Цифрами указана очерёдность срезания растительного слоя.

Планировка площадки и срезания растительного грунта выполнялась в течение 1 дня (5 мая 2010г.) одним человеком.

Надземный цикл

Кирпичная кладка стен и перегородок

Широкое распространение каменных материалов или сырья для их изготовления, а также ряд положительных качеств, свойственных каменным конструкциям, - хорошая сопротивляемость атмосферным влияниям, огнестойкость, долговечность обеспечили каменным материалам высокую конкурентоспособность. Недостатки каменных конструкций - значительная масса, большая теплопроводность и трудоемкость работ из-за сложности их механизации.

При строительстве жилого 4-х этажного, 2-х секционного дома на 16 квартир применяли кирпичную кладку.

Кирпичная кладка выполняется на цементно-известковых и цементных растворах, а также на цементно-глиняных растворах, в которых глина исполняет роль пластифицирующей добавки.

Кирпич подают на рабочее место при помощи башенного крана КБ100.ОА, пакетами на поддонах. Для этого используются специальные футляры на 1-2 поддона. Раствор для кладки подается краном в ящиках.

Кирпичная кладка производится следующими способами:

Внутренние стены – вприсык;

Наружных стен- под расшивку

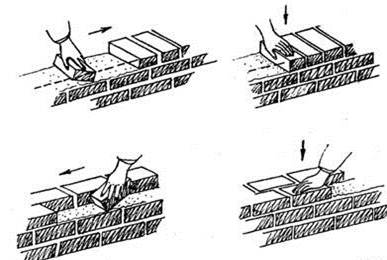

Кладка кирпича вприсык (рис.1.12.3) применяется при кладке стен впустошовку и только на пластичном растворе. Каменщик кельмой разравнивает разостланный раствор, а затем гранью кирпича загребает часть его для образования вертикального шва, осаживает кирпич и выравнивает его по причалке. Если раствор хорошо уложен и разостлан лопатой, то кирпич можно укладывать одной или двумя руками, не пользуясь кельмой. Кирпич осаживают нажимом ладони руки.

Рис.1.12.3. Кладка кирпича в вприсык

Рис.1.12.4. Кладка кирпича под расшивку с подрезкой шва

Кладка под расшивку ведется с полным заполнением швов раствором. Кладку ведут с подрезкой раствора. При помощи расшивки швам кладки придают ту или иную форму. Сначала расшивают вертикальные швы, затем - горизонтальные. Расшивка обеспечивает более полное и равномерное заполнение шва кладки.

Кладка впустошовку ведется тогда, когда лицевая поверхность будет оштукатуриваться или облицовываться плитками. Со стороны оштукатуриваемой поверхности вертикальные и горизонтальные швы не заполняются раствором на глубину 10-15 м, что способствует более прочному сцеплению штукатурки складкой.

Кладка впустошовку производится чаще всего способом вприсык.

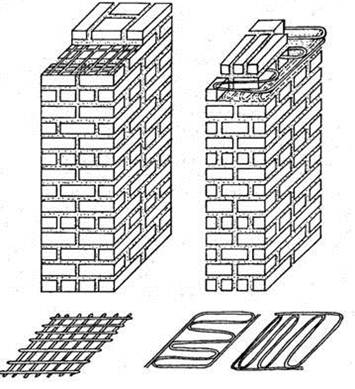

Столбы и простенки, работающие преимущественно на сжатие, армируют поперечной сетчатой арматурой прямоугольной или зигзагообразной формы. Диаметр проволоки для поперечного армирования кладки допускается не менее 3 мм. Вместе с тем диаметр арматуры в прямоугольных сетках должен быть не более 5 мм, а в сетках «зигзаг» - не более 8 мм, так как применение арматуры больших диаметров вызывало бы недопустимое увеличение толщины горизонтальных швов и снижение прочности кладки.

С целью предохранения от коррозии арматурные сетки должны иметь сверху и снизу защитный слой раствора толщиной не менее 2 мм. В связи с этим общая толщина шва, в котором расположена прямоугольная сетка из проволоки диаметром 5 мм, должна быть не менее 14 мм.

Прутки прямоугольных сеток сваривают или связывают между собой вязальной проволокой. Расстояние между отдельными прутками в сетках должно быть не менее 30 и не более 120 мм. Применение отдельных стержней, укладываемых взаимно перпендикулярно в смежных швах вместо связанных или сваренных сеток, не допускается. Сетки должны иметь такие размеры в плане, чтобы концы прутков выступали на 2-3 мм за одну из внутренних поверхностей простенка или столба (по этим концам проверяют при приемке работ наличие арматуры в кладке).

Прямоугольные сетки укладывают не реже чем через пять рядов кирпичной кладки, зигзагообразные — попарно в двух смежных рядах так, чтобы направление прутков в них было взаимно перпендикулярным. За расстояние между зигзагообразными сетками принимают расстояние между сетками одного направления. Марка раствора для армированной кладки должна быть не ниже 25, если кладка будет находиться в сухих условиях, и не ниже 50 при кладке во влажных условиях.

Продольное армирование кладки применяют для восприятия растягивающих усилий в изгибаемых, растянутых и внецентренно сжатых конструкциях; в тонких стенах и перегородках для повышения их устойчивости и прочности при действии поперечных нагрузок; в столбах для придания им большей устойчивости против выпучивания (при большей их гибкости). Продольное армирование применяют также в конструкциях, подверженных значительным динамическим воздействиям. Сечение стержней и их расположение в кладке определяют расчетами и указывают в проекте. Продольные стержни арматуры соединяют между собой, как правило, сваркой; допускается также соединение стержней без сварки. При устройстве такого стыка стержни укладывают внахлестку и связывают вязальной проволокой. Концы стержней должны заканчиваться крюками, и выполняется заделка бетоном или кирпичным щебнем на растворе по месту (рис.1.12.5).

Рис.1.12.5. Продольное армирование

Тонкостенные кирпичные перегородки обязательно армируются по типу «сетки» круглой или пачечной сталью, крепление перегородок в местах примыкания к стенам осуществляется с помощью ершей или выпусками арматуры.

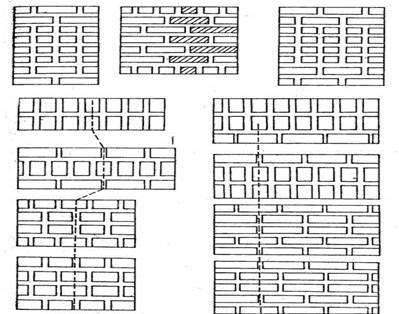

При выполнение кирпичной кладки применялось многорядная системаперевязки швов (шестирядная) (рис. 1.12.6) осуществляется в шесть рядов и основана на том положении, что для прочности кладки нет необходимости перевязывать все швы, таким образом, допускается совпадение вертикальных продольных швов в пяти смежных ложковых рядах с перекрытием их шестым тычковым рядом. В каждом ложковом ряду поперечные вертикальные швы перекрываются на 1/2 кирпича, а продольные вертикальные швы - тычковыми кирпичами через каждые пять горизонтальных ложковых рядов.

Рис.1.12.6. Многорядная система перевязки швов

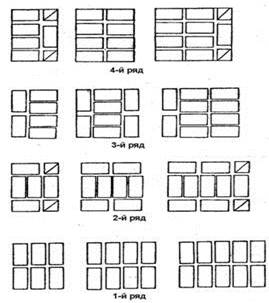

Стены при многорядной системе перевязки (рис.1.12.7) возводят следующим образом. Два первых ряда укладывают по цепной системе перевязки, учитывая при этом, что первый ряд должен быть тычковым, а второй - ложковым. Последующие третий, четвертый, пятый и шестой ряды выкладываются только ложками с перевязкой вертикальных поперечных швов в V, кирпича.

Рис. 1.12.7. Возведение стен при многорядной системе перевязки швов
