36.39+0,005*21=36.51 м
36.51+0,005*42=36.70 м
Определение рабочих отметок
h і = - Н0.000
h1=36.70-36.90=-0.200
h2=36.60-36.90=-0,300
h3=36.39-36.90=-0,510
h4=36.51-36.90=-0,390
2. Сведения о технологическом процессе
2.1 Краткое описание технологического процесса, схемы технологического оборудования
Здание предназначено для отела коров и вынашивания телят до 3-х месячного возраста.
Содержание животных безвыгульное, безпривязное в групповых клетках по 28 голов в каждой.
Раздача грубых, сочных и зеленых кормов осуществляется мобильным кормороздачиком КТУ-10А, раздача комбикорма при помощи ручной тележки ТУ300.
Поение животных производится из поилок ПА-1А.
Удаление навоза осуществляется скреперной установкой УС-250 с перегрузкой на поперечный транспортер ТСН-160А. далее по накллоной части транспортера навоз подается в тракторный прицеп 2ПТС-4м-785А, установленный в помещении отгрузки навоза, с дальнейшей его транспортировкой в навозохранилище.

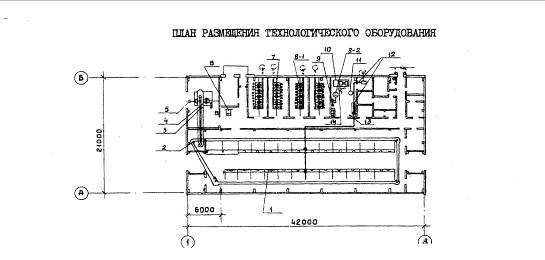

План размещения технологического оборудования на отм.0.000
Экспликация оборудования
Табл. №2.1
№на плане | Наименование | Кол-во |
1 |
Оборудование стойловое для коров ОСК-25А |
2 |
2 |
Транспортер скребковый навозоуборочный ТСН-160 |
1 |
3 |
Конвейер навозоуборочный поперечный КПН-10 |
1 |
4 |
Транспортер скребковый навозоуборочный ТСН-160А |
1 |
5 |
Прицеп тракторный самосвальный 2 ПТС-4М-785А |
1 |
6 |
Поилка автоматическая ПА-1А |
24 |
7 |
Весы платформенные передвижные РП-Щ13М |
1 |
8 8.1 8.2 |
Оборудование для содержания телят ОСТ-50 Секция клеток Система водогрева |
1 4 2 |
9 |
Водонагреватель электрический |
1 |
10 |
Резервуар-охладитель |
1 |
11 |
Водонагреватель электрический |
1 |
12 |
Доильный агрегат стационарный |
1 |
13 |
Стеллаж для ведер |
1 |
14 |
Насос молочный |
1 |
2.2 Категория производства по степени пожарной безопасности
Здание относится к III степени огнестойкости. Расстояния между зданиями на территории сельскохозяйственного комплекса назначены учитывая противопожарные разрывы между зданиями в производственной зоне. От 10 до 16 м между проектируемыми зданиями.
3. Объёмно-планировочное решение
3.1 Конструкция здания в плане и основные размеры
Здание в плане представляет собой прямоугольник с размерами в осях: 1–8 (42 м) и А–Б (21 м). Отметка низа стропильной конструкции составляет 3.4 м.
3.2 Принятая конструктивная схема здания
Сельскохозяйственные здания отличаются от промышленных и гражданских особенностями функционально-технологических процессов. Основными конструктивными схемами производственных сельскохозяйственных зданий являются стоечно-балочные системы, схемы с применением различных ферм, распорных рам и арок. В нашем случае принята схема – полурам с навесными панелями. Здание одноэтажное.
3.3 Строительные параметры
Габаритные размеры 21х42м. с шагом 6 м, пролет здания L=21м, высота до низа стропильной конструкции 2,700м, Отметка верха строительной конструкции 5,800 м.
3.4 Вопросы эвакуации
Эвакуация происходит через входные и выходные двери и ворота по составленному плану эвакуации из помещений.
3.5 Экспликация помещений
Табл. №3.1
1 | Помещение для содержания коров | 829,2 | Д | |
2 |
Помещение для приема концкормов и минеральных кормов |
19,4 |
Д | |
3 |
Машинное помещение |
27,1 |
Д | |
4 |
Помещение дл отгрузки навоза |
34,6 |
Д | |
5 |
Служебная на 2 человека |
12,6 |
Д | |
6 |
Санузел |
5,3 |
Д | |
7 |
Электрощитовая |
13,8 |
Д | |
8 |
Площадка для инвентаря |
9,9 |
Д | |
9 |
Тепловой пункт и водомерный узел |
14,7 |
Д | |
10 |
Тамбур |
19,5 |
Д | |
