Теплотехничекий расчет здания
Рефераты >> Строительство >> Теплотехничекий расчет здания

СОДЕРЖАНИЕ

1 Исходные данные для проектирования

2 Введение

3 Теплотехничекий расчет здания

3.1 Теплотехнический расчет стены

3.2 Теплотехнический расчет перекрытий над подвалом

3.3 Теплотехнический расчет чердачного перекрытия

3.4 Теплотехнический расчет окон

4 Расчет теплопотерь наружными ограждениями помещений

4.1 Расчет теплопотерь

5 Гидравлический расчет системы отопления

5.1 Размещение отопительных приборов

5.2 Гидравлический расчет главного циркуляционного кольца

6 Расчет отопительных приборов

6.1 Расчет площади отопительных приборов в однотрубных системах отопления

7 Расчет естественной вентиляции

Библиография

1 Исходные данные для проектирования

п/п

Наименование величины



1

Район строительства

Курск

2

Наружные стены

Из эффективного глиняного кирпича

3

Ориентация фасада здания

Северо-Запад

4

Срок начала строительства

2005 г

5

Высота техподполья

2.4

6

Чердачное перекрытие

Многопустотная ж/б плита -220 мм, керамзит =400 кг/м,

7

Перекрытие над техподпольем

Многопустотная ж/б плита -220 мм, легкий бетон =600 кг/м, цементно-песчаный раствор – 20мм, линолеум

8

Система отопления

Вертикальная

9

Вентиляция

Естественная

10

Присоединение системы водяного отопления к наружным теплопроводам

Со смешением воды с помощью водоструйного элеватора

11

Параметры теплоносителя

150-70

12

Располагаемая разность давлений на вводе , кПа

150

13

Тип отопительных приборов

МС-140-98

14

Температура теплоносителя в системе отопления

95-70

2 Введение

3 Теплотехничекий расчет здания

Район строительства – Курск.

Здание – жилое, 10-этажное башенного типа.

Согласно СНиП 23-01 имеем:

-климатический район II В;

-зона влажности – нормальная;

-условия эксплуатации – Б;

-расчетная температура наружного воздуха =-26 С;

-средняя температура отопительного периода =-2.4 С;

-продолжительность отопительного периода (продолжительность периода со средней температурой 8 С) = 198 сут.

3.1 Теплотехнический расчет стены

Определяем требуемое сопротивление теплопередаче:

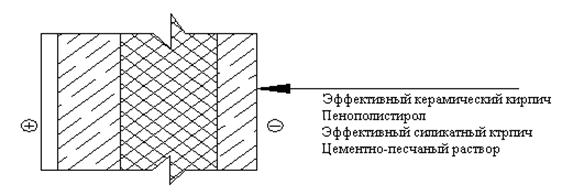

Конструируем наружную стену (рис. №1) и оперделяем ее параметры (таблица №1).

Таблица №1 – Характеристика наружной стены

Материал слоя

кг/м

Вт/(мС )

м

,

мС/Вт

Эффективный керамический кирпич

1400

0.58

0.12

0.43

Теплоизоляционный слой - пенополистирол

35

0.031

0.106

3.42

Эффективный силикатный кирпич

1400

0.58

0.25

0.2

Цементно-песчаный раствор

1800

0.76

0.015

0.0197

4.07
