- Половинная ширина щели δ = 0,0145 м.

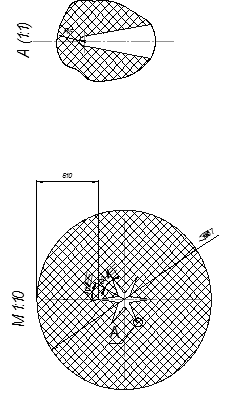

Рис. 8. Сектор щелевого заряда

Порядок расчета:

Определяем углы α0 и φ0 в начальный момент горения:

Полная начальная площадь горения заряда:

Определение начального объема заряда:

Определяем граничное значение е=e’, при котором исчезает дуговая часть периметра канала щелевой части (φ=π/4):

.

Определяем максимальное значение lmax:

.

Для ряда значений е[0,lmax] определяем текущую площадь поверхности горения и объем заряда (λ=0,6):

Определяем характеристики прогрессивности σ и ψ для найденных значений S и w, результаты заносим в таблицу:

.

e, м	0	0,1	0,2	0,3	0,4
	1,14	9,043	17,124	25,576	34,679
	3,8	21,069	30,833	37,341	42,08
S,	5,695	6,228	6,494	6,488	6,189
	2,438	2,106	1,671	1,162	0,611
	1	1,094	1,14	1,139	1,087
	0	0,136	0,314	0,523	0,749

Вывод:

Постоянство (примерное) значения величины σ говорит о том, что тяга РДТТ остается величиной постоянной при полном выгорании топлива.

2.4 Расчет звездчатого заряда РДТТ

Звездчатые заряды нашли очень широкое применение в современных двигателях твердого топлива, благодаря отработанной технологии изготовления и высокому коэффициенту внутреннего заполнения, однако звездчатые заряды имеют дигрессивные остатки топлива, которые можно устранить профилированием внутренней поверхности камеры сгорания и применением вкладышей из легких материалов.

Также по сравнению со щелевыми зарядами они дают меньшее время работы, а также наличие участков с повышенной концентрацией напряжений.

Исходные данные:

Тяга двигателя Р = 160 кН;

Ускорение свободного падения g = 9,81 м/с2;

Время работы двигателя τ = 60 с;

Диаметр заряда Dз = 1,457 м;

Плотность топлива ρт = 1770 кг/м3;

Температура горения топлива Тк = 3300 К;

Скорость горения топлива u = 0,0085 м/с;

Удельный импульс тяги с учетом потерь Jуд = 2352 м/с;

Газовая постоянная R = 307 Дж/(кг·К);

Давление в КС рк = 4 МПа;

Порядок расчета:

Величина скорости горения, которую можно допустить в канале заряда, исходя из условия отсутствия эрозионного горения:

,

где – удельный вес топлива;

– приведенная сила топлива.

Площадь канала при отсутствии эрозионного горения:

,

где – вес топлива;

– масса топливного заряда;

χ=1 – коэффициент тепловых потерь.

Находим потребный коэффициент заполнения поперечного сечения камеры:

,

где – площадь КС.

Определяем потребное значение относительной толщины свода заряда:

.

По графикам зависимостей подбираем число лучей nл и тип заряда, обеспечивающий потребный коэффициент заполнения. Выбираем звездчатый заряд со скругленными углами nл = 6.
