Норму высева семян регулируют изменением скорости вращения диска. При изменении передаточного отношения от приводных колес сеялки СКНК-8 к дискам аппаратов от 0,13 до 0,458 количество Семян в гнездах при квадратах 70x70 см изменяется в среднем от 1,3 до 4,4.

Дисковый высевающий аппарат свекловичных сеялок точного высева СТСН-6А, 2СТСН-6А и 3СТСН-6А предназначен для пунктирного посева калиброванных одноростковых семян сахарной свеклы. Этим аппаратом с помощью приспособлений можно высевать семена проса, гречихи, сои, фасоли и бобов.

Рис. 1- Дисковый высевающий аппарат кукурузных квадратно-гнездовых сеялок СКНК-8 и СЗДК-6:

1 — семенная банка; 2 - корпус-дно; 3 — накладка; 4 — высевающий диск; 5 — откидное дно; 6 — отражатель семян; 7 - пружины отражателя; 8 — выталкиватель семян; 9 — пружина выталкивателя; 10 — винт; 11 — прокладочное кольцо.

Аппарат (рис. 2) состоит из бункера 1 для семян, корпуса 5, в котором на оси 10 установлена капроновая шестерня 9 с закрепленным на ней высевающим диском 6, отражателя семян 13 с чистиком 2, двух клиновых выталкивателей 7, вала-шестерни 14 и промежуточной шестерни 12.

Вращение валу-шестерне 14 сообщается роликовой цепью от приводного колеса. Затем вращение передается через промежуточную шестерню 12 капроновой шестерне 9, которая соединена болтами с высевающим диском. При вращении высевающего диска семена, находящиеся в бункере, заполняют ячейки и движутся с ними к отражателю 13, который, вращаясь против часовой стрелки, удаляет с поверхности ячеек лишние семена, оставляя в каждой из них по одному зерну. При дальнейшем вращении диска семена перемещаются в нижнюю часть аппарата, где принудительно выбрасывается из ячеек клиновым выталкивателем 7 на дно борозды.

К каждому высевающему аппарату сеялки прикладывают два комплекта дисков Для высева двух фракций калиброванных семян: первой с шириной семян 3,5—4,5 мм и второй — ,4,5—5,5 мм. Для высева первой фракции в аппараты устанавливают диски с ячейками диаметром 5 мм и глубиной 3 мм, а для высева второй фракции — диски с ячейками диаметром 6 мм и глубиной 3,5 мм.

Количество высеваемых семян регулируют изменением скорости вращения, дисков. Для этого к сеялке прикладывают комплекты сменных звездочек. Количество высеваемых семян на 1 м ориентировочно подсчитывают по формуле (без учета скольжения приводных колес):

где г z - количество ячеек на диске;

i — передаточное отношение;

D — диаметр приводного-(прикатывающего) колеса, м.

Если через а обозначить расстояние между отдельными семенами, в рядке, то получим

а = 0,03; 0,05; 0,08 м.

Тогда из первой формулы

С учетом коэффициента скольжения ε приводного колеса

На хлопковой сеялке точного высева СТХ-4А и частогнездовой хлопковой сеялке СЧХ-4А-Ш для высева оголенных семян хлопчатника также применены дисковые высевающие аппараты. Каждый аппарат (рис. 3) выполняет одновременно две операции: подачу в гнездообразующее устройство заданного для высева в одно гнездо количества семян и высев семян в гнезда через строго ч определенные промежутки пути. Эти операции выполняются высевающим диском и лопастным диском 4.

Высевающий диск 1 установлен на опорную плоскость переходного корпуса 2 и прикреплен двумявинтами к фланцу 3, который жестко соединен с приводной шестерней (z = 24). Переходный корпус 2 имеет сбоку паз, через который проходит пластинчатый капроновый выталкиватель 10. Зуб выталкивателя входит в торцовую выточку высевающего диска и при его вращении принудительно освобождает ячейки от семян. Над высевающим диском под крышкой 5 смонтирован капроновый отражатель 9. Под отражателем, в переходном корпусе имеется окно, через которое семена поступают на дно корпуса аппарата.

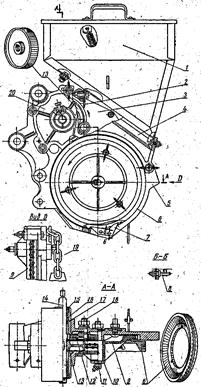

Рис. 2. Дисковый высевающий аппарат свекловичной сеялки точного высева (СТСЙ-6А, 2СТСН-6А):

1 — бункер; 2 — чистик отражателя; 3 — накладка; 4 и 20 — крышки; 5 — корпус; 6 — высевающий диск; 7— выталкиватель; 8 — штырь; 9 — шестерня z = 90; 10 — ось; 11 — масленка; .12 — шестерня z = 40; 13 — отражатель семян; 14 — вал-шестерня; 15 — обойма сальника; 16 — втулка; 17 — стакан; 18 — ось шестерни; z = 40; 19 — цепь.

Хлопковые диски различаются между собой только размерами: длина ячеек составляет 6—6,5 мм, а толщина дисков — 5,5—6,5 мм. Для высева кукурузы аппаратами хлопковых сеялок применяют три разных диска толщиной 6,8 мм: два диска с круглыми ячейками диаметром 11 и 12 мм и один диск с продолговатыми ячейками длиной 15 мм и глубиной 12 мм. Для высева семян джугары используют диски с треугольными ячейками.

Аппарат работает следующим образом. При вращении высевающего диска семена заполняют ячейки и транспортируются ими к отражателю 9. Отражатель счищает семена с поверхности диска и, ячеек. Оставшиеся в ячейках семена удаляются выталкивателем 10 и через окно в дне переходного корпуса поступают "на дно корпуса аппарата. Лопасти гнездующего диска захватывают семена и сбрасывают в борозду через окно корпуса. Аппарат высевает в гнезда по пять оголенных семян хлопчатника, по два-три зерна-кукурузы или. по четыре-пять семян джугары. Точность высева (количество гнезд с заданным числом семян) составляет 85—90%. Засеянные рядки прикатываются катками.

Рис. 3. Дисковый высевающий аппарат хлопковой сеялки точного высева СТХ-4А:

1 — высевающий диск; 2 — переходный корпус; 3 — фланец; 4 — гнездующий диск; 5 — "крышка отражателя; 6 — разгружающая перегородка; 7 — крышка; 8 — карданный вал; 9 — отражатель; 10 — выталкиватель; J1 —семенная банка; 12 — вал аппарата; — высевающий диск для семян хлопчатника; 13 — высевающий диск для семян кукурузы; 14 — высевающий диск для семян джугары.

На дне корпуса установлен гнездующий диск 4 (с двумя лопатками для квадратно-гнездового посева по схеме 60х60 см или с четырьмя лопатками для частогнездового посева с расстоянием между гнездами около 25 см). Диск 4 жестко закреплен на валу 12, движение к которому передается карданным валом 8. На валу 12 имеется шестерня (z1 = 12), которая передает вращение через блок шестерен (z2 = 24 к z3 = 12) шестерне фланца 3 (z4 = 24). При такой передаче высевающий диск совершает в четыре раза меньше оборотов, чем гнездующий . Благодаря, этому лучше заполняются семенами ячейки высевающего диска. Привод высевающего и гнездующего дисков от одного вала обеспечивает синхронную работу дисков на любой поступательной скорости сеялки.
