Норму выдачи корма регулируют, изменяя скорость движения поперечного транспортера или скорость движения трактора. При раздаче корма трактор работает на первой и второй передачах. Один кормораздатчик КТУ-10А может обеспечить подвозку и раздачу кормов на ферме в 300 .400 коров. При подвозке кормов с пастбищ, а также на крупных фермах и комплексах целесооб­разно иметь несколько раздатчиков.

Рассчитаем количество раздатчиков, необходимых для раздачи кормов:

А = В/С, где А – количество раздатчиков; В – количество корма на один цикл; С – грузоподъёмность кормораздатчика. В = 20,4т; С = 3т.

А= 20,4/3 = 6,8 или 7шт.

Подвозят корм ( сено, силос) на грузовых машинах с откидным кузовом.

III. механизация водоснабжения

Расчет водоснабжения и поения животных.

Расход воды и пара на обработку 1 кг кормов и другие хозяйственные нужды

Вид операций расход расход

воды, л пара, кг

1Мойка и запаривание корнеклуб­- неплодов 0,1—0,8 0,15—0,20 2 Увлажнение и запаривание из­ мельченной соломы 1,0—1,5 0,30—0,35 3 Запаривание концентрированных кормов 1,0—1,5 0,20 – 0,25 4 Приготовление смесей для свиней 0,5—1,0 0,15 –0,20 5 Дрожжевание кормов 1,5—2,0 — 6 Производство пара, на 1 кг . . 1,1—1,2 — 7 Мойка машин и оборудования, на 1 машину в сутки . 50,0 — 8 Мойка помещения и полов, на 1 м2 за сутки 3,0—5,0 — 9 Бытовые нужды, на одного рабо-­ чего 25,0—65,0 10 На прочие хоз. нужды, в сутки . 100 — 11 Нагрев 1 кг воды в бойлерах от 10 до 90°С — 0,20—0,25 12 Отопление помещения за сутки на 1 м3 полезной отапливаемой кубатуры

Среднесуточный расход воды на ферме считают по формуле: Q = X q × m, где q - среднесуточный расход воды одним потребителем (л/сут), m -количество каждого вида потребителя.

Q = 60 л/сут × 2000 (скота) + 6 л/сут × 20400 (кг) + 25 л/сут × 10 (рабочие)+ 3× 150м2 (мытьё полов в кормоцехе)+ 50 × 7 (машин) = 243 450 л.

Максимальный суточный расход воды на ферме считают по формуле: Qmax = Q × K1, где K1 - коэффициент суточной неравномерности потребления воды, равный 1,3.

Qmax = 243 450 л × 1,3 = 316 485 л.

Максимальный часовой расход воды считают по формуле: QM4 = Qmax × × к2 / 24 = 316 485 л × 2 / 24 = 26 374 л или 26,4 т/ч. (к2 = 2). Отсюда определяем водоподъемное оборудование - подойдет центробежный лопастной насос 2К-6 (его производительность 10 . 30 м3/ч, мощность 4,5 кВт, высота всасывания – 5,7 – 5,8 м). Забор воды ведется с реки – Серёжа.

Поение животных.

Автопоилка групповая с электроподогревом АГК-4А применяется для поения животных на открытых площадках в зимнее время. Ее можно устанавливать также внутри помещений. В корпусе автопоилки с теплоизоляцией находится поильная чаша, клапанно-поплавковый механизм, элемент и терморегулятор. Электронагреватель расположен под днищем чаши. В теплые месяцы года его отключают. Животные получают доступ к воде, нажав одну из четырех крышек-клапанов, расположенных в верхней части поилки. По мере снижения уровня воды в чаше поплавок опускается, клапан открывается, и вода из водопровода поступает в поилку. Темпера туру воды в чаше регулируют в пределах 4 .18 С, изменяя зазор между мембраной и микропереключателем. Она поддерживается автоматически с помощью терморе-гулятора. Поилка рассчитана на 80 . 100 животных.

рис. 5, Автопоилка АГК-4А:

1-корпус; 2 — утеплительная труба; 3 -водоподводящая труба; 4-изоляция; 5 — электронагревательный элемент; 6-блок заземления; 7-терморегулятор; 8-разделитель; 9-поплавковый механизм; 10-клапан; 1 1-крышка; 12-поильная чаша.

Число поилок в скотных дворах = 2000 голов / 100 (гол) = 20 поилок.

Для обогрева воды будем использовать котел – парообразователь. Паровой котел КВ-300М (рис. 6) предназначен для получения горячей воды и пара, идущих на технологические нужды и отопление животноводческих и птицеводческих ферм.

На котле установлены питательные насосы с ручным и электро­приводами, механический регулятор постоянного уровня воды, противонакипная магнитная и водомерная колонки, предохранительные кла­паны, электромагнитный манометр и регулирующие вентили. Внутри дымогарной трубы установлен пароперегреватель, позволяющий полу­чать пар температурой до 130°С.

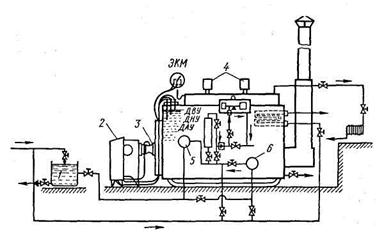

Рис. 6. Автоматизированный паровой котел КВ-300М:

/ — резервный бак для воды, 2 — пульт управления, 3 — регулирующий вентиль горелки, 4 — предохранительные клапаны, 5 — ручной насос, 6 — электронасос, ЖМ — электрокон-такгный манометр, ДВУ, ДНУ и ДАУ—соответственно датчик верхнего, нижнего и ава­рийного уровней

Горелка служит для образования топливовоздушной смеси и сжига­ния ее в топке. В состав горелки входят вентилятор, фотодатчик контро­ля пламени, поплавковое устройство и свечи зажигания. В качестве топлива используют керосин или дизель­ное топливо

На пульте управления установлены электрооборудование для авто­матического регулирования режима работы котла, защиты котла и его отключения в случае возникновения аварийного режима, а также систе­ма сигнализации.

Технические характеристики:

Производительность, кг/ч – 500; рабочее давление пара в котле, кПА – 70; поверхность нагрева, м2 – 14; температура пара, 0С – 130; КПД, % - 84; габаритные размеры, мм – 2545×1550×2020; масса, кг – 1490;

Суточный график водопотребления воды

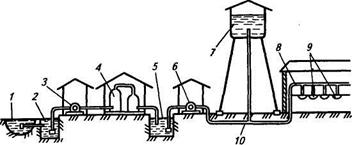

Схема механизированного водоснабжения

/ — источник воды; 2 — водозаборное сооружение; 3 — насосная станция первого подъема воды; 4— очистное сооружение; 5— резервуар для чистой воды; 6— насосная станция второ­го подъема; 7—напорное сооружение; 8— внутренний водопровод; 9 — водораздаточные устройства; 10— внешний водопровод

IV. механизация навозоудаления.

Расчет выхода навоза и площади навозохранилища

Суточный выход навоза равен произведению суточного выхода навоза от одного животного на поголовье. При выходе от одной животного 35 кг навоза и 20 кг мочи в сутки на поголовье 2000 голов придется 2000 × (35 кг + 20 кг) = 110000 кг = 110 т навоза.

Площадь навозохранилища: F =QC × Тн / (рн × к × h), где Qc - суточный выход навоза, Тн — продолжительность хранения навоза (100 дней), рн -плотность навоза (0,7 т/м3), к - коэффициент заполнения хранилища (0,9), h -высота укладки навоза (2 м).
