Различают 4 основных ТВП:

Атмосферный.

Грунтовый:

- подтип А - приток ГВ с водосбора

- подтип Б - бассейн и ГВ

- подтип В - приток ГВ из рек, водохранилищ.

3) Грунтово-напорный.

4) Намывной:

- Аллювиальный

- Делювиальный.

ТВП участка определяется двумя методами:

-Количественный.

-Качественный.

Из-за недостатка необходимых данных в курсовой работе применяем качественный метод. Для этого строим гидрогеологический разрез по створу А-А. Анализируя гидрогеологические, топографические данные, а также основные элементы общего водного баланса (таблица №1) и используя рекомендации в работе, делаю вывод, что на данном объекте имеет место грунтовый тип питания (т.к. грунты хорошо проницаемая супесь, известен водоупор, рельеф плоский - с малыми уклонами, УГВ расположен близко к поверхности земли, среднемноголетняя сумма осадков за год 710 мм.).

§6 Выбор метода и схемы осушения

Метод осушения характеризует основной принцип воздействия на неблагоприятный водный режим земель (почв) с целью преобразования его в оптимальный.

Метод осушения зависит от ТВП. В настоящее время при различных ТВП применяют следующие методы осушения:

Таблица №6

Эти схемы могут применяться отдельно или вместе, если ТВП смешанный.

Схемы осушения - расположение элементов осушительной сети в плане и вертикальной плоскости.

Осушительная система состоит из следующих элементов:

- Регулирующая сеть в виде дренажа (закрытого, открытого) или собирателей 'закрытых, открытых).

- Проводящая сеть в виде коллекторов (закрытых, открытых) и магистрального канала.

- Ограждающая сеть (нагорная или ловчие каналы).

- Водоприемник.

- ГТС, дороги, лесополосы.

Выбор схемы осушения заключается в установлении типа регулирующей и проводящей сети, водоприемника.

Так как в данной курсовой работе грунтовый тип питания, в качестве метода эсушения принимаем понижение УГВ, в качестве водоприемника принимаем реку.

По условию водоприемник находящийся в удовлетворительном состоянии, т.е. способен без подпора принять дренажную воду.

Применяются следующие виды регулирующей сети:

Таблица №7

В соответствии с принятым методом осушения (понижение УГВ) и с/х использования осушаемых земель в качестве полевого севооборота принимаем по таблице №7 в качестве регулирующей сети закрытый горизонтальный дренаж, задачей которого является регулирование УГВ и отвод воды в проводящую сеть.

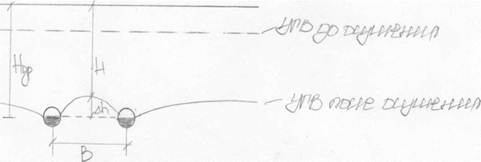

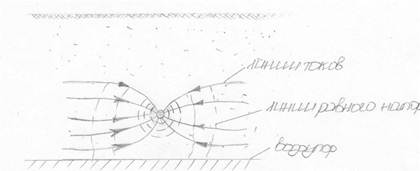

Рис.2 Схема работы закрытой дрены.

§7 Проектирование осушительной сети в плане и вертикальной плоскости

Проектирование осушительной сети в плане

Основными параметрами регулирующей сети является расстояние между дренами или собирателями - В и глубина их закладки - Н.

Глубина закладки Н регулирующей сети определяется из условия обеспечения сброса поверхностных вод в заданные сроки и может быть принята в соответствии с табл. №4 методички Н = 1,1 – 1,2 м.

Расстояние между дренами регулирующей сети В зависит от литологического строения пород: для дренажа при супеси принимаем :

В = 30 м (таблица №4 методички).

Длина элемента зависит от уклона местности в направление элемента (табл.№4 методички) при среднем уклоне местности i = 0,006 принимаем длину элемента L=250м

Проектирование начинается с трассы магистрального канала, впадающего непосредственно в водоприемник. Магистральный канал должен проходить кратчайшим путем по наиболее пониженным местам осушительной территории и иметь минимальное число поворотов, на безуклонной территории проходить по середине участка.

Ловчий канал для перехвата грунтового потока проектируют по границе в местах выклинивания грунтовых вод в виде родников.

При уклоне >0,005 применяется поперечная схема, при уклоне <0,005 - продольная схема.

В курсовом проекте применяем поперечную схему.

Расположение элементов осушительной сети в вертикальной плоскости

Цель - определить проектные глубины и уклоны элементов осушительной сети. Элементы осушительной сети располагаются в вертикальной плоскости таким образом, чтобы своевременно осуществлять сброс избыточных вод с осушаемых земель без образования подпора. Оно проводится путем построения продольных профилей по каждому из элементов осушительной сети, находящихся во взаимной связи друг с другом. Работа проводится в направлении от младших элементов к старшим, выбирается вариант с самыми невыгодными условиями, к которым относятся:

-Малые уклоны поверхности земли.

-Наибольшая длина элемента

-Наибольшее удаление от водоприемника.

Таким вариантам в виде расчетной цепочки элементов принят МК, ЗК, ЗД. Уклон дна не должен превышать минимально допустимых значений (таблица №4 метод.)

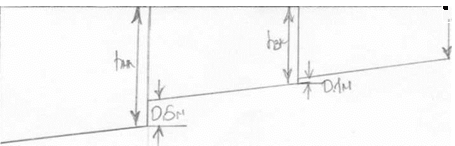

Сопряжение элементов осушительной сети в вертикальной плоскости приведено на Рисунке 3.

По каждому элементу осушительной сети разбивается на плане пикетаж через 100 метров и строятся продольные профиля и типовые поперечные сечения. Уклон дна должен превышать минимальное значение. Для устройства закрытой сети принимают траншеи, для открытой - трапециидальное поперечное сечение с заложением в соответствии с таблицей №5 методички.
