Копач сеянцев КСШ-0,35 применяют для выкопки сеянцев хвойных пород. Состоит из скобы полукруглой формы, навески, механизма подъема скобы, ограничителя глубины выкопки сеянцев.

Плуг выкопочный навесной ВПН-2 имеет два сменных рабочих органа: для выкопки сеянцев и для выкопки саженцев в лесных и плодовых питомниках. Плуг для выкопки саженцев состоит из рамы, выкопочного ножа, который в свою очередь состоит из лемеха, рыхлителей и удлинителей, фланца для крепления рабочего органа к раме, винтового механизма, опорного колеса, кулака, серьги, кронштейна, планки, ножа устойчивости, пальца.

Плуг для выкопки сеянцев состоит из рамы, выкопочной скобы, опорного колеса.

Выкопочная машина крупномерного посадочного материала ВМКМ предназначена для выкопки крупномерного посадочного материала древесных и кустарниковых пород (высотой до 3 м) с одновременным встряхиванием подрезаемого пласта и удалением саженцев на 2,5 м в сторону. Состоит из рабочего органа (скобы), бокового и заднего транспортеров, навесного устройства, редуктора, лыжи, контр-ножа.

При въезде агрегата на полосу тракторист устанавливает скобу на крайний ряд растений так, чтобы трактор находился с левой стороны. Машина устанавливается в рабочее положение, включается ВОМ трактора, скоба и контр-нож заглубляются в почву при движении агрегата вперед. Почвенный пласт шириной 60 см подрезается и рыхлится, проходя через боковой и задние транспортеры. При выкопке трактор движется с левой стороны, скоба, расположенная с выносом в правую сторону, выкапывает растения.

Опишите, устройство, краткую техническую характеристику, работу разбрасывателя органических удобрений РОУ-5

Разбрасыватель органических удобрений РОУ-5 применяется для внесения компостов, торфа, навоза, а со снятым устройством по внесению удобрений и заменой его задним бортом может использоваться для перевозки грузов. Состоит из рамы, кузова, скребкового транспортера, устройства для внесения удобрений, тормозной системы, перевода ходового аппарата, электрооборудования.

В кузове имеется пол, состоящий из металлических желобов и деревянных панелей, на полу находится скребковый транспортер, предназначенный для подачи массы к устройству по внесению удобрений. Оно состоит из двух вращающихся барабанов - измельчающего (нижнего) и распределяющего (верхнего).

Привод рабочих органов машины осуществляется от ВОМ трактора через карданный вал, редуктор, вал привода редуктора, храповый механизм, транспортер и цепные передачи. Перед началом работы необходимо установить норму внесения удобрений.

Общее количество внесенных удобрений на площади определяют путем взвешивания машины с удобрением и без удобрения. Если фактическая доза внесения отличается от заданной более чем на 5%, следует провести дополнительную регулировку машины изменением скорости транспортера.

Техническая характеристика разбрасывателя удобрений РОУ-5

Масса, кг 2000

Грузоподъемность, кг5000 Рабочая ширина распределения, м 6-7

Рабочая скорость, км/ч До 30

Доза внесения, кг/га До 150000

Объем кузова, м 33,6 Производительность, га/ч Габариты, мм:

Длина 5900

ширина 2250

Опишите типы лесопосадочных аппаратов, шаг посадки, его установки

Лесопосадочные аппараты бывают 3 - х типов:

Лучевого типа

Дискового типа

Маятникового типа.

Лучевого типа.

Устанавливается на машине лесопосадочной универсальной МЛУ - 1. посадочный аппарат служит для механической подачи растений в посадочную щель, образующую сошником. Он состоит из вращающего в подшипниках вала, на котором закреплен диск 14, к нему болтами прикрепляются планки 16 с захватами на концах в виде створок 15 (с внутренней стороны наклеены накладки из пористой резины). Одна створка выполнена заодно целое с планкой, другая - поворотная (в виде флажка) прикреплена к оси 18, входящее в отверстие скобы, приваренная к планке 16. На оси установлена пружина кручения, которая прижимает эту створку к неподвижной, и они удерживаются в закрытом положении. На конце оси поворотной створки закреплен рычаг с роликом 17, при наезде которого на верхний и нижний раскрыватели 10, размещение с боку посадочного аппарата, происходит открытие захвата при приеме растений и их освобождение в момент посадки. Момент открытие захватов регулируют поворотом раскрывателей. Число захватов на диске изменяют шаг посадки, исходя из того, что на 3 - метровом пути машины посадочной аппарат делает один оборот.

Посадочный аппарат дискового типа.

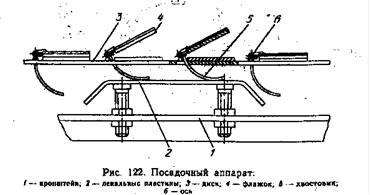

Устанавливается на сажалке школьной СШ - 3\5. Посадочный аппарат состоит из диска 3 с 24 захватами, двух лекальных пластин 2, закрепленных на кронштейне 1, и предохранительного устройства (на схеме не показано). Диск установлен на волу свободно, передача вращение осуществляется через храповой механизм, образованный храповым колесом, закрепленным жестко на волу, и подпружиненной собачкой, установленный на диске. Предохранительное устройство предназначено для предотвращения поломок захватов в случае обратного вращения дисков при подаче трактора назад.

Каждый захват образован флажком 4 с хвостовиком 5, составляющими одно целое, ось 6 с пружиной. Флажки размещаются на правой стороне диска, а хвостовики проходят через отверстия в диске и располагаются по другую его сторону. Под действием пружин флажки прижимаются к плоскости диска и открываются, когда их хвостовики скользят по лекальным пластинам - в верхней и нижней. Верхняя лекальная пластина снабжена прорезями, позволяющими смещать ее по дуге вперед или назад, благодаря чему обеспечивается регулировка момента открытия захватов при закладке сеянца и их высадке.

Литература

1. Ю.В. Попов "Охрана труда и противопожарная защита" - Москва "Лесная промышленность" 1982г.

2. Л.С. Застенский "Справочник механизатора лесного хозяйства" - Минск "Ураджай" 1991г.

3. Г.А. Ларюхин, Л.С. Златоусов, В.С. Раков "Механизация лесного хозяйства и лесозаготовок" - Москва 1987г.
