Проектирование свинарника-откормочника на 1100 голов
Рефераты >> Ботаника и сельское хоз-во >> Проектирование свинарника-откормочника на 1100 голов

Наименование животноводческих предприятий и отдельных объектов.

Минимальные расстояния между фермой на 200 голов КРС до предприятий, м.

Предприятия:

Крупного рогатого скота:

Фермы

Комплексы промышленного типа

150

1000

Свиноводческие:

Фермы

Комплексы промышленного типа

150

1000

овцеводческие

150

коневодческие

150

Звероводческие и кролиководческие

300

птицефермы

200

птицефабрики

1000

Предприятия по изготовлению вяжущих строительных материалов

300

Железные дороги

300

Автомобильные дороги:

Общегосударственного и республиканского значения I и II категорий

Республиканского и областного значения III категории

Скотопрогоны местного значения IV и V категорий

300

150

50

Глава 3. Генеральный план.

Вся территория откормочной свинофермы ограждается плотным забором, препятствующим проникновению домашних и диких животных и делится на: производственную зону А с ветеринарно-санитарной подзоной; зону Б – кормовой двор; зону В – административно-хозяйственную.

В производственной зоне А размещают свинарник на 1000 голов, ветеринарный пункт (амбулатория + ветеринарная лаборатория + изолятор), санпропускник для обслуживающего персонала, трансформаторную подстанцию и въездной дезбарьер. Свинарник оборудован станками.

Ветеринарный пункт:

В состав амбулатории входят: манеж-приемная, аптека, диагностический кабинет, кладовая биопрепаратов, моечная-стерилизационная, инвентарная и кабинет вет.врача. Изолятор состоит из помещения для содержания больных животных, инвентарной и фуражной. Помещения для животных оборудуют станками площадью по 2 м² каждый. Станки размещают в два ряда. Длина станков 2 м, ширина – 1 м.

В зоне хранения и обработки навоза устраивают навозохранилище не ближе 60 м от здания свинарника.

В зоне Б (кормовой двор) размещают склад комбикормов, кормоцех, автомобильные весы, весы для взвешивания животных и эстакада для их погрузки на автомашины.

В административно-хозяйственной зоне В размещают административное здание с санпропускником, бытовое здание, включающее в себя столовую, медпункт и прачечную, дезблок для транспортных средств и площадка для сельхозмашин.

Территорию фермы озеленяют в 3-5 рядов деревьями и кустарниками. Для насаждений подбирают местные виды с учетом их санитарно-защитных свойств и устойчивости к воздействию производственных выбросов. Для защиты фермы от господствующих ветров, песчаных и снежных заносов деревья и кустарники сажают со стороны этих ветров, по границе территории фермы, вдоль внутренних дорог, вокруг навозохранилища, ветеринарных построек и между зданиями. Зеленые насаждения защищают помещения для животных от перегревания (летом) и переохлаждения (зимой), что способствует улучшению в них микроклимата.

Площадь участка будет складываться из санитарно-ветеринарных и противопожарных разрывов между зданиями, из размеров зданий и нормативов застройки (см. рис. 1). Общая площадь участка равна 95×190 = 18050 м².

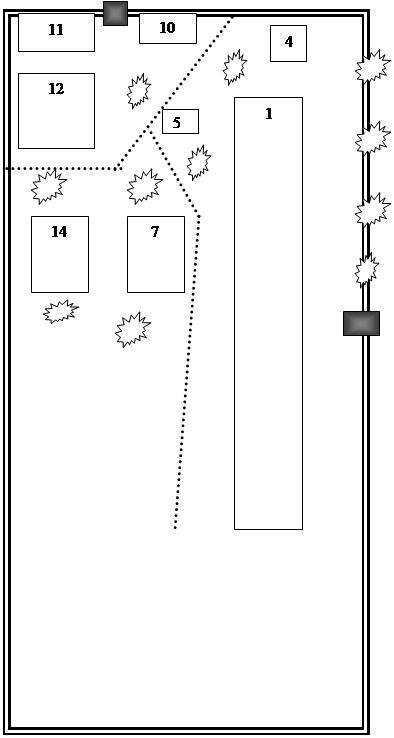

Схема генерального плана откормочной свинофермы на 1100 голов:

1. Свинарник-откормочник на 1100 голов

2. Эстакада для погрузки животных на автомашины

3. Навозохранилище

4. Ветеринарный пункт

5. Трансформаторная подстанция

6. Автомобильные весы

7. Кормоцех

8. Въездной дезбарьер

9. Весы для животных

10. Бытовое здание, включающее в себя медпункт, столовую и прачечную

11. Административно-хозяйственное здание с санпропускником

12. Гаражи

13. Дезбарьер для транспортных средств

14. Склад для комбикормов

Обозначения:

- зеленые насаждения (деревья)

- ограждение (забор)

- въездные ворота

Масштаб 1 : 1000

Противопожарные и санитарно-ветеринарные разрывы между зданиями:

1. Между административными и бытовыми зданиями – 10 м

2. Между ветеринарным пунктом и свинарником – 11 м

3. Между свинарником и административными зданиями – 30 м

4. Между вет. пунктом и кормовой зоной – 47 м и более

5. Между свинарником и навозохранилищем – 60 м и больше

6. Между навозохранилищем и кормовой зоной – 67 м и более

7. Между свинарником и въездным дезбарьером на производственную зону – 15 м

8. Между вет. пунктом и административными зданиями – 30 м и больше

9. Между административно-хозяйственной и кормовой зонами – 23 м и более

10. Между производственной зоной и зоной хранения и обработки навоза – 60 м и более.

Рис. 1

Генеральный план.
