4. Классификация машин.

Посевные и посадочные машины классифици­руют по различным признакам. Наиболее распространенной является клас­сификация по способу посева (посадки). По этому признаку различают сеялки разбросные, рядовые, гнездовые (в том числе и квадратно-гнездовые),

пунктирные.

По назначению сеялки разделяют на зерновые, зернотравяные, зерно-туковые, зерноовощные, льняные, хлопковые и др.

Однако такая классификация является нечеткой, так как многие сеялки используются для высева различных видов культур. Так, льняной сеялкой можно высевать и зерновые культуры; некоторые свекловичные сеялки применяются и для высева зерновых культур.

По таким же признакам классифицируют и посадочные машины. По способу посадки и различают рядовые и гнездовые посадочные машины; по назначению — картофелепосадочные, рассадопосадочные, лесопосадочные и

другие машины.

По виду тяги посевные и посадочные машины бывают ручные, конные, тракторные (навесные и прицепные) и на самоходном шасси.

5.СЕЯЛКИДЛЯПОСЕВАПРОПАШНЫХКУЛЬТУР

К таким сеялкам относят кукурузные, свекловичные и хлопко­вые. Их выпускают, как правило, навесными. Характерная особен­ность этих машин — секционность исполнения — в виде рамы на колесах с соответствующим числом рабочих секций, представляю­щих собой однорядную сеялку с полным набором рабочих органов. Секционность конструкции позволяет быстро изменить междуря­дья, а следовательно, и скомпоновать сеялки различной рядности. Индивидуальное копирование рельефа поля каждой секцией обес­печивает равномерную по глубине заделку семян в почву.

При посеве пропашных культур необходимо соблюдать следую­щие требования: среднесуточная температура почвы на глубине 10 см для семян кукурузы должна быть 10 .12 °С, для сахарной свеклы 5 .6 °С; отклонение нормы высева семян кукурузы ±(5 .9) %, сахар­ной свеклы ±14 %; допустимое отклонение глубины посева семян ±(0,5 Л) см; равномерность распределения семян по длине ряда 60 .70%; отклонение ширины стыковых междурядий ±5 см, основ­ных ±1 см; отклонение осевой линии рядка на длине 50 м — не более 5 см. Огрехи и незасеянные поворотные полосы не допускаются.

6. Свекловичные сеялки

Высевают пунктирным способом калибро­ванные семена сахарной свеклы и одновременно вносят мине­ральные удобрения. На сеялке могут быть установлены приспо­собления для посева проса, гречихи, сои и дражированных семян сахарной свеклы.

Наиболее распространены сеялки двух модификаций: ССТ-8А с шириной междурядий 60 см для посева в зонах орошаемого зем­леделия и повышенного увлажнения; ССТ-12Б с шириной между­рядий 70 и 45 см для основной зоны неполивного земледелия. Се­ялку ССТ-12Б можно переоборудовать в восьмирядную и исполь­зовать во всех зонах.

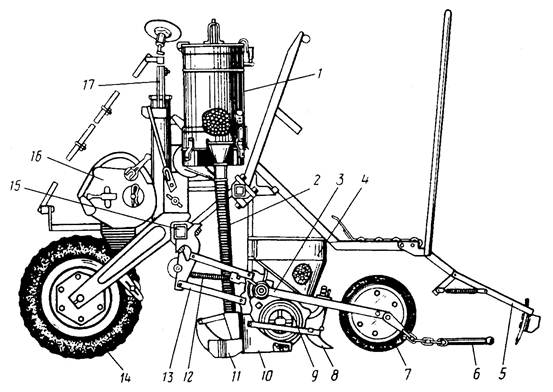

Рис. 2. Схема сеялки ССТ-12Б:

/ —туковысеваюший аппарат; 2 —тукопровод; 3 — тяга; 4— банка для семян; 5 — следообра-зователь; б—шлейф; 7—прикатывающий каток; 8— загортач; 9—высевающий аппарат; 10, /7 — сошники соответственно для семян и туков; /2— пружина; 13— параллелограммный ме­ханизм подвески; 14— опорно-приводное колесо; /5—рама; 16— передаточный механизм; 17— маркер

Сеялка ССТ-12Б (рис. 2.) имеет односекционную простран­ственную раму 75, опирающуюся на два опорно-приводных коле­са 14с пневматическими шинами. На раме установлены туковысе-вающие аппараты 1 с тукопроводами 2, секции рабочих органов. В центральной части рамы смонтирован замок автосцепки. Его можно смещать влево от оси рамы на 225 мм, что позволяет агре-гатировать сеялку с гусеничными тракторами, исключив при этом прохождение сошников по следу гусениц.

Секция рабочих органов состоит из высевающего аппарата 9 дискового типа, полозовидного комбинированного сошника 10, загортачей 8 и шлейфа 6. Секцию крепят к раме передним кронш­тейном параллелограммного механизма 13 подвески. К верхнему поводку и кронштейну вилкой с резьбовым концом крепят пру­жину 72, создающую дополнительное давление на сошник.

К сеялке прилагаются два комплекта дисков, на цилиндричес­кой поверхности которых расположены три ряда ячеек диаметром 5,1 или 6 мм. Каждый комплект рассчитан на высев семян опреде­ленной фракции: 3,5 .4,5 или 4,5 .5,5 мм.

Вращение высевающему диску передается от опорно-приводного колеса сеялки с помощью цепной передачи и цепного двух-вального редуктора. Передаточный механизм обеспечивает полу­чение 45 передаточных чисел (0,209 .! ,206). Норму высева регули­руют, изменяя число рядов ячеек на диске и частоту его вращения. Для уменьшения нормы высева один ряд ячеек перекрывают спе­циальным сектором.

К корпусу высевающего аппарата жестко крепят полозовидный комбинированный сошник, состоящий из семенного 10 и туково­го 11 сошников.

При движении агрегата по полю опорно-приводное колесо по­средством механизма привода вращает диски высевающих аппара­тов для семян и удобрений. Семена из ячеек высевающего диска сбрасываются клиновыми выталкивателями на уплотненное дно борозды, нарезанной сошником. Удобрения по тукопроводам ссыпаются в переднюю часть полозовидного сошника с открыл­ком, нарезающим борозду для удобрений. Таким образом удобре­ния размещаются сбоку от семян с прослойкой земли. Подпружи­ненные отвальные загортачи закрывают их почвой, а прикатыва­ющие катки /уплотняют почву над бороздами. Шлейфы б вырав­нивают рельеф поля за сошником и покрывают рядки мульчирующим слоем почвы.

Глубину заделки семян регулируют, изменяя положение прика­тывающего катка секции относительно сошника перестановкой шплинта в кулисе. Перестановка шплинта вверх на следующее от­верстие кулисы соответствует заглублению сошника на 10мм. Усилие заглубления сошника в зависимости от плотности почвы устанавливают с помощью пружины 12. Для обеспечения прямолинейности движения посевных агрегатов и сохранения размеров стыковых междурядий сеялки ССТ-8А и ССТ-12Б оборудованы маркерами. Маркер состоит из сферического дис­ка и раздвижных штанг. Маркеры (левый и правый) укрепляют с двух сторон на раме сеялки. Во время работы один из маркеров опускают на почву с помощью выносного гидроцилиндра. Закрепленный под углом к направлению движения диск маркера образует на поверхности поля неглубокую бороздку. По следу маркера тракторист ведет пере­дние колеса трактора или наружный край гусеницы.

Для вождения трактора по междурядьям при довсходовых обра­ботках вдоль посевов на сеялке установлен следообразователь 5, состоящий из кронштейна и подпружиненного поводка с бороз-дообразующей лапой. Кронштейн крепят на правой подножной доске. Бороздообразующую лапу устанавливают так, чтобы она проходила посредине междурядий по следу правого колеса или гу­сеницы трактора.

В последнее время широкое применение получает технология возде­лывания сахарной свеклы с пунктирным посевом одноростковых семян.
