Условные обозначения:

**— документ обязательный;

* — документ составляют в зависимости от характера, назначения или условий производства изделия с учетом требований, изложенных в графе "дополнительные указания";

- — документ не составляют.

Примечания:

Документы, для которых над условными обозначениями проставлены одинаковые цифры, могут быть по усмотрению разработчика совмещены. При этом совмещенному документу присваивается код и наименование документа, имеющего наименьший порядковый номер по табл. 3.

Номенклатура конструкторских документов изделий, разрабатываемых по заказам Министерства обороны, должна быть с ним согласована.

Документы, предназначенные для изделий единичного и вспомогательного производств, допускается выполнять с упрощениями, указанными в ГОСТ 2.109—73 и ГОСТ 2.503—74.

Приложение. Пример построения полного комплекта конструкторских документов комплекса

Примечания: 1. Основной конструкторский документ изделия показан в овале.

2. Документы основного комплекта показаны в прямоугольниках (в примере показана только часть документов основного комплекта предусмотренных в табл. 3).

З. Документы, обведенные в двойные рамки, предусматриваются только для изделий, предназначенных для самостоятельной поставки.

4. Число ступеней входимости для комплексов, сборочных единиц и комплектов, а также число входящих комплектов сборочных единиц, комплектов и деталей не ограничиваются.

Каждому изделию в соответствии с ГОСТ 2.1О1—68 должно быть присвоено обозначение.

Обозначение изделия является одновременно обозначением его основного конструкторского документа (чертежа детали или спецификации).

Обозначение изделия и его конструкторского документа не должно быть использовано для обозначения другого изделия и конструкторского документа.

Обозначения изделиям и конструкторским документам присваивают централизованно или децентрализованно.

Централизованное присвоение обозначений должны осуществлять организации, которым это поручено министерством, ведомством, в пределах объединения, отрасли. Перечень изделий, обозначение которым присваивают централизованно, определяет министерство, ведомство.

Децентрализованное присвоение обозначений должны осуществлять организации-разработчики.

Изделия и конструкторские документы сохраняют присвоенное им обозначение независимо от того, в каких изделиях и конструкторских документах они применяются.

Обозначения изделий и конструкторских документов записывают в другие документы без сокращений и изменений, за исключением случаев, предусмотренных ГОСТ 2.113—75.

Обозначение должно быть указано на каждом листе конструкторского документа, выполненного на нескольких листах.

Деталям, на которые не выпущены чертежи согласно ГОСТ 2.109—73, должны быть присвоены самостоятельные обозначения по общим правилам.

Система обозначения

Устанавливается следующая структура обозначения изделия и основного конструкторского документа:

Четырехзначный буквенный код организации-разработчика назначается по кодификатору организаций-разработчиков.

При централизованном присвоении обозначения вместо кода организации-разработчика указывают код, выделенный для централизованного присвоения обозначения.

Код классификационной характеристики присваивают изделию и конструкторскому документу по классификатору изделий и конструкторских документов машиностроения и приборостроения (Классификатору ЕСКД).

Структура кода классификационной характеристики:

Порядковый регистрационный номер присваивают по классификационной характеристике от 001 до 999 в пределах кода организации-разработчика при децентрализованном присвоении обозначения, а при централизованном присвоении— в пределах кода организации, выделенного для централизованного присвоения.

Обозначение не основного конструкторского документа должно состоять из обозначения изделия и кода документа, установленного стандартами ЕСКД.

В коде документа должно быть не более четырех знаков, включая номер части документа.

Примеры:

АВГБ.061341.021СБ, АВГБ.О61341.021ТУ1, АВГБ.061341.021ИЭ12.

Эскизные конструкторские документы (ГОСТ 2.102—68) обозначают по установленной в отрасли (или организации) системе обозначений эскизных документов.

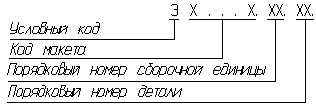

Рекомендуется эскизные конструкторские документы обозначать по следующей структуре:

Обозначение исполнений изделия и документов при групповом и базовом способе выполнения конструкторских документов

Каждому исполнению изделия должно быть присвоено самостоятельное обозначение.

Обозначение исполнения должно иметь следующую структуру:

Базовое обозначение является общим для всех исполнений, оформленных одним групповым или базовым основным документом. Его следует присваивать групповому основному документу так же, как отдельному изделию.

Порядковый номер исполнения устанавливают в пределах базового обозначения и отделяют от базового обозначения знаком дефис. При необходимости допускается пропускать отдельные порядковые номера исполнений (например, при условии логической взаимосвязи характеристик исполнений с порядковыми номерами).

При групповом способе выполнения документов одно исполнение следует условно принимать за основное. Такое исполнение должно иметь только базовое обозначение без порядкового номера исполнения, например, АБВГ.302123О05. для других исполнений к базовому обозначению добавляют порядковый номер исполнения от 01 до 98.
