Абсорбция сероводорода
Конструкция штуцера с приварным фланцевым соединением
 |
5.5 Конструкции фланцевых соединений
В химических аппаратах для разъёмного соединения составных корпусов и отдельных частей применяются фланцевые соединения преимущественно круглой формы. На фланцах присоединяются к аппаратам трубы, арматура и т.д. фланцевые соединения должны быть прочными, жесткими, герметичными и доступными для сборки, разборки и осмотра. Фланцевые соединения стандартизованы для труб и трубной арматуры, а так же для аппаратов.
В данном курсовом проекте выбрано фланцевое соединение с выступом впадиной по ГОСТ 12828-67 (см. Рис.6). [4].
Таблица 6.2.
|
Py,MПа |
Размеры, мм |
Число отверстий z | ||||||||||
|
Dy |
DФ |
DБ |
D1 |
D2 |
D4 |
D5 |
h |
h1 |
h2 |
d | ||
|
<0.25 |
200 |
315 |
280 |
258 |
250 |
222 |
225 |
15 |
18 |
18 |
18 |
8 |

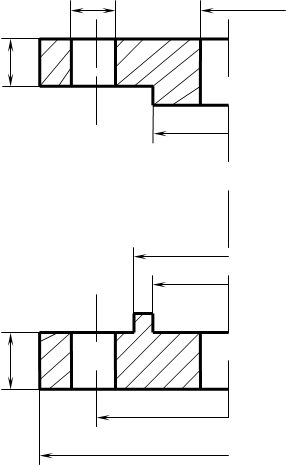

Конструкция фланцевого соединения с выступом впадиной
 |
Список литературы
1. Павлов К.В., Романков П.Г., Носков А.А. Примеры и задачи по курсу процессов и аппаратов химической технологии. - М.: Химия, 1981. -560 с.
2. Плановский А.Н., Рамм В.М., Кагаз С.З. Процессы и аппараты химической технологии. - М.: Химия, 1968. -847 с.
3. Основные процессы и аппараты химической технологии: Пособие по проектированию / Под ред. Ю.И. Дытнерского. - М.: Химия, 1983. -272 с.
4. Лащинский А.А. Конструирование сварных химических аппаратов. - Л.: Машиностроение, 1981. -383с.
