2. Концептуальное описание схемы переэтерификации диметилового эфира β-цианоэтилфосфоновой кислоты моноэтиленгликоль(мет)акрилатом

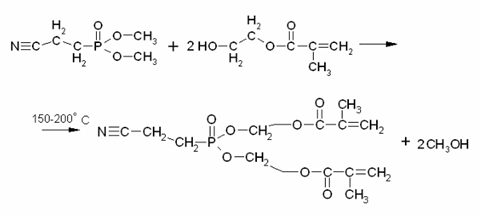

В колбу Кляйзена, снабженную водяным холодильником, помещают диметилового эфира β-цианоэтилфосфоновой кислоты. Добавляют моноэтиленгликольметакрилат (МЭГ), а также около 1 % гидрохинона для ингибирования реакции полимеризации МЭГа. Нагревают силиконовую баню до ~150°С и выдерживают эту температуру в течение 5-6 часов.

По мере протекания реакции переэтерификации, проходя через водяной холодильник, конденсируются пары метанола, который собирается в приемник.

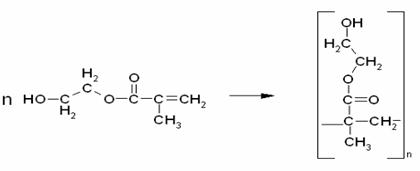

В качестве побочной может выступать реакция самопроизвольной полимеризации МЭГ при повышенных температурах:

3. Конструктивно-функциональный анализ лабораторного реактора для проведения переэтерификации диметилового эфира β-цианоэтилфосфоновой кислоты моноэтиленгликоль(мет)акрилатом

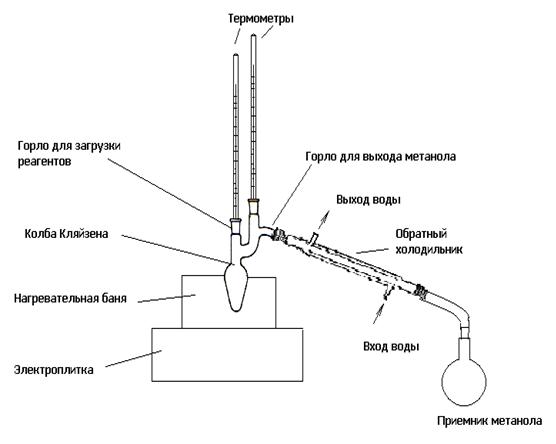

Рис.1 Лабораторный реактор для проведения переэтерификации диметилового эфира β-цианоэтилфосфоновой кислоты моноэтиленгликоль(мет)акрилатом

КФА выполняется в 3 стадии:

· Вначале выбранный для анализа технический объект декомпозируется на отдельные элементы, в зависимости от потребности задачи и с учетом системных свойств объекта;

· На второй стадии для каждого элемента формулируется одна или несколько функций, также в зависимости от проектной ситуации;

· На третьей стадии результаты анализа для наглядного представления изображаются графически.

Таблица 4 КФА лабораторного реактора для проведения переэтерификации

Элемент ТО

Функция элемента

Обозн.

Наименование

Обозначение

Описание (D,G,H)

Е0

Колба Кляйзена

Ф00

Создает объем для проведения химического

взаимодействия

Ф01

Передает тепло от теплоносителя к реакционной массе

Ф02

Передает воздействие массы емкости с реакционной смесью V1 на стол

Е1

Водяной

холодильник

Ф11

Создает пространство для циркуляции

теплоносителя (воды)

Ф12

Предотвращает “унос” реакционной

массы из реактора

Е2

Горло для ввода сырья

Ф21

Подводит реакционную массу из окружающей среды в реактор

Е3

Горло для вывода реакционной

массы

Ф31

Выводит реакционную массу

в приемник

Е4

Горло реактора

для установки

холодильника

Ф41

Служит “соединительным звеном”

реактора и холодильника

Е5

Электроплитка

Ф51

Создает пространство для установки

нагревательной бани

Ф52

Передает тепло от электроплитки

к нагревательной бане

Е6

Нагревательная

баня

Ф61

Создает пространство для

лабораторного реактора

Ф62

Передает тепло от нагревательного

устройства к реактору

Ф63

Равномерное распределение тепла,

передаваемого к реактору

Е7

Патрубок для входа теплоносителя

(воды)

Ф71

Подводит теплоноситель из окр. среды

к холодильнику (Е1)

Ф72

Рассредоточивает теплоноситель (воду)

в холодильнике (Е1)

Е8

Патрубок для выхода теплоносителя

(воды)

Ф81

Отводит теплоноситель из холодильника

во внешнюю среду

Ф82

Сосредотачивает теплоноситель (воздух)

холодильника

W1

Реакционная масса

Фv01

Занимает полезный объем реактора (Е0)

W2

Теплоноситель

среды (вода)

Фv02

Принимает тепло от холодильника

Фv12

Переносит тепло из холодильника в

окружающую среду

Изобразим КФС лабораторного реактора для проведения переэтерификации диметилового эфира β-цианоэтилфосфоновой кислоты моноэтиленгликоль(мет)акрилатом:

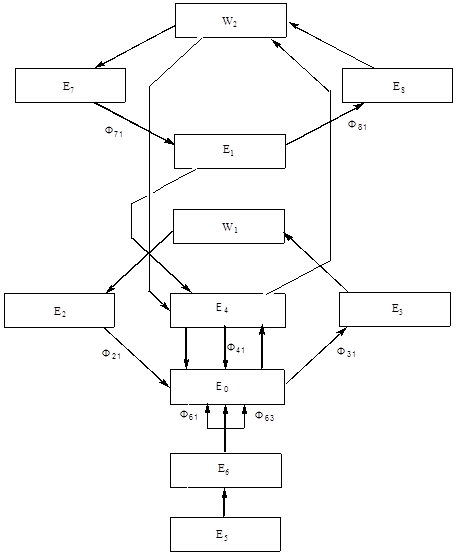

Рис.2 КФС лабораторного реактора для переэтерификации диметилового эфира β-цианоэтилфосфоновой кислоты моноэтиленгликоль(мет)акрилатом

Таблица 5 Экспертная оценка недостатков элементов ТО

Обозначение

элемента ТО

Обозначение

функции

элемента

Экспертная оценка элементов

Недостатки элемента

Оценка

Е0

Ф00



10

Е1

Ф11

Неравномерность циркуляции теплоносителя

9

Е2

Ф21



10

Е3

Ф31



10

Е4

Ф41

Возможная негерметичность

соед-й реактора и

холодильника

8

Е5

Ф52

Возможность перегрева реактора

8

Е6

Ф63

_

10

Е7

Ф71

_

10

Е8

Ф81

_

10
