Зависимость X=f(ZNA)

Зависимость X=f(P)

Зависимость X=f(TN)

4. Обсуждение результатов

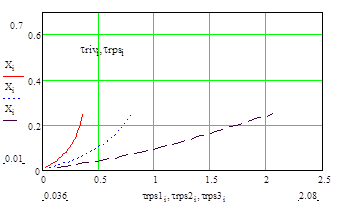

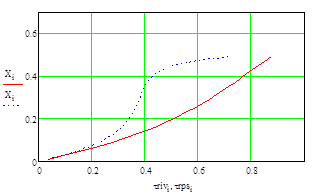

Из графика зависимости X-t (зависимость степени реактора от времени) видно, что она и в реакторе полного смешения, и в реакторе вытеснения имеет возрастающий характер, так как чем дольше время пребывания реакционной смеси в реакторе, тем больше образуется конечного продукта.

При постоянной степени превращения х (например, х=0,4) τRPS< τRIV, то есть за меньшее время РПС быстрей достигает степени превращения х=0,4 и объем реактора при этом будет меньше, то есть РПС отвечает критерию экономичности в большей степени, чем РИВ. Проведя сравнение реакторов РИВ и РПС по технологическим параметрам, характеризующим реактор ( время пребывания, скорость и степень превращения в ходе расчетов), приходим к выводу, что для окисления диоксида серы в триоксид выгоднее применять реактор полного смешения.

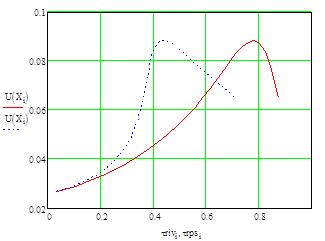

Графическая зависимость скоростей реакции окисления от времени для РИВ и РПС:

Из графика видно, что скорость реакции в РПС достигает своего максимального значения за меньшее время, чем в РИВ. Увеличение скорости же ведет к уменьшению времени пребывания. Скорость – основной параметр, влияющий на время пребывания смеси в реакторе. В РПС температура возрастает больше, чем в РИВ, что влияет на увеличение константы скорости реакции. В РПС реакция происходит во всех точках объема одновременно и с одинаковой скоростью вследствие перемешивания. В РИВ реакция происходит постепенно, по слоям, вытесняя следующий более плавно. Следовательно, реактор полного смешения выигрывает в скорости.

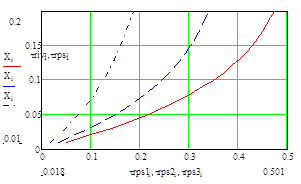

В ходе анализа изменения степени окисления диоксида серы от начальной температуры, начальной концентрации и давления были получены следующие результаты:

при увеличении начальной концентрации SO2 степень превращения его уменьшается;

при увеличении начальной температуры степень превращения возрастает;

при увеличении давления степень превращения возрастает.

5. Выводы

При сравнении реактора полного смешения и идеального вытеснения пришли к выводу, что по технологическим и экономическим параметрам более целесообразным является применение реактора полного смешения (больше скорость и меньше время пребывания смеси в реакторе, следовательно, меньше объем реактора VP=V0*tпреб).

При увеличении начальной концентрации SO2 степень превращения уменьшается. Это следует из уравнения материального баланса: X=t*U(X)/ZNA – степень превращения прямо пропорциональна времени пребывания реакционной смеси в реакторе и обратно пропорциональна начальной концентрации.

При увеличении начальной температуры степень превращения уменьшается; по уравнению материального баланса Х прямо пропорциональна скорости реакции, которая с увеличением температуры (с увеличением начальной температуры возрастает общая температуры смеси) сначала возрастает до значения Umax (константа скорости реакции растет быстрее уменьшения движущей силы), затем уменьшается (const скорости растет медленнее уменьшения ДС). При большей начальной температуре быстрее достигается состояние равновесия (больше скорость, меньше время пребывания), поэтому степень превращения меньше.

При увеличении давления степень превращения возрастает с течением времени, так как реакция идет с уменьшением объема реакционной смеси, следовательно, повышение давления приводит к увеличению ДС реакции и скорости, которая прямо пропорциональна степени превращения по уравнению материального баланса . (Также возрастают парциальные давления реагентов).

Список литературы

1. Амелин А. Г. Технология серной кислоты. – М.: Химия, 1971.

2. Васильев Б. Т., Отвагина М. И. Технология серной кислоты. – М.: Химия, 1985.

3. Власов Е.А. Основы химической технологии. Курс лекций, 2006

4. Общая химическая технология: Учеб. для вузов/ А. М. Кутепова, Т. И. Бондарева, М.Г. Беренгартен. – 3-е изд., перераб. – М.:ИКЦ «Академкнига», 2003.
