Введение

Атомно-эмиссионная спектроскопия с индуктивно связанной плазмой это весьма популятный, простой и точный метод анализа. Суть его в том, что при возбуждении и ионизации с последующим переходом в стабильное состояние каждый элемент Периодической Таблицы испускает квант света с определенной длиной волны. Соответственно, определяя длину волны, можно провести качественный анализ, а определяя интенсивность испускания волны данной длины – количественный. Отсюда еще одно важное достоинство атомно-эмисионной спектроскопии – оба этих анализа выполняются одновременно.

Возможности метода

Метод ICP AES предназначен для определения преимущественно металлов и металлоидов. Выделяется своей экспрессивностью, удобством и простотой использования. Отлично подходит для анализа воды на металлы в.т.ч. и тяжелые. Также можно успешно анализировать различные геологические породы, биологические объекты. Достаточно хорошо получаются анализы сплавов, хотя тут могут возникнуть трудности, связанные с наличием и процентным содержанием некоторых металлов, но они обычно устраняются пробоподготовкой и методикой проведения анализа.

Атомизация пробы

Современными источниками атомизации и возбуждения служат индуктивно-связанная плазма, плазма постоянного тока, а также микроволновая плазма с емкостной или индуктивной связью.

Чаще всего применяют индуктивно-связанную плазму. Основными узлами данного прибора являются: система подачи пробы, распылитель, узел атомизации пробы (кварцевая горелка с плазмой), оптическая камера, и собственно детектор.

Несколько более подробно остановимся на узле атомизации.

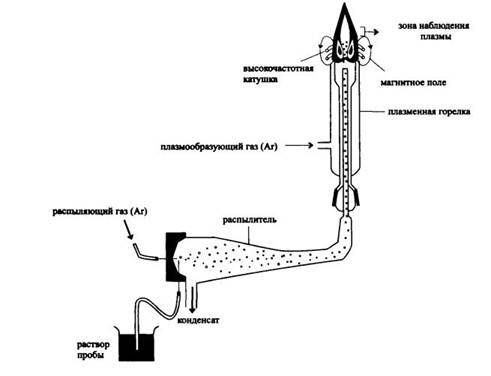

Устройство плазменной горелки:

Описание: C:\Users\Администратор\Desktop\Снимок.JPG

Плазменная горелка состоит из трех концентрических кварцевых трубок, непрерывно продуваемых аргоном. Верхняя часть горелки помещена внутрь катушки индуктивности высокочастотного генератора (обычно 27,12 или 40,68 МГц). Высокочастотная аргоновая плазма инициируется с помощью искрового разряда. При этом аргон частично ионизируется, в нем возникают свободные носители заряда. Затем в электропроводящем газе инициируется высокочастотный ток, вызывающий дальнейшую лавинообразную ионизацию газа. Ввиду малого сопротивления плазмы она быстро нагревается до 6000-10000 К без прямого контакта с электродами. В центральный канал горелки в виде аэрозоля поступает раствор пробы. При этом стабильность плазмы не нарушается. В плазме происходит высушивание пробы, диссоциация на атомы, ионизация и термическое возбуждение образующихся атомов и ионов.

Ввиду относительно долгого пребывания пробы в плазме и высоких температурах, условия возбуждения близки к оптимальным. Химические матричные эффекты в ICP обычно довольно низки. По этим причинам пределы обнаружения весьма малы.

Дополнительным достоинством метода является возможность плавно регулировать условия атомизации и возбуждения. Поэтому при анализе методом ICP можно подобрать «компромиссные» условия, обеспечивающие одновременное определение множества элементов. Таким образом, ICP-АЭС – типичный многоэлементный метод анализа. Диапазон линейности градуировочного графика достигает пяти-шести порядков (на практике обычно используют 3-4 порядка). Воспроизводимость тоже весьма высока.

Недостатком метода является очень большой расход аргона. Он достигает 10-30л/мин для плазмообразующего газа ( в зависимости от типа горелки и марки спекрометра) и 1-2л/мин для газа-носителя. Также требуется аргон чистотой не менее 99,99%.

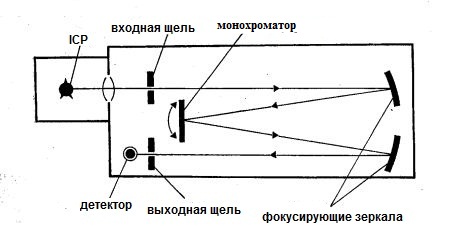

Устройство оптической системы

Описание: C:\Users\Администратор\Desktop\Снимок.JPG

В принципе сама суть того, как обрабатывается пучок света, несложна. Через входную щель он поступает в оптическую камеру, где проходит 1 или несколько фокусирующих зеркал, попадает на монохроматор, далее преобразованный пучок света вновь проходит через фокусирующие линзы и попадает на детектор.

Особого внимания заслуживает монохроматор. В современных приборах в основном используются дифракционные решетки и решетки Эшелле. Свет, попадая на монохроматор, разлагается на монохроматические пучки, которые далее проходя через специальную систему линз попадают на детектор. В более ранних версиях ICP применялись системы со сканирующим монохроматором, определение элементов происходило последовательно, с накоплением сигнала. Рабочий диапазон 220-800нм. При вакуумируемой оптической камере или камере с атмосферой азота (во избежание поглощения УФ части спектра воздухом) – 170-800нм.

Пробоподготовка и анализ проб

Все пробы, анализируемые на ICP должны быть переведены в раствор. Для этого навеску пробы массой 0,1-0,5г (в зависимости от природы пробы, целевых элементов и их предполагаемого содержания навеска может различаться) разлагают азотной кислотой при нагревании или в микроволновой печи. Получившийся раствор при необходимости фильтруется, чтобы удалить взвешенные частицы, наличие которых негативно скажется как на качестве анализа, так и на состоянии механизмов и деталей прибора. После описанных процедур проба разбавляется, чтобы снизить концентрацию солей и оставшейся кислоты. Первое необходимо для того, чтобы не было зашкаливания относительно градуировочного графика, а также для того, чтобы избежать перекрывания спектров излучения элементов. Второе – для того чтобы не так быстро разрушать систему подачи пробы и горелку, так как азотная кислота это достаточно агрессивная среда. Чаще всего рекомендуется анализировать растворы с концентрацией HNO3 10-2М и ниже. Также для разложения некоторых проб может использоваться соляная или фтороводородная кислота. Однако в случае использования HF необходима замена некоторых частей и узлов системы подачи пробы на специальные, устойчивые к действию фтороводородной кислоты.

Анализ одной пробы обычно занимает немногим более минуты, после чего аналитик получает спектры всех обнаруженных элементов. Расход – 5-6мл пробы на один анализ.

Литература

М.Томпсон, Д.Н.Уолш – Руководство по спектрометрическому анализу с индуктивно-связанной плазмой

Ю.А.Золотов – Основы аналитической химии (2т.)

М.Отто – Современный методы аналитической химии (1т.)
