Водородные катионы соединяются с электронами, и на катоде выделяется атомарный водород Н++е=Н. 0н образует на поверхности металла защитный слой, уменьшающий скорость коррозии стали (так называемая водородная деполяризация).

В некоторых случаях атомарный водород соединяется в молекулы газа Н+Н — Н2. Пузырьки водорода растут и отрываются от электрода, как только достигнут такой величины, чтобы преодолеть поверхностное натяжение. В этом случае эффект защитного слоя исчезает.

Если сталь соприкасается с раствором с рН>7, водород выделяется в атомарном виде, а следовательно, создаются условия, способствующие образованию защитного слоя. Из растворов же с рН<7 водород выделяется в виде газа.

Интенсивность процесса коррозии н воде, не содержащей кислорода, зависит таким образом от величины pH.

Коррозия при действии вод, содержащих кислород.

В случае когда сталь соприкасается с водой, содержащей кислород, коррозия происходит иначе.

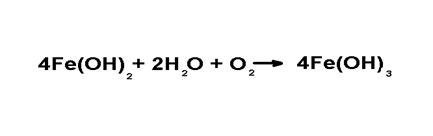

Содержащийся в воде кислород связывает водород, образующий защитный слой на поверхности железа (кислородная деполяризация). А двухвалентное железо подвергается окислению в трехвалентное

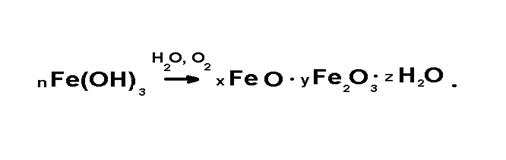

Гидроокись железа в дальнейшем может переходить в гидра тированные окиси (обычно называемые - пучиной)

Продукты коррозии не образуют плотно прилегающего к поверхности металла защитного слоя. Это обусловлено, по-видимому, более чем двукратным увеличением объема которое имеет место при переходе гидроокиси железа в гидрат закиси железа.

Наличие кислорода в воде ускоряет коррозию стали, причем увеличение концентрации кислорода до определенного предела приводит к резкому увеличению коррозионной активности среды. При дальнейшем повышении содержания кислорода скорость коррозии уменьшается в результате пассивации.

Влияние рН на коррозию стали.

Показатель концентрации водородных ионов является вместе с тем показателем активности этих ионов. Низкие значения рН (0 - 7) соответствуют высокой концентрации ионов водорода, которая имеет место в кислых растворах. Значения рН (7 - 14) соответствуют основным растворам с малой активностыо водородных ионов. Следует учитывать, что во всем диапазоне шкалы рН от 0 до 14 потенциал Fе/Fe2+ ниже потенциала водородного электрода. Следовательно, сталь всегда может подвергаться растворению на аноде при одновременном образовании водорода на катоде. При низких значениях рН, т. е. при высокой концентрации водородных ионов, растворы интенсивно разрушают сталь. При значениях рН больше 9 процесс коррозии затормаживается.

Атмосферная коррозия стали.

Наиболее часто встречающимся на практике типом коррозии стали является образование ржавчины под влиянием атмосферных воздействий (чаще всего кислорода и влажности), В сухом атмосферном воздухе сталь практически не подвергается коррозии. Атмосферная коррозия носит электрохимический характер, причем электролитом является слой влаги, имеющийся на поверхности металла.

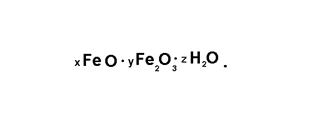

Протекание процессов коррозии в атмосферных условиях аналогично коррозии стали в воде, содержащей кислород. Продукты коррозии, покрывающие металл, представляют собой гидра тированные окиси железа с составом, определяемым формулой

Скорость атмосферной коррозии зависит от содержания влаги в воздухе. Повышение относительной влажности воздуха до 70-75% приводит к сравнительно небольшим потерям стали. При влажности, превышающей эти значения, наблюдается интенсивное ускорение процессов коррозии .

Загрязнение воздуха агрессивными продуктами такими, как СО2, SО2, CI2, H2S, дым и сажа, усиливает коррозию. Сталь, в течение нескольких лет подвергавшаяся воздействию промышленной атмосферы, имеет значительно большие потери, чем сталь в условиях сельской местности .

Ингибиторы

Ингибиторы представляют собой вещества, замедляющие процесс коррозии. Ингибирующее воздействие на металлы, прежде всего на сталь, оказывает целый ряд неорганических и органических веществ, которые часто добавляются в среду, вызывающую коррозию. Ингибиторы имеют свойство создавать на поверхности металла очень тонкую пленку, защищающую металл от коррозии.

Ингибиторы в соответствии с Х. Фишером можно сгруппировать следующим образом:

экранирующие, покрывающие поверхность металла тонкой пленкой. Пленка образуется в результате поверхностной адсорбции. При воздействии физических ингибиторов химических реакций не происходит;

окислители (пассиваторы) типа хроматов, вызывающие образование на поверхности металла плотно прилегающего защитного слоя окисей, которые замедляют протекание анодного процесса. Эти слои не очень стойки и при определенных

условиях могут подвергаться восстановлению. Эффективность пассива торов зависит от толщины образующегося защитного слоя и его проводимости;

катодные, повышающие перенапряжение катодного процесса. Они замедляют коррозию в растворах неокисляющих кислот. К таким ингибиторам относятся соли или окислы мышьяка и висмута.

Эффективность действия ингибиторов зависит в основном от условий среды, поэтому универсальных ингибиторов нет. Для их выбора требуется проведение исследований н испытаний.

Наиболее часто применяются следующие ингибиторы: нитрит натрия, добавляемый, например, к холодильным соляным растворам, фосфаты и силикаты натрия, бихромат натрия, различные органические амины, сульфоокись бензила, крахмал, танин и т. п. Поскольку ингибиторы со временем расходуются, они должны добавляться в агрессивную среду периодически. Количество ингибитора, добавляемого в агрессивные среды, невелико. Например, нитрита натрия добавляют в воду в количестве 0,01 - 0,05%.

Ингибиторы подбираются в зависимости от кислого или щелочного характера среды. Например, часто применяемый в качестве ингибитора нитрит натрия может использоваться в основном в щелочной среде и перестает быть эффективным даже в слабокислых средах.
