ПЛАН:

1. Общие сведения о процессе ионной имплантации.

2. Постановка задачи.

3. Математическая модель.

4. Программное обеспечение.

5. Техническое обеспечение.

6. Результаты расчета.

7. Заключение.

8. Литература.

1. Общие сведения о процессе ионной имплантации.

НАЗНАЧЕНИЕ ИОННОЙ ИМПЛАНТАЦИИ

Ионной имплантацией называется процесс внедрения в мишень ионизованных атомов с энергией, достаточной для проникновения в ее приповерхностные области. Успешное применение ионной имплантации определяется главным образом возможностью предсказания и управления электрическими и механическими свойствами формируемых элементов при заданных условиях имплантирования.

Наиболее распространенным применением ИИ в технологии формирования СБИС является процесс ионного легирования кремния. Часто приходится проводить имплантацию атомов в подложку, которая покрыта одним или несколькими слоями различных материалов. Ими могут быть как тонкие слои тяжелых металлов (например, Та или TaSi2), так и диэлектриков. Существование многослойной структуры способно вызвать резкие перепады в профиле легирования на границе отдельных слоев. За счет столкновения ионов с атомами приповерхностных слоев последние могут быть выбиты в более глубокие области легируемого материала. Такие "осколочные эффекты" способны вызвать ухудшение электрических характеристик готовых приборов.

Во многих случаях для получения необходимого профиля распределения легирующей примеси в подложке применяют метод, основанный на предварительной загонке ионов с их последующей термической разгонкой в мишени. При этом имплантация проводится с малой энергией ионов.

Общая траектория движения иона называется длиной пробега R, а расстояние, проходимое внедряемым ионом до остановки в направлении, перпендикулярном к поверхности мишени, проецированной длиной пробега Rp.

СХЕМА УСТАНОВКИ

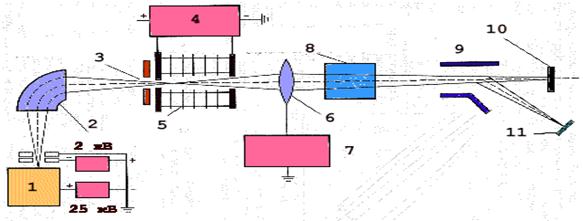

Схема установки для ионной имплантации приведена на рис. 1.

1 - источник ионов

2 - масс-спектрометр

3 - диафрагма

4 - источник высокого напряжения

5 - ускоряющая трубка

6 - линзы

7 - источник питания линз

8 - система отклонения луча по вертикали и система отключения луча

9 - система отклонения луча по горизонтали

10 - мишень для поглощения нейтральных частиц

11 - подложка

12 - электрометр

Магнитный масс-спектрометр предназначен для отделения ненужных ионов от легирующих, электрометр - для измерения величины имплантированного потока ионов. Маски для ИИ могут быть изготовлены из любых материалов, используемых в технологии СБИС (фоторезист, нитриды, окислы, поликремний).

Управление дозой при ИИ затруднено рядом факторов. Это наличие потока нейтральных частиц, обмен энергии ионов с молекулами газов, вторичная электронная эмиссия из мишени, эфект обратного ионного распыления.

Для ликвидации последствий действия этих факторов используют следующие технические приемы. Нейтральные молекулы отсеивают с помощью масс-спектрометра (его магнитным полем не отклоняет нейтральные частицы и они не попадают в апертурную диафрагму). Кроме того, в камере поддерживается достаточно высокий вакуум, предотвращающий процесс нейтрализации ионов. Вторичную электронную эмиссию подавляют, располагая около мишени ловушку Фарадея.

От загрязнений поверхности кремния вследствие полимеризации углеводородов ИИ проводят через окисную пленку, которую затем удаляют.

Профиль распределения примеси при ионной имплантации бора различных энергий в кремний приведен на рис. 2. Для корректного теоретического расчета профиля, особенно для больших значений энергий пучков ионов, используют два объединенных распределения Гаусса

, где

D - поглощенная доза,

Rm - модальная длина пробега (аналог проекционной длины пробега при Гауссовском распределении),

DR1, ­DR2 - флуктуации первого и второго распределения,

DRi=DR1 при x>Rm, DRi=DR2 при x<=Rm.

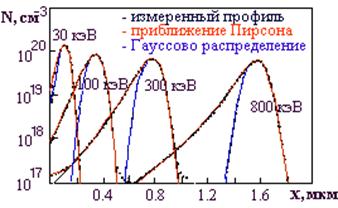

Теоретические профили, рассчитанные по приближению Пирсона с 4 параметрами и распределению Гаусса, и измеренные профили при ионной имплантации бора в кремний без проведения отжига приведены на рис. 3.

ДЕФЕКТЫ ПРИ ИОННОМ ЛЕГИРОВАНИИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Ионное каналирование

Эффект каналирования наблюдается при попадании иона в свободное пространство между рядами атомов. Как только ион попадает в это пространство, на него начинают действовать потенциальные силы атомных рядов, направляющие его в центр канала. В результате этого ион продвигается на значительные расстояния. Такой ион постепенно теряет энергию за счет слабых скользящих столкновений со стенками канала и, в конце концов, покидает эту область. Расстояние, проходимое ионом в канале, может в несколько раз превышать длину пробега иона в аморфной мишени.

Эффект каналирования характеризуется наличием "хвостов" концентрации атомов, выявляемых с помощью метода масспектрометрии вторичных ионов и "хвостов" концентрации свободных носителей зарядов, обнаруживаемых при проведении электрических измерений. Попытки устранения эффекта каналирования путем ориентации кремниевой монокристаллической подложки в наиболее плотно упакованных направлениях сводят его к минимуму, но не исключают полностью.

Были сделаны попытки практического использования эффекта каналирования при имплантации примеси на большую глубину. Однако в этом случае значительно затруднены управление профилем распределения имплантируемой примеси и получение воспроизводимых результатов из-за очень высоких требований к точности разориентации ионного пучка относительно основных кристаллографических направлений в подложке.

Образование радиационных дефектов

При внедрении ионов в кремниевую кристаллическую подложку они подвергаются электронным и ядерным столкновениям, однако, только ядерные взаимодействия приводят к смещению атомов кремния. Легкие и тяжелые ионы производят качественно различное "дерево радиационных дефектов".

Легкие ионы при внедрении в мишень первоначально испытывают в основном электронное торможение. На профиле распределения смещенных атомов по глубине подложки существует скрытый максимум концентрации. При внедрении тяжелых ионов они сразу начинают сильно тормозиться атомами кремния.

Тяжелые ионы смещают большое количество атомов мишени из узлов кристаллической решетки вблизи поверхности подложки. На окончательном профиле распределение плотности радиационных дефектов, который повторяет распределение длин пробега выбитых атомов кремния, существует широкий скрытый пик. Сложная структура различных типов дефектов вдоль траектории движения иона вызвана распределением смещенных атомов кремния.
