Новые материалы на основе полимерных нанокомпозитов
Рефераты >> Химия >> Новые материалы на основе полимерных нанокомпозитов

и установка для проведения этого процесса. Х — разные заместители.

Такой способ имеет целый ряд преимуществ по сравнению с другими: он позволяет получать тонкие пленки, содержащие атомы разных металлов и других веществ (например, фуллерен С60); легко варьировать концентрацию компонентов; создавать нанокомпозиты высокой чистоты. Оказалось, что синтезированные этим методом нанокомпозиты на основе разных металлов или полупроводников и поли-п-ксилилена обладают необычными фотофизическими, магнитными, каталитическими и сенсорными свойствами. Примечательно, что все они, как выяснилось, определяются концентрацией неорганической составляющей. При низком содержании металла наночастицы не взаимодействуют между собой, поскольку разделены матрицей. В этом случае электросопротивление исследуемых пленок максимально — ~1012 Ом. Если концентрацию металла увеличить настолько, чтобы возникла перколяция – обмен зарядами между его наночастицами, сопротивление образцов может снизиться до 100 Ом.

Проведя не одну серию опытов, мы убедились, что металлсодержащие полимерные нанокомпозиты с такими крайними свойствами по-разному проявляют себя и в каталитических реакциях. В частности, при низком содержании палладия в композиционном материале в катализируемой этим металлом изомеризации 3,4-дихлорбутена цис-1,4-изомера образуется в 10 раз больше, чем трансформы. (Заметим, такое же соотношение бывает в реакции, когда катализатором служит массивная пластинка палладия.) При высокой концентрации палладия выход трансформы увеличивается втрое.

Поведение в магнитном поле нашего полимерного нанокомпозита проявляет сходный характер. Так, при высоком содержании в нем железа магнитосопротивление на 40% ниже, чем при низкой концентрации.

Проиллюстрируем еще и сенсорный эффект. Композитная пленка с наночастицами оксида свинца проявляет очень высокую чувствительность к аммиаку, содержащемуся в атмосфере. В его присутствии электрическая проводимость пленки меняется на несколько порядков величины в области концентраций аммиака, измеряемых миллионными долями. Примечательно, что эти изменения обратимы: если аммиак удалить из атмосферы, проводимость пленки возвращается к исходной величине.

Изменение относительной электропроводности

пленки поли-п-ксилилена,

содержащей наночастицы оксида свинца,

в зависимости от содержания аммиака в атмосфере.

Продолжим рассказ о нанокомпозитах, содержащих металлы или полупроводники. Эти материалы создают еще несколькими способами. В одном из них органическую матрицу синтезируют из смеси полимеров или сополимеров с функциональными мономерами и после ее набухания вводят соль металла, которую затем восстанавливают, например, в атмосфере сероводорода. К сожалению, полученные таким образом кластеры довольно сильно варьируют по размеру, что значительно снижает ценность метода.

Нанокомпозиционные материалы получают также на основе блоксополимеров, т.е. не одинаковых, а разных полимерных молекул. Соединяясь друг с другом, они образуют блок, или домен, многократно повторяющийся в полимерной цепочке. Каждый из доменов — это своеобразный реактор, в одной из микрофаз которого и возникают неорганические нанокластеры. Их размеры, что очень важно, ограничены величиной такого реактора. Но не только в этом достоинство метода. Он позволяет получать разные надмолекулярные структуры в зависимости от химического строения блоксополимера и его состава. В числе таких структур — ламеллярная, гироидная, колончатая, кубическая, перфорированная ламеллярная и двойная алмазная, причем две последние — в нестабильном состоянии, а остальные — в стабильном. Необходимо отметить, что по мере того, как увеличивается содержание в сополимере одного блока относительно другого, все больше возникает структур с повышенной кривизной поверхности наночастиц. Особый интерес представляют взаимопроникающие гироидная и двойная алмазная структуры, в которых микрофаза, обогащенная металлом или полупроводником, может формировать непрерывные взаимопроникающие сетки.

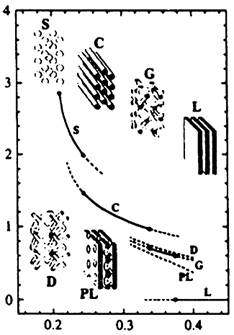

Надмолекулярные структуры, образующиеся в нанокомпозиционном материале при разном содержании блоков. Сплошными линиями обозначены стабильные состояния: L — ламеллярная фаза, G — гироидная, С — колончатая, S — кубическая; штриховыми — метастабильные: PL — перфорированная ламеллярная, D — двойная алмазная (Matsen M.W., Bates. 1996). Кривизна поверхности – это средняя величина для всех граней наночастиц каждой структуры.

Такой метод оказался эффективным при использовании двойного блоксополимера — из стирола и 2-винилпиридина. В этом случае прозрачные пленки сополимера отливают из раствора, содержащего соли серебра, меди, кобальта или кадмия с последующим их восстановлением до чистого металла или его сульфидов. В результате образуются ламеллярные, колончатые и сферические структуры с регулируемым размером нанокластера.

Органическими компонентами для синтеза блоксополимера могут служить норборненовые мономеры, в один из которых внедряют ионы золота, серебра, кадмия или цинка. Норборнены, будучи циклическими соединениями с двойной связью, отличаются высокой реакционной способностью. Под действием катализатора они подвергаются перегруппировке: 5-членный цикл молекулы раскрывается и образуется линейный полимер (такую реакцию называют метатезисом с раскрытием цикла).

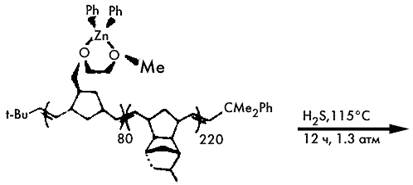

Образование нанокристаллов ZnS в ходе реакции полимеризации норборненовых мономеров.

ROMP — реакция метатезиса с раскрытием цикла,

Ph — фенильный остаток, Me — метильный, Bu — бутильный.

В ходе реакции полимеризации одновременно образуются и домены металлов (или полупроводников) размером в несколько нанометров. Изменяя относительную длину полимерных блоков, можно создавать, как и предыдущим способом, неорганические структуры разной морфологии. Полученные материалы оптически прозрачны, высоко проницаемы для низкомолекулярных веществ, а потому пригодны для использования в качестве оптических и люминесцентных микроприборов, катализаторов и т.д.

3. Молекулярные композиты

В конце 70-х годов возникла идея создания молекулярных композитов, построенных из гибкой полимерной матрицы и жестких, тоже полимерных, волокон. Ожидалось, что по сравнению с традиционными в этих композиционных материалах не будет внутренних дефектов в усиливающих жестких элементах, проявятся больший усиливающий эффект (за счет высокого отношения длины жесткого сегмента к его сечению) и высокая адгезия между матрицей и волокном, и другие преимущества. Все это могло обеспечить существенное улучшение механических и тепловых свойств материала при сохранении его перерабатываемости.


Страница:
