Определение термодинамических активностей компонентов бронзы БрБ2
Сравнение данных таблиц 2.1 и 2.5 можно провести визуально, нанеся данные на один график. Сравнение проведено на рисунке 2.2.

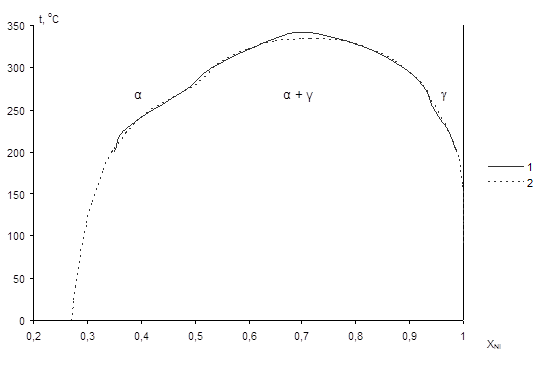

Рис. 2.2 Экспериментальный (1) и расчётный (2) купол расслаивания твёрдого раствора Cu – Ni
Из рисунка 2.2 видно, что экспериментальный и расчётный купол расслаивания твёрдого раствора Cu – Ni близки. По экспериментальным данным, критическая температура несмешиваемости равна 334°С.
Это позволяет говорить о том, что температурная зависимость Q=f(T) рассчитана правильно, и экстраполировать её до области комнатных температур.
2.3 Вычисление термодинамических активностей меди и никеля в бинарной системе при 25°С
Воспользовавшись уравнениями для Q=f(T) из таблицы 2.4, с использованием уравнений (1.3) и (1.6) можно рассчитать активности меди и никеля в твёрдом растворе Cu – Ni в зависимости от мольного содержания компонентов в нём.
Для расчётов использована компьютерная программа, текст которой представлен в приложении Б. Результаты представлены в таблице 2.6.
Табл. 2.6 Активности меди и никеля в бинарной системе при 25°С
|
xCu |
xNi |
aCu |
aNi |
xCu |
xNi |
aCu |
aNi | |
|
0,01 |
0,99 |
101,71 |
0,99 |
0,51 |
0,49 |
0,10 |
5,67 | |
|
0,02 |
0,98 |
123,44 |
0,99 |
0,52 |
0,48 |
0,10 |
5,60 | |
|
0,03 |
0,97 |
114,02 |
0,99 |
0,53 |
0,47 |
0,10 |
5,51 | |
|
0,04 |
0,96 |
94,98 |
1,00 |
0,54 |
0,46 |
0,10 |
5,38 | |
|
0,05 |
0,95 |
75,24 |
1,01 |
0,55 |
0,45 |
0,10 |
5,23 | |
|
0,06 |
0,94 |
58,02 |
1,03 |
0,56 |
0,44 |
0,11 |
5,05 | |
|
0,07 |
0,93 |
44,11 |
1,05 |
0,57 |
0,43 |
0,11 |
4,84 | |
|
0,08 |
0,92 |
33,30 |
1,07 |
0,58 |
0,42 |
0,11 |
4,62 | |
|
0,09 |
0,91 |
25,08 |
1,10 |
0,59 |
0,41 |
0,12 |
4,37 | |
|
0,10 |
0,90 |
18,91 |
1,13 |
0,60 |
0,40 |
0,12 |
4,11 | |
|
0,11 |
0,89 |
14,30 |
1,17 |
0,61 |
0,39 |
0,13 |
3,84 | |
|
0,12 |
0,88 |
10,86 |
1,21 |
0,62 |
0,38 |
0,14 |
3,56 | |
|
0,13 |
0,87 |
8,30 |
1,26 |
0,63 |
0,37 |
0,14 |
3,27 | |
|
0,14 |
0,86 |
6,38 |
1,31 |
0,64 |
0,36 |
0,15 |
2,98 | |
|
0,15 |
0,85 |
4,94 |
1,37 |
0,65 |
0,35 |
0,16 |
2,70 | |
|
0,16 |
0,84 |
3,86 |
1,43 |
0,66 |
0,34 |
0,17 |
2,42 | |
|
0,17 |
0,83 |
3,03 |
1,50 |
0,67 |
0,33 |
0,18 |
2,16 | |
|
0,18 |
0,82 |
2,41 |
1,58 |
0,68 |
0,32 |
0,19 |
1,90 | |
|
0,19 |
0,81 |
1,92 |
1,66 |
0,69 |
0,31 |
0,20 |
1,66 | |
|
0,20 |
0,80 |
1,55 |
1,75 |
0,70 |
0,30 |
0,21 |
1,44 | |
|
0,21 |
0,79 |
1,26 |
1,84 |
0,71 |
0,29 |
0,23 |
1,24 | |
|
0,22 |
0,78 |
1,04 |
1,95 |
0,72 |
0,28 |
0,24 |
1,05 | |
|
0,23 |
0,77 |
0,86 |
2,06 |
0,73 |
0,27 |
0,26 |
0,88 | |
|
0,24 |
0,76 |
0,72 |
2,17 |
0,74 |
0,26 |
0,28 |
0,73 | |
|
0,25 |
0,75 |
0,60 |
2,30 |
0,75 |
0,25 |
0,30 |
0,60 | |
|
0,26 |
0,74 |
0,51 |
2,43 |
0,76 |
0,24 |
0,32 |
0,49 | |
|
0,27 |
0,73 |
0,44 |
2,57 |
0,77 |
0,23 |
0,34 |
0,40 | |
|
0,28 |
0,72 |
0,38 |
2,72 |
0,78 |
0,22 |
0,36 |
0,31 | |
|
0,29 |
0,71 |
0,33 |
2,87 |
0,79 |
0,21 |
0,39 |
0,25 | |
|
0,30 |
0,70 |
0,29 |
3,03 |
0,80 |
0,20 |
0,41 |
0,19 | |
|
0,31 |
0,69 |
0,26 |
3,20 |
0,81 |
0,19 |
0,44 |
0,15 | |
|
0,32 |
0,68 |
0,23 |
3,37 |
0,82 |
0,18 |
0,47 |
0,11 | |
|
0,33 |
0,67 |
0,21 |
3,55 |
0,83 |
0,17 |
0,50 |
0,08 | |
|
0,34 |
0,66 |
0,19 |
3,73 |
0,84 |
0,16 |
0,53 |
0,06 | |
|
0,35 |
0,65 |
0,17 |
3,91 |
0,85 |
0,15 |
0,57 |
0,04 | |
|
0,36 |
0,64 |
0,16 |
4,09 |
0,86 |
0,14 |
0,60 |
0,03 | |
|
0,37 |
0,63 |
0,15 |
4,28 |
0,87 |
0,13 |
0,63 |
0,02 | |
|
0,38 |
0,62 |
0,14 |
4,46 |
0,88 |
0,12 |
0,67 |
0,02 | |
|
0,39 |
0,61 |
0,13 |
4,64 |
0,89 |
0,11 |
0,70 |
0,01 | |
|
0,40 |
0,60 |
0,12 |
4,81 |
0,90 |
0,10 |
0,74 |
0,01 | |
|
0,41 |
0,59 |
0,11 |
4,98 |
0,91 |
0,09 |
0,77 |
0,00 | |
|
0,42 |
0,58 |
0,11 |
5,13 |
0,92 |
0,08 |
0,81 |
0,00 | |
|
0,43 |
0,57 |
0,11 |
5,27 |
0,93 |
0,07 |
0,84 |
0,00 | |
|
0,44 |
0,56 |
0,10 |
5,40 |
0,94 |
0,06 |
0,87 |
0,00 | |
|
0,45 |
0,55 |
0,10 |
5,51 |
0,95 |
0,05 |
0,90 |
0,00 | |
|
0,46 |
0,54 |
0,10 |
5,60 |
0,96 |
0,04 |
0,93 |
0,00 | |
|
0,47 |
0,53 |
0,10 |
5,66 |
0,97 |
0,03 |
0,95 |
0,00 | |
|
0,48 |
0,52 |
0,10 |
5,70 |
0,98 |
0,02 |
0,97 |
0,00 | |
|
0,49 |
0,51 |
0,10 |
5,72 |
0,99 |
0,01 |
0,99 |
0,00 | |
|
0,50 |
0,50 |
0,10 |
5,71 |
