Оптические волокна по виду применяемого материала можно разделить на волокна из неорганического и органического стекла. Несмотря на то, что достигнут значительный прогресс в производстве оптических волокон высокой прочности из неорганических стекол, их небольшое относительное удлинение при разрыве ограничивает диаметр волокна, исходя из практических требований к радиусу изгиба. Кроме того, поверхность световода из стекла необходимо защищать от влияния внешней среды с помощью полимерного покрытия. Полимерные оптические волокна (ПОВ) обладают исключительной гибкостью при относительно больших диаметрах и способностью выдерживать без разрушения многократный изгиб. Так, радиус изгиба ПОВ диаметром 0,75 мм определяется оптическими, а не механическими свойствами. При диаметре 1,5 мм минимально допустимый радиус изгиба этих материалов равен 8 мм. Кроме того, они обладают малой плотностью, хорошей механической прочностью, радиационной стойкостью, технологичны. Из существующих типов оптических волокон наибольшее относительное удлинение имеют полимерные волокна (рис. 1). В частности, ПОВ из метилметакрилата могут выдерживать обратимые деформации, равные 13%. У более хрупких полимеров, таких, как полиэфир, упругая деформация составляет 6%. Путем предварительной ориентации молекул полимера можно подавить рост микротрещин и увеличить эластичность.

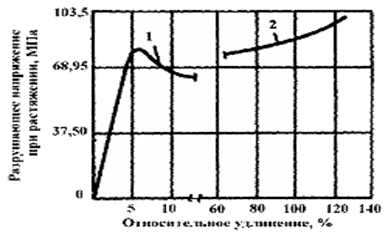

Рис 1 Зависимость разрушающего напряжения при растяжении в оптических волокнах от относительного удлинения. 1 - кварцевое волокно, 2 - полимерное волокно с сердечником из полиметилметакрилата

Показатель преломления изменяется от 1,32 - для материалов на основе акрилатов со значительными добавками фтора; до 1,6 - для некоторых фенольных смол. Большой апертурный угол (около 60°) облегчает процесс согласования ПОВ при их соединении, что снижает требования к точности изготовления элементов соединителя. Оптические соединители для ПОВ изготовляют из термопластичных материалов методом литья под давлением, что снижает их стоимость. Высокие оптические потери и температурный коэффициент линейного расширения (ТКЛР), низкая абразивная прочность, склонность к быстрому старению, малый коэффициент широкополосности сужают область их применения. В основном они используются в системах связи и освещения, автомобилестроении, медицине, для изготовления датчиков, информационных табло и панелей, бытовых электроприборов и пр.

ПОВ применяются в локальных волоконно-оптических системах связи на участках длиной до 3 км, а также для внутриобъектовой связи. Стоимость кабелей на их основе на 70-90% дешевле, чем кабелей на основе кварцевых волокон. На основе ПОВ изготовляют гибкие изолирующие вставки, которые применяются на электрических подстанциях для обеспечения безопасности персонала, обслуживающего системы управления мощными выключателями Высокая гибкость ПОВ позволяет выпускать волокна диаметром свыше 400 мкм, что облегчает условия ввода в них излучения и стимулирует их применение.

Оптические свойства полимеров

ПОВ предназначены в основном для работы в видимой области спектра. За пределами видимой области в ультрафиолетовой и ближней инфракрасной зонах светопропускание используемых полимеров падает, и эффективность их применения снижается (рис. 2).

Оптические потери ПОВ состоят из собственного поглощения, которое зависит от структуры и качества материала и несобственного поглощения, определяемого загрязнениями металлами переходной группы и оптическими примесями. Кроме того, несобственные потери вызывают неровности на границе сердцевины и оболочки, а также двойное лучепреломление материала.

Влияние несобственных факторов можно уменьшить за счет усовершенствования технологии изготовления ПОВ.

Таким образом, предельные характеристики потерь ПОВ могут быть установлены, если принимать во внимание потери на собственное поглощение и рассеяние материала. Поглощение света полимером в ИК-области спектра связано с возбуждением колебаний молекул. В ближней и средней ИК-областях (0,75-25 мкм) проявляются внутримолекулярные колебания, при которых меняется относительное расположение ядер атомов, составляющих молекулу.

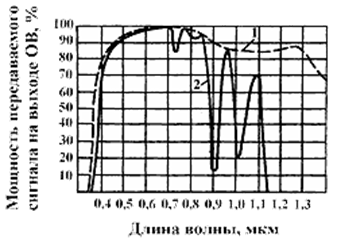

Рис. 2. Зависимость мощности передаваемого сигнала на выходе ОВ от длины волны. 1 - кварцевое ОВ; 2 - ПОВ

Такие колебания сопровождаются изменением длин связей, соединяющих атомы (валентные колебания), и валентных углов между связями (деформационные колебания).

В каждом молекулярном колебании принимают участие в той или иной

степени все атомы молекулы. Тем не менее, можно выделить такие колебания, в которых участвуют главным образом определенные атомы или группы атомов, роль остальных атомов молекулы оказывается незначительной. Частоты этих колебаний сохраняются в спектрах различных соединений и называются характеристическими

В спектрах поглощения тем больше полос и меньше окон прозрачности, чем сложнее химическое строение полимера (наличие в его макромолекуле ароматических колец, гетероатомов, кратных связей и пр.).

Макромолекулы с одной и той же химической структурой, но различной конфигурацией или конформацией (молекулы одной и той же химической структуры, отличающиеся геометрической формой благодаря возможности поворотов отдельных звеньев вокруг простых связей, соединяющих эти звенья) имеют разные колебания, а, следовательно, и различия в спектрах поглощения. Полимерные цепи могут содержать также примесные группы разного происхождения. Эти группы в молекулах полимера могут появиться в процессе полимеризации или образоваться в результате деструктивных и окислительных процессов при его переработке

Кроме того, полимеры могут содержать остатки инициаторов, растворителей, катализаторов, а также специальные добавки. Добавки вводят для сохранения свойств полимеров при их переработке и эксплуатации (стабилизаторы) или для модификации свойств полимерного материала (пластификаторы, наполнители, красители, антистатики и пр.). Все соединения, которые образуются или вводятся в полимеры, в той или иной мере влияют на их оптические свойства.

Группы, избирательно поглощающие в этих областях спектра и определяющие окраску соединения (если поглощение оказывается в видимой области), называются хромофорами. Как правило, этот термин относится к группам, обусловливающим поглощение в интервале длин волн от 0,2 до 1,0 мкм. Присутствие в молекуле вблизи хромофорных групп других групп - таких, как ОН, NH2, ОСH3, увеличивает длину волны поглощения (батохромный эффект). Такие группы, которые сами не поглощают, но повышают интенсивность поглощения и смещают его в длинноволновую область спектра, называют ауксохромами. Смещение полос поглощения и изменение их интенсивности наблюдается и при взаимодействии хромофорных групп между собой.

Если исходить из предпосылки, что состояние молекулярных связей у полимеров при температуре выше температуры стеклования сохраняется, то можно считать, что потери на собственное рассеяние у полимерных материалов обусловлены рэлеевским рассеянием, возникающим вследствие флуктуации плотности полимеров. У аморфных полимеров отмечаются лишь обычные флуктуации плотности, которые можно наблюдать в жидком состоянии, и не зафиксировано анизотропии, не свойственной жидкости. Существенные структурные изменения у жидкого и твердого аморфного полимера отсутствуют.
