Из кубовой части колонны 11 вытекает вода с содержанием метилового спирта меньше 0,5%.

Схема 1. Технологическая схема производства хлористого винила по Остромысленскому

Обозначения на схеме 1:

1—мерник щелочи,

2—мерник метилового спирта,

3—мерник дихлорэтана,

4—реактор,

5—обратный холодильник,

6—ректификационная колонна X. В.,

7—холодильник хлорвинила,

8—сборник жидкого хлорвинила,

9—сборник маточника,

10—колонна д/отгона метилового спирта,

11—ректификационная колонна,

12—дефлегматор,

13—холодильник метилового спирта,

14—сборник метилового спирта.

Основные параметры производства

Температура в реакторе 75°С

Давление 2,5 атм.

Соотношение компонентов, подаваемых в реактор:

едкий натр, спирт, дихлорэтан 2:1:2

Температура за обратным холодильником не более 45°С

Температура верха ректификационной колонны хлористого винила 6 — 13°С

Температура куба колонны не выше 30°С

Давление в колонне 0,7 атм.

Температура верха отпарной колонны 92°С

Температура куба отпарной колонны 110°С

Температура верха ректификационной спиртовой колонны 11 75°С

Температура куба ректификационной колонны 105°С

1.3 Производство хлористого винила гидрохлорированием ацетилена

По описываемой схеме (Схема 2) производство хлористого винила осуществляется методом гетерогенного газофазного катализа путем пропускания смеси ацетилена и хлористого водорода над твердым катализатором—сулемой, нанесенной на активированный уголь. Температура реакционной зоны 150—220°С, давление атмосферное.

Процесс, протекающий в реакционной зоне, соответствует суммарному уравнению

С2Н2 + НСl → С2Н3Сl.

Реакция получения хлористого винила протекает через ряд стадий с образованием промежуточных и побочных продуктов:

C2H2 + HgCl2 →ClСH = CHHgCl,

ClCH = CHHgCl + HCl → CH2 = CHCl + HgCl2,

О

ClCH = CHHgCl + H20 → СНзС < + HgCl2.

Н

Для уменьшения выхода ацетальдегида, поступающие ацетилен и хлористый водород подвергаются осушке. Ацетилен поступает в систему через гидрозатвор 18 и ротационным компрессором через водоотделитель 17 подается в холодильник 6, охлаждаемый рассолом с температурой 0°С. Сконденсировавшаяся влага отбирается внизу холодильника; ацетилен проходит в осушитель ацетилена 7, заполненный кусками твердого едкого кали. Образующаяся 45%-ная водная щелочь с примесью поташа спускается внизу сборника, систематически подогреваясь для предотвращения кристаллизации. Осушенный ацетилен поступает в смеситель газов 19. Туда же направляется через ловушку 1 хлористый водород.

Смесь газов из смесителя 19 поступает в контактный аппарат 8, где протекает основная реакция получения хлористого винила

С2Н2 + НС1→ С2НзС1.

Контактный аппарат—трубчатый. Трубки контактного аппарата заполнены активированным углем, пропитанным раствором сулемы. Температура в зоне реакции 150—200°С.

Реакционные газы, содержащие хлористый винил, хлористый водород, непрореагировавший ацетилен, уксусный альдегид, инерты и др., охлаждаются в холодильнике 20, проходят через абсорбер 16, наполненный активированным углем, с целью освобождения от паров ртути. Далее для отмывки хлористого водорода реакционные газы промываются водой в скруббере 9. Отходящая из скруббера соляная кислота содержит 28% НС1. Для окончательной отмывки от хлористого водорода реакционные газы проходят в щелочную башню 10, орошаемую концентрированным раствором едкого кали (40%), который из емкости 21 центробежным насосом перекачивается на верх щелочной башни. Из промывной щелочной башни реакционные газы поступают в конденсатор 2, где охлаждаются до 10°С, благодаря чему из газов конденсируется влага. Для окончательной сушки и освобождения от углекислого газа реакционные газы проходят через щелочной осушитель 11, наполненный кусками едкого кали. Образующийся раствор 65%-ной щелочи стекает в сборник 22 и периодически откачивается в сборник 21. Во избежание кристаллизации щелочи в нижней части осушителя 11 смонтирован паровой змеевик.

Очищенный от хлористого водорода, углекислого газа и ацетальдегида газообразный хлористый винил с примесью дихлорэтана и др. проходит холодильник 12, охлаждаемый рассолом с температурой—35°С и поступает на дистилляцию для отделения дихлорэтана, остатков ацетальдегида и ацетилена. В дистилляционной колонне 3 температура куба +30, вследствие чего ацетилен и хлористый винил идут через верх колонны в конденсатор 4, где температура 30°С. Сконденсировавшийся хлористый винил частично стекает в колонну 3, остальная часть направляется в газоотделитель 5. Из куба дистилляционной колонны в сборник 23 вытекают кубовые остатки, состоящие в основном из дихлорэтана.

В газоотделителе 5 происходит отделение ацетилена. Хлористый винил, частично испаряющийся и увлекаемый ацетиленом, конденсируется в трубчатой части газоотделителя, охлаждаемого рассолом с температурой 35°С. Из куба газоотделителя хлористый винил стекает в ректификационную колонну 14. Легколетучие примеси и ацетилен через дефлегматор 13 уходят в дистилляционную колонну 3. Хлористый винил из куба ректификационной колонны 14 с температурой 13—18°С проходит через холодильник 15, охлаждается до—30°С и поступает в емкость хлористого винила 24, как готовый продукт. Из куба колонны периодически спускается некоторое количество кубовых остатков в сборник 25.

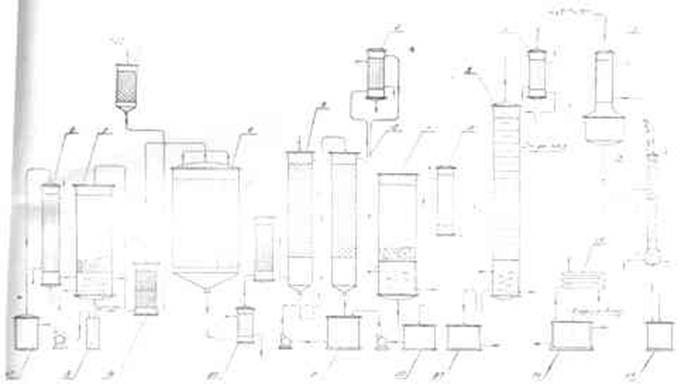

Схема 2. Технологическая схема производства хлористого винила гидрохлорированием ацетилена

Обозначения на схеме 2:

1—ловушка,

2—конденсатор,

3—дистилляционная колонна,

4—конденсатор трубчатый,

5—газоотделитель,

6—холодильник,

7—осушитель ацетилена,

8—контактный аппарат,

9—промывная водяная башня,

10—промывная щелочная башня,

11 —осушитель щелочной,

12—холодильник трубчатый,

13—дефлегматор.

14—колонна ректификации,

15—противоточный холодильник,

16 – абсорбер,

17- водоотделитель,

18—гидравлический затвор,

19—смеситель газа,

20—холодильник воздушный.

21—емкость циркуляционной щелочи,

22— сборник щелочи,

23- сборник кубовых остатков,

24 – емкость для хлорвинила,

25— сборник кубовых остатков.

Основные параметры производства

Температура в контактном аппарате 150-200°С

Давление перед контактным аппаратом 0,2 атм.

Температура куба дистилляционной колонны 30°С

Температура верха ректификационной колонны —35°С

Температура куба ректификационной колонны —15°С

Катализатор—активированный уголь марки АР—3, пропитанный

10%-ным раствором сулемы в соляной кислоте

Обогрев контактного аппарата производится подогретым маслом

1.4 Производство хлористого винила пиролизом дихлорэтана

Сущность получения хлористого винила пиролизом дихлорэтана заключается в дегидрохлорировании дихлорэтана в паровой фазе в присутствии катализатора—активированного угля—при температуре 500°С. Процесс осуществляется по следующей схеме (Схема 3).
