Задача №1

Для реакции водяного газа

CO + H2O = CO2 + H2

Определить возможное направление реакции и равновесный состав газа при температурах :

t = 700° C

t2 = 800° C

t3 = 900° C

t4 = 1000° C

если исходная газовая смесь содержит 23% СО и 27% H2O, 20% CO2 и 30% H2.

Решение:

Равновесный состав газа в реакции водного газа

CO + H2O = CO2 + H2

Данная реакция имеет место во многих процессах горения топлива, определяя в значительной степени состав газа в доменной печи при взаимодействиях водяного пара с коксом при мокром и сухом тушении.

Равновесие реакции количественно характеризуется константой равновесия:

Данная система трехкомпонентная и однофазная, поэтому

C = k – f + n = 3 – 1 + 1 = 3

Значит, равновесный состав газа зависит от трех факторов: температуры Т и 2-х исходных концентраций.

Константа равновесия реакции может быть рассчитана по эмпирическому уравнению:

По условию задачи известен исходный состав газа:

23% CO

27% H2O

Значит, в 100 моль исходного газа содержалось такое же количество моль каждого компонента:

ni = %i

Допустим, что при некоторой температуре t° C реакция возможна в прямом направлении и к моменту достижения равновесия прореагирует Х моль СО с Х моль H2O и появилось Х моль H2 и Х моль СО2. Тогда при равновесии количества молей газов ( об.%)

(23-Х) моль СО (27-Х) моль H2O

(20+Х) моль СО2 (30+Х) моль H2

Решая уравнение (3) относительно Х при различных температурах, получаем два значения корня уравнения (3), приведенных в таблице 1.

Таблица 1.

t° C

Кр

Х1 моль

Х2 моль

% СО

% H2O

% CO2

% H2.

700

1,645

3,24

202

19,8

23,7

23,2

33,2

800

1,080

0,67

1322

22,3

26,3

20,7

30,7

900

0,760

-1,46

-365

24,5

28,5

18,5

28,5

1000

0,566

-3,23

-177

26,2

30,2

16,8

26,2

Из таблицы следует, что только корень Х1 имеет физический смысл. По знаку этого корня оцениваем возможные направления реакции каждой температуре. Отрицательные значения вызваны протеканием реакции влево. Направление процесса можно определить по известному уравнению изотермы реакции:

∆G = RT (ln Пр – ln Кр) (4)

При 700, 800 ° C Кр > Пр ∆G < 0 , прямая реакция

При 900, 1000 ° C Кр < Пр ∆G < 0 , обратная реакция

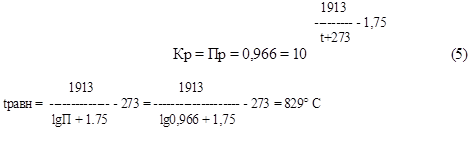

Температура, при которой исходная смесь находится в равновесии :

Таблица 1 иллюстрирует влияние температуры на равновесный состав газа. Повышение температуры вызывает увеличение концентрации исходных веществ, т.е. равновесие смещается в обратном направлении. Это характерно для экзотермических реакций. Оценим среднее значение теплового эффекта реакции

Сравнивая это уравнение с уравнением 2, получаем

Равновесная температура для исходной смеси может быть найдена и графически:

Рисунок 1. К определению равновесной температуры.

Задача №2

Равновесный состав газа в реакции Бела-Будуара

Ств + CO2 = 2СО

Данная реакция имеет место во всех процессах взаимодействия газовой фазы с твердым углеродом в коксохимическом производстве и металлургии. Поскольку система двухкомпонентная и двухфазная, то вариантность:

C = k – f + n = 2 – 2 + 2 = 2

т.е. равновесный состав зависит от 2-х параметров ( Т и Р )

%CO равн = φ (Т,Р)

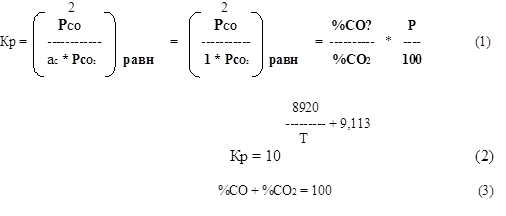

Преобразуем уравнение №1, получим:

Р * %CO² + Кр * 100%СО - 100² * Кр = 0 (4)

Решение этих уравнений относительно %СО является решением квадратного уравнения. Один из корней этого уравнения положительный, а другой всегда отрицательный и не имеет физического смысла.

Результаты расчетов равновесного состава газа при разных давлениях представлены в таблице №2.

Таблица 2. Равновесный состав газа.

t° C

Кр

Об. %CO при давлениях (атм.)

0,5

1,0

3,5

402

0,0001

1,26

0,89

0,48

579

0,0445

27,5

19,0

10,7

690

0,7152

67,8

56,1

36,1

829

10,53

95,7

92,0

79,2

936

54,74

99,1

98,2

94,3
