Метод UNIFAC основан на модели UNIQUAC, которая представляет избыточную энергию Гиббса (и логарифм коэффициента активности) как комбинацию двух эффектов. Таким образом, используется уравнение:

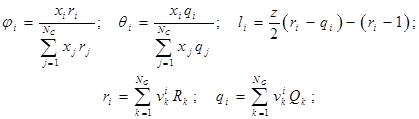

Комбинационный член рассчитывается непосредственно по уравнению UNIQUAC с использованием параметров площади и объема Ван дер Ваальса, рассчитанных по индивидуальным структурным группам :

где:

NC – число компонентов;

NG – число различных групп в смеси;

z – согласованное число для пространственной решетки, равное 10;

– число функциональных групп типа k в молекуле i;

Rk – параметр объема для функциональной группы k;

Qk – параметр площади для функциональной группы k;

xi – мольная доля компонента i в жидкой фазе.

Материальный баланс процесса экстрактивной ректификации

Экстрактивная ректификация отличается от обычной тем, что в колонну кроме исходной смеси и флегмы вводят разделяющий агент, причем его расход чаще всего значительно превышает расходы других материальных потоков, что влечет за собой соответствующее изменение материального и теплового балансов процесса ректификации.

Ректификационная колонна состоит из 3 основных частей:

1) регенерационная, которая располагается выше точки ввода разделяющего агента и предназначена для очистки отбираемого дистиллата от разделяющего агента путем обычной ректификации;

2) укрепляющая, располагается между точками ввода исходной смеси и разделяющего агента. В ней происходит обогащение восходящего пара компонентами, отбираемыми в виде дистиллата;

3) исчерпывающая, расположенная ниже точки ниже ввода исходной смеси. Предназначена для выделения из истекающей жидкости компонентов, отбираемых в виде дистиллата.

В регенерационной части колонны мольные доли РА в паре(), в жидкости () и (хр)д связаны условием материального баланса по уравнению (1):

D= L+ П(хр)д,где (хр)д концентрация РА в дистиллате(1)

Если (хр)д = 0, то = (2)

Для произвольного сечения укрепляющей части экстрактивной колонны, если РА не содержит компонентов исходной смеси, то МБ по произвольному компоненту выражается уравнением:

Dn+1 yn+1=LnXn+ПXд илиуn+1 =x n + xд(3)

где D, G, L и П- молярные расходы пара, разделяющего агента, жидкости и дистиллата; n -номер тарелки считая сверху вниз. [12]

Это уравнение выражает зависимость между концентрациями любого компонента в паре и жидкости, проходящих через произвольное сечение укрепляющей части колонны экстрактивной ректификации.

Материальный баланс произвольного участка исчерпывающей части колонны, включая куб, выражается уравнением:

Lm=Dm-1+G+Wk(4)илиy =-(5)

где Wk- молярный расход компонентов заданной смеси, отбираемой в виде кубового остатка; m- номер тарелки (снизу вверх).

где - приведенное флегмовое число исчерпывающей части колонны для экстрактивной ректификации.

В кубе имеет место скачкообразное возрастание концентрации РА, поскольку величина Wk всегда составляет лишь часть величины W для произвольной тарелки. При подаче в колонну исходной смеси в виде жидкости скачкообразное изменение концентрации РА происходит также на тарелке питания. В этом случае концентрация РА в укрепляющей части больше, чем в исчерпывающей. Соответственно с этим изменяются и условия равновесия между жидкостью и паром.

В зависимости от распределения концентрации РА по высоте колонны изменяется и температура. Наивысшую температуру кипения имеет кубовая жидкость с максимальной в ней концентрацией РА. Затем на ближайших к кубу тарелках температура резко понижается и далее по мере приближения к точке ввода РА температура продолжает медленно уменьшаться. Обусловлено это, с одной стороны, понижением температуры кипения в связи с возрастанием концентрации отгоняемого компонента, а с другой стороны,- уменьшением гидравлического сопротивления части колонны, находящейся выше рассматриваемого сечения. Выше точки ввода РА температура резко понижается в связи с резким уменьшением его концентрации. При подаче в колонну исходной смеси в виде жидкости вблизи тарелки питания происходит резкое изменение температуры, обусловленное скачкообразным изменением концентрации РА. [12]

Постановка задачи

Целью данной работы является поиск оптимальной схемы экстрактивной ректификации смеси бензол-циклогексан-этилбензол-н-пропилбензол, содержащей один бинарный азеотроп. Для этого необходимо выполнить:

· параметрическую оптимизацию традиционных схем экстрактивной ректификации;

· сравнение полученных результатов и выбор энергосберегающего решения.

Расчетно-экспериментальная часть

Программный комплекс PRO/ II

Данная программа предназначена для проектно-поверочного расчета и поверочного расчета химико-технологических процессов и, в частности, процесса ректификации. Программа включает широкий набор методов, позволяющих создавать модели для широкого круга систем, использующихся в различных отраслях химической промышленности. В программе совместно с термодинамическими методами могут также быть использованы транспортные свойства индивидуальных соединений и их смесей. Последние включают в себя вязкости паров и жидкости, теплопроводности паров и жидкости и диффузию жидкости. Расчет поверхностного натяжения на границе пар-жидкость, хотя это и не транспортное свойство, также относится к этой группе. Транспортные свойства находят применение в строгих расчетах теплопередачи, расчетах перепадов давления, расчетах колонн с ситчатыми тарелками и насадочных колонн.

Требования к аппаратным средствам

Для работы программы PRO/II требуется: IBM совместимый компьютер с процессором 80386 и выше, имеющий 4 и более мегабайта оперативной памяти. Операционная система MS Windows версия 3.1, Windows-95 или более поздняя версия.

Выходные данные программы
