Мольная масса жидкости в верхней и нижней частях колонны соответственно равна :

(9)

(10)

где Мб и Мт - мольные массы бензола и толуола

xср.в и xср.н - средний мольный состав жидкости соответственно в верхней и нижней частях колонны:

Тогда

Аналогично находится мольная масса исходной смеси:

Мольную массу дистиллята можно принять равной мольной массе бензола.

Подставив результаты соотношения в (7) и (8) получаем:

2.1.5 Определение среднего массового расхода по пару

Средние массовые потоки пара в верхней и нижней частях колонны соответственно равны :

(11)

(12)

где и- средние мольные массы паров в верхней и нижней частях колонны:

(13)

(14)

где средние значения состава паровой фазы рассчитываются аналогично жидкой фазе и равны:

Тогда из формул (13) и (14) следует

Подставив результаты в (11) и (12) получаем:

2.2 Скорость пара и диаметр колонны

На этой стадии необходимо выбрать тип тарелки. Поскольку предполагается, что жидкость не содержит взвешенных частиц выберем используем ситчатые тарелки.

Допустимая скорость в верхней и нижней части колонны определяется по формуле:

(15)

Поскольку плотности бензола и толуола близки, то плотность жидкой фазы может быть приближенно определена как 796 кг/м3.

Средняя плотность пара для нижней и для верхней части колонны может быть определена по формуле:

(16)

где t - температура для верхней или для нижней части колонны.

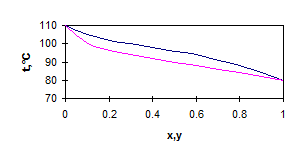

Температура в колонне, в свою очередь, определяется по диаграмме t - x,y, которую можно увидеть на рисунке 2.

По средним составам фаз определим температуру в верхней части колонны 89°С, в нижней части колонны 102°С.

Тогда по формуле (16) рассчитываем плотность паровой фазы соответственно в нижней и верхней части колонны.

Сейчас можно рассчитать допустимые скорости как в верхней, так и в нижней части колонны:

Диаметр колонны может быть определен по формуле:

(17)

Диаметр колонны принимается одинаковым по всей ее высоте и как правило равен большему из определенных. Однако, в данном случае различия между скоростями в верхней и нижней части колонны не велики поэтому можно использовать средние значения:

Подставив их в формулу (17) получим:

м

Приняв стандартный размер обечайки равным 1,8м уточним рабочую скорость пара. Она будет равной 0,82м/с.

На данном этапе необходимо выбрать тарелку из ряда стандартных. Опуская процесс выбора, отметим, что это тарелка ТС-Р с ниже приведенными характеристиками:
