Содержание

Введение.

Глава 1. Основные методы выращивания синтетических ювелирных камней

Глава 2. Синтетические корунды

Глава 3. Синтетические ювелирные камни разной природы.

3.1. Синтетическая шпинель.

3.2. Синтетический берилл (изумруд)

3.3. Синтетический кварц

3.4. Синтетический рутил

3.5. Титанат стронция (фабулит)

3.6. Иттрий-алюминиевый гранат (ИАГ)

3.7. Ниобат лития

3.8. Фианит

Глава 4. Синтетический алмаз

Глава 5. Как отличить природные ювелирные камни от их синтетических аналогов

Глава 6. Имитация драгоценных камней из стекла

Выводы.

Список использованной литературы.

Введение

Драгоценные камни издавна являлись предметом воспроизведения, одна­ко только в конце XIX в. достижения химии и физики позволили создать синтетические драгоценные камни, не отличающиеся по своим свойствам от природных камней, а часто и превосходящие их. Археологическими исследованиями установлено, что в Древнем Египте (около 3 тыс. лет до н.э.) изготавливали цветные стекла, которые использовали как украше­ния и амулеты. Имитации драгоценных камней из стекла были широко распространены в Древнем Риме.

В "Естественной истории" Плиний Старший писал, что карбункулы (рубины) "подделываются из стекла так же, как и другие драгоценные камни, познаются они по пленкам внутри и по тяжести, а иногда по пу­зырькам, светящимся подобно серебру". Он же описал трехслойный сар­доникс, называемый триплетом. Этот материал подгонялся и склеивался из трех слоев – черного, белого и красного.

Позже стали применять дублеты, состоящие из двух различных камней – сверху драгоценный, а снизу менее дорогой: горный хрусталь или стекло и т.п. В 1758 году австралийский химик Иозеф Штрасс разработал способ изготовления стеклянного сплава, чистого и бесцветного с относительно высоким показателем преломления. Сплав, состоящий из кремния, окиси железа, окиси алюминия, извести и соды, прекрасно гранился и шлифовался и после огранки напоминал бриллианты. Такой искусствен­ный камень называется "стразом" по фамилии ученого.

Настоящий переворот в получении синтетических драгоценных камней был произведен французским химиком М. А. Вернейлем, который в 1892 г. разработал способ получения синтетического рубина. В промышленности этим методом стали пользоваться для выращивания синтетиче­ских рубинов, а затем и для синтеза других драгоценных камней – сапфи­ра, шпинели, александритоподобного корунда и других камней. По мере развития и совершенствования техники выращивания монокристаллов были разрабо­таны другие способы, которые позволяли получить ряд других синтетиче­ских камней – аналогов природного рутила, кварца, алмаза, изумруда. В последние годы созданы и новые виды кристаллов, аналогов кото­рых нет в природе, – фабулит, иттрий-алюминиевый гранат, фианит.

Таким образом, в настоящее время существуют следующие виды синтетических ювелирных камней и их имитаций: 1) синтетические ювелирные камни, имеющие природные аналоги: корунды – рубин и сапфир, шпинель, рутил, алмаз, изумруд, кварц, александрит, опал, бирюза; 2) синтетические материалы, не имеющие природных аналогов: титанат стронция – фабулит, ниобат лития, иттрий-алюминиевый гранат, фианит и др.; 3) имитации ювелирных камней: стекла, дублеты и триплеты.

Синтетические ювелирные камни представляют собой искусственные кристаллы, полученные химическими или физическими методами, имею­щие свойства, аналогичные природным камням тех же названий. Г.В. Банк пишет о том, что новые номенклатурные предписания специальной комис­сии от 1970 г. установили более четкие определения синтетических кам­ней: "Синтетические камни – суть окристаллизованные продукты, получе­ние которых полностью или частично является делом рук человека. Их химический состав, кристаллическая структура и физические свойства в широком диапазоне совпадают с таковыми их природных прототипов (подлинных драгоценных и поделочных камней)".

Глава 1. Основные методы выращивания синтетических ювелирных камней

В настоящее время существует ряд способов изготовления синтетических камней.

Синтез драгоценных ювелирных и технических камней по способу М.А. Вернейля считается классическим и является первым промышлен­ным методом выращивания кристаллов корунда, шпинели и других син­тетических кристаллов. В мире ежегодно выпускается около 200 т синте­тического корунда и шпинели. Метод Вернейля заключается в следующем: к горелке с направленным вниз соплом через внешнюю трубу подводится водород, а через внутреннюю – кислород. В ток кислорода подается из­мельченный порошок окиси алюминия зернистостью около 20 мкм, полу­ченный прокаливанием алюмоаммиачных квасцов, который при этом на­гревается до определенной температуры и затем попадает в водородно-кислородное пламя гремучего газа, где он расплавляется. Внизу под соп­лом располагается стержень из спеченного корунда, выполняющего роль кристаллоносителя. На него стекает расплавленная окись алюминия, образуя шарик расплава. Стержень кристаллоносителя постепенно опускается со ско­ростью 5 – 10 мм/ч, при этом обеспечивается постоянное нахождение рас­плавленной растущей части корунда в пламени. На рисунке показана прин­ципиальная схема установки для выращивания кристаллов этим методом. Диаметр образовавшихся кристаллов ("булек") обычно достигает 20 мм, длина 50 – 80 мм, иногда их размер гораздо больше. Бульки представляют собой поликристаллы. Для получения монолитного монокристалла буль­ку оплавляют путем подачи кислорода. При этом на оплавленной поверх­ности бульки часть кристаллов остается неразрушенной и они при после­дующем охлаждении бульки начинают расти за счет оплавленных разру­шенных кристаллов.

Для получения рубина к порошку окиси алюми­ния добавляют окись хрома, для синтеза сапфира – окись железа и титана, для синтеза александритопо-добного корунда – соли ванадия. Этим же методом выращивают синтетический рутил и титанат стронция.

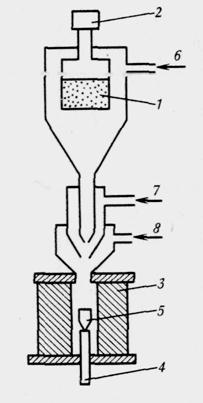

Рис. 1. Схема аппа­рата Вернейля:

1 – шихта; 2 – до­затор; 3 – кристал­лизационная каме­ра; 4 – кристаллодержатель; 5 – кри­сталл; 6,8 – подача кислорода; 7 – по­дача водорода.

Второй распространенный метод выращивания синтетических кристаллов драгоценных камней – способ Чохральского. Он заключается в следующем: расплав вещества, из которого предполагается кри­сталлизовать камни, помещают в огнеупорный ти­гель из тугоплавкого металла (платины, родия, иридия, молибдена или вольфрама) и нагревают в высокочастотном индукторе. В расплав на вытяж­ном валу опускают затравку из материала будущего кристалла, и на ней наращивается синтетический ма­териал до нужной толщины. Вал с затравкой посте­пенно вытягивают вверх со скоростью 1 – 50 мм/ч с одновременным выращиванием при частоте вращения 30 – 150 об/мин. Вращают вал, чтобы выровнять температуру расплава и обеспечить равномерное рас­пределение примесей. Диаметр кристаллов до 50 мм, длина до 1 м. Методом Чохральского выра­щивают синтетический корунд, шпинель, гранаты, ниобат лития и другие искусственные камни.
