3. Устройства для измерения давления

Рабочее давление в жидкостной хроматографии является очень важным параметром, который обязательно должен контролироваться. Измерители давления устанавливают на выходе насоса. В комплектных приборах и многих насосных системах в качестве измерителей давления используют тензодатчики с цифровой индикацией показаний. Они имеют высокую точность и малый внутренний объем, что позволяет быстро заменять растворитель в системе. Кроме того, информация о давлении, передаваемая в виде электрического сигнала, дает возможность реализовать простую схему установки предельно допустимого диапазона давлений, при отклонении от которого насос автоматически отключается. К недостаткам этих устройств можно отнести усложнение аппаратуры и высокую цену. Если насосная система не снабжена тензодатчиком, обычно применяют манометры с трубкой Бурдона. Они достаточно надежны, просты, дешевы и обладают демпфирующими свойствами. Главными недостатками манометров в условиях ВЭЖХ являются большой не промываемый объем, ограниченная коррозионная стойкость и меньшая, чем у тензодатчиков, точность измерения. Проявление указанных недостатков можно существенно уменьшить путем выбора манометра с оптимальным диапазоном измерения и его присоединения к системе через длинный капилляр с внутренним диаметром ≤0,5 мм. Некоторыми фирмами выпускаются также проточные манометры, не имеющие не промываемого объема.

4. Демпферы

Поршневые и диафрагменные насосы, наиболее широко используемые в современной ВЭЖХ, создают пульсирующие потоки, что затрудняет детектирование и приводит к ухудшению характеристик колонок. Для сглаживания пульсации используют различные демпфирующие устройства, вместимость которых изменяется с изменением давления. Так, в трубках Бурдона изменение объема происходит за счет сжатия и расширения находящегося в них газа. Простейший демпфер состоит из манометра Бурдона и гидравлического сопротивления, в качестве которого обычно используют длинный отрезок стального капилляра с внутренним диаметром ≤0,5 мм. Если трубка манометра заполнена жидкостью, происходит только сглаживание пульсации за счет рассеивания части энергии сжатой жидкости при разгибании трубки, и эффективность демпфирования снижается. Падение давления в таком демпфере зависит от сопротивления капилляра и может достигать 3—4 МПа. Хорошими демпфирующими свойствами обладают прокатанные (сплющенные) тонкостенные трубки из нержавеющей стали, свернутые в плотную спираль в виде пружины. Устройство, изготовленное из трубки длиной 1,8 м с наружным диаметром около 6 мм и толщиной стенки 0,5 мм, снижает уровень пульсации на 95% при рабочем давлении до 20 МПа. Демпферы этого типа нетрудно изготовить самостоятельно, прокатав трубку на вальцах. Варьируя диаметр, толщины и преимущество: растворитель, находящийся в манометре, практически не может попасть в поток подвижной фазы. длину трубки, получают демпферы с наибольшей эффективностью в определенном диапазоне рабочего давления. Эффективность демпфера пропорциональна длине трубки, а «жесткость» возрастает с уменьшением ее диаметра. Эти устройства выгодно отличаются от трубок Бурдона отсутствием не промываемого объема, но последний часто слишком велик, что ограничивает их использование при градиентном элюировании. Эти демпферы обычно включают по проточной схеме (рис.1, а). По некоторым данным, включение по схеме 8.17, б повышает эффективность демпфирования. Для промывки устройства при смене растворителя предусмотрен кран 4.

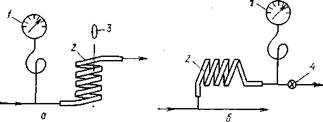

Рис.1 Варианты включения демпфера в хроматографическую систему 1 — манометр; 2 — демпфер; 3 — поперечное сечение демпфера; 4 — запорный кран

В мембранных демпферах колебания потока сглаживаются |йа счет перемещения упругой металлической диафрагмы (мембраны); с другой стороны к мембране приложено постоянное давление, создаваемое газом, пружиной или жидкостью с высоким коэффициентом сжимаемости. Лучшие конструкции мембранных демпферов имеют очень маленький внутренний объем и являются наиболее пригодными для работы с градиентным элюированием.

5. Шприцы для ввода проб

В ВЭЖХ пробу вводят в дозатор при помощи микрошприцов. Шприцы, применяемые для ввода в петлевые краны-дозаторы, в принципе аналогичны используемым в газовой хроматографии, но снабжены иглой, кончик которой обрезан перпендикулярно оси. Шприцы различаются по способу крепления иглы (вклеенная или сменная) и по уплотнению рабочей пары (притертый металлический плунжер или шток с фторопластовым уплотнением). Самые простые и дешевые шприцы имеют вклеенную иглу и металлический плунжер. Шприцы с фторопластовым уплотнением (Gas Tight) характеризуются повышенной коррозионной стойкостью и герметичностью: через уплотнение не происходит утечки газа при его давлении до 0,8—1,5 МПа. Кроме того, они гораздо легче отмываются, а изношенный уплотняющий элемент достаточно просто заменить. Эти шприцы особенно рекомендуются для работы с высокополярными и коррозионно-активными веществами и с подвижной фазами, представляющими собой солевые и буферные растворы. Практически все шприцы со сменной иглой можно применять как в газовой, так и в жидкостной хроматографии: нужно только установить в них соответствующую иглу. При работе с кранами-дозаторами, рассчитанными на частичное заполнение дозы, с целью повышения точности вводимого объема пробы следует использовать шприцы минимально возможного объема (обычно от 10 до 50 мкл). При полном заполнении петли вместимость шприца должна быть как минимум вдвое больше объема дозы. В эксклюзионной хроматографии, как правило, вводят полную дозу, объем которой значительно больше, чем в других видах ВЭЖХ, и составляет 50—300 мкл. В соответствующих кранах-дозаторах канал ввода пробы обычно оснащен герметично закрепленной иглой, в которую вставляют шприц, предназначенный для работы с обычными съемными (не путать со сменными) иглами. Для таких дозаторов лучше всего использовать шприцы вместимостью 100—1000 мкл с фторопластовыми уплотнением и посадочным конусом (например, шприцы Гамильтон, типа TLL), так как в случае стеклянного или металлического посадочного конуса герметичность этого соединения нарушается значительно быстрее. Такие же шприцы применяют и в препаративной ВЭЖХ. Для введения пробы непосредственно в поток элюента через прокалываемую мембрану (шприцевые дозаторы) используют специальные шприцы с углом заточки иглы 22°. Эти шприцы имеют особые уплотнения, рассчитанные на давления до 35 МП а, и оснащены защитными приспособлениями, предотвращающими выбрасывание поршня в момент прокола мембраны. Если давление в колонке не превышает 7—10 МПа, можно применять шприцы вместимостью до 50 мкл с фторопластовым уплотнением поршня.

6. Измерители скорости потока

Скорость потока и ее стабильность во времени существенно влияют на правильность и воспроизводимость характеристик удержания в ВЭЖХ. Эти параметры особенно важны в эксклюзионной хроматографии, где даже незначительное изменение скорости потока приводит к большим ошибкам определения молекулярных масс полимеров. Кроме того, изменение скорости потока указывает на неполадки в аппаратуре (например, негерметичность жидкостного тракта или засорение клапанов насоса), поэтому желательно измерять ее не менее двух-трех раз в день.
