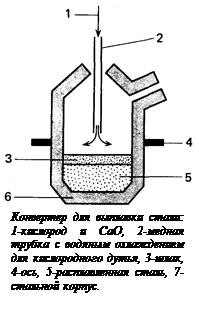

В кислородно-конвертерном процессе используется кислородный конвертер с основ­ной футеровкой (кладкой). Конвертер загружают в наклонном положении расплавленным чугуном из плавильной печи и металлоломом, затем возвращают в вертикальное положение. После этого в конвертер сверху вводят медную трубку с водяным охлаждением и через нее направляют на поверхность расплавленного железа струю кислорода с примесью порошкообразной извести (СаО). Эта «кислородная продувка», которая длится 20 мин, приводит к интенсивному окислению примесей железа, причем содержимое конвертера сохраняет жидкое состояние благодаря выделе­нию энергии при реакции окисления. Образующиеся оксиды соединяются с известью и превращаются в шлак. Затем медную трубку выдвигают и конвертер наклоняют, чтобы слить из него шлак. После повторной продувки расплавленную сталь выливают из конвертера (в наклонном положении) в ковш.

Кислородно-конвертерный процесс используется главным образом для получе­ния углеродистых сталей. Он характеризуется большой производительностью. За 40-45 мин в одном конвертере может быть получено 300-350 т стали.

В настоящее время всю сталь в Великобритании и большую часть стали во всем мире получают с помощью этого процесса.

Электросталеплавильный процесс. Электрические печи используют главным обра­зом для превращения стального и чугунного металлолома в высококачественные легированные стали, например в нержавеющую сталь. Электропечь представляет собой круглый глубокий резервуар, выложенный огнеупорным кирпичом. Через открытую крышку печь загружают металлоломом, затем крышку закрывают и через имеющиеся в ней отверстия опускают в печь электроды, пока они не придут в соприкосновение с металлоломом. После этого включают ток. Между электродами возникает дуга, в которой развивается температура выше 3000 °С. При такой температуре металл плавится и образуется новая сталь. Каждая загрузка печи позволяет получить 25-50 т стали.

Сталь получается из чугуна при удалении из него большей части углерода, кремния, марганца, фосфора и серы. Для этого чугун подвергают окислительной плавке. Продукты окисления выде­ляются в газообразном состоянии и в виде шлака.

Так как концентрация железа в чугуне значительно выше, чем других веществ, то сначала интенсивно окисляется железо. Часть железа переходит в закись железа:

Реакция идёт с выделением тепла.

Закись железа, перемешиваясь с расплавом, окисляет кремний марганец и углерод:

Si+2FeO=SiO2+2Fe

Mn+FeO=MnO+Fe

C+FeO=CO+Fe

Первые две реакции экзотермичны. Особенно много тепла выде­ляется при окислении кремния.

Фосфор окисляется в фосфорный ангидрид, который образует с окислами металлов соединения, растворимые в шлаке. Но содер­жание серы снижается незначительно, и поэтому важно чтобы в исходных материалах было мало серы.

После завершения окислительных реакций в жидком сплаве содержится ещё закись железа, от которой его необходимо осво­бодить. Кроме того, необходимо довести до установленных норм со­держание в стали углерода, кремния и марганца. Поэтому к концу плавки добавляют восстановители, например ферромарганец (сплав железа с марганцем) и другие так называемые «раскислители». Марганец реагирует с закисью железа и «сраскисляет» сталь:

Мп+FеО=МnО+Fe

Передел чугуна в сталь осуществляется в настоящее время раз­личными способами. Более старым, применённым впервые в сере­дине XIX в. является способ Бессемера.

Способ Бессемера. По этому способу передел чугуна в сталь проводится путём продувания воздуха через расплавленный горя­чий чугун. Процесс протекает без затраты топлива за счёт тепла, выделяющегося при экзотермических реакциях окисления крем­ния, марганца и других элементов.

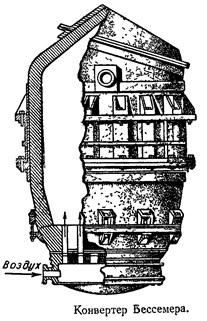

Процесс проводится в аппарате, который называется по фами­лии изобретателя конвертером Бессемера. Он пред­ставляет собой грушевидный стальной сосуд, футерованный внутри огнеупорным материалом. В дне конвертера имеются отверстия, через которые подаётся в аппарат воздух. Аппарат ра­ботает периодически. Повернув аппарат в горизонтальное положе­ние, заливают чугун и подают воздух. Затем поворачивают аппа­рат в вертикальное положение. В начале процесса окисляются же­лезо, кремний и марганец, затем углерод. Образующаяся окись углерода сгорает над конвертером ослепительно ярким пламенем длиной до 8 л. Пламя постепенно сменяется бурым ды­мом. Начинается горение железа. Это указывает, что период интен­сивного окисления углерода заканчивается. Тогда подачу воздуха прекращают, переводят конвер­тер в горизонтальное положе­ние и вносят раскислители.

Процесс Бессемера обладает рядом достоинств. Он протекает очень быстро (в течение 15 ми­нут), поэтому производитель­ность аппарата велика. Для проведения процесса не тре­буется расходовать топливо или электрическую энергию. Но этим способом можно переделы­вать в сталь не все, а только отдельные сорта чугуна. К тому же значительное количество железа в бессемеровском про­цессе окисляется и теряется (велик «угар» железа).

Значительным усовершенст­вованием в производстве стали в конвертерах Бессемера явля­ется применение для продувкя вместо воздуха смеси его с чис­тым кислородом («обогащённого воздуха»), что позволяет получать стали более высокого качества.

Мартеновский способ. Основным способом передела чугуна в сталь является в настоящее время мартеновский. Тепло, необходимое для проведения процесса, полу­чается посредством сжигания газообраз­ного или жидкого топлива. Процесс получения стали осуществляется в пламенной печи – мартеновской печи.

Примеси, содержащиеся в шихте, окисляются свободным, кислородом топочных газов и кислородом, входящим в состав железной руды, окалины и ржавчины.

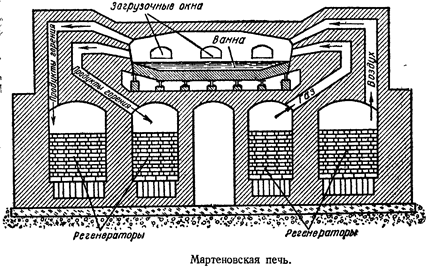

Плавильное пространство мартеновской печи представляет собой ванну, перекрытую сводом из огнеупорного кирпича. В передней стенке печи находятся загрузочные окна, через которые завалочные машины загружают в печь шихту. В задней стенке на­ходится отверстие для выпуска стали. С обеих сторон ванны распо­ложены головки с каналами для подвода топлива и воздуха и от­вода продуктов горения. Печь ёмкостью 350 т имеет длину 25 м и ширину 7 м.

Мартеновская печь работает периодически. После выпуска стали в горячую печь загружают в установленной последовательности лом, железную руду, чугун, а в качестве флюса — известняк или известь. Шихта плавится. При этом интенсивно окисляются: часть железа, кремний и марганец. Затем начинается период быстрого окисления углерода, называемый периодом «кипения», — движе­ние пузырьков окиси углерода через слой расплавленного металла создаёт впечатление, что он кипит.
