Технология модификации вискозных волокон производными диметилметил-фосфоната с целью получения волокон
Рефераты >> Химия >> Технология модификации вискозных волокон производными диметилметил-фосфоната с целью получения волокон

В спектрах модифицированных волокон наблюдаются полосы, соответствующие группам Р=0 (-1250 см»') и Р-СН3 (~1320 см»1), имеющиеся в спектре самих замедлителей коэффициент эффективности сорбции при этом составляет.49-87%. Увеличение коэффициента эффективности сорбционного взаимодействия достигается дополнительным введением в вискозное волокно метазина, вступающего в химическое взаимодействие с волокном и, кроме того, образующего, в результате гомополиконденсации, пленку на поверхности волокна, препятствующую не только удалению замедлителя горения из волокна, но и поглощению влаги волокном из окружающей среды.

В волокно производных диметилметилфосфоната личных марок практически не изменяет прочность волокна, однако при этом снижается относительное удлинение, повышается линейная плотность волокон. Наличие в составе вискозного волокна одновременно с КГ-2 метазина повышает разрывную нагрузку волокна, по сравнению с исходным вискозным волокном.

Установлено, методами РСА и ИК - спектроскопии, изменение структуры модифицированных волокон. Увеличивается степень кристалличности и размер кристаллитов в результате пластификации и изменения состава волокон. Данные изменения коррелируют с изменением деформационно-прочностных свойств волокон.

Доказана возможность применения теории объемного заполнения микропор для описания сорбции вискозным волокном замедлителей горения. Используя основное уравнение1! теории объемного заполнения микропор рассчитаны параметры j, пористой структуры волокна: величина предельной сорбции, предельно сорбируемый объем, характеристическая энергия сорбции, полуширина пор; а также термический коэффициент сорбции. Осуществлен расчет основных термодинамических характеристик энергии Гиббса ДО и химического потенциала сорбента АФ.

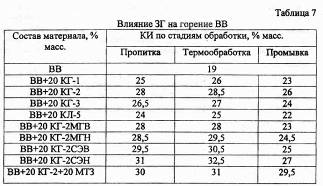

Установлено влияние 1 производных диметилметилфосфоната на процесс дегидратации при разложении волокон, подтвержденное превышением в интервале температур основных потерь массы, а также меньшими, в сравнении с исходным волокном температурами: начала, максимальной скорости потери массы и завершения процесса деструкции. Формирование коксового остатка начинается при меньших температурах и возрастает его выход. Снижается также энергия активации термоокислительной деструкции, при этом уменьшается вероятность протекания процесса деполимеризации и создаются условия для преимущественного протекания процесса дегидратации. Кислородные индексы модифицированных вискозных волокон возрастают. Наиболее эффективны для снижения горючести вискозных волокон КГ-2 и КГ-2СЭН, что подтверждается большей сохранностью огнезащитного эффекта после мокрых обработок. При введении в вискозное волокно одновременно КГ-2 и метазина кислородный индекс повышается до 30-31% об., после мокрых обработок составляет - 30-29,5% об.

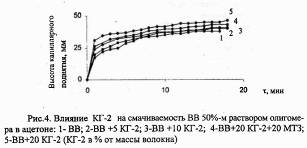

9. Показана возможность применения огнезащищенных вискозных волокон в качестве армирующих наполнителей при создании полимерных композиционных материалов. Определением влияния параметров прессования (температуры, давления) на свойства волокон осуществлен выбор типа связующего. Модифицированные вискозные в сравнении с исходным волокном, огнезащищенных волокон приводит к снижению температуры его отверждения с 120 до 78-83°С, время гелеобразования не изменяется.

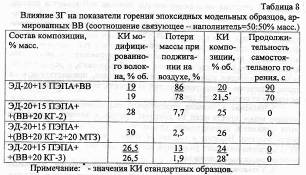

На основе найденных параметров формования получены образцы полимерных композиционных материалов с пониженной горючестью.

ОСНОВНЫЕ ПОЛОЖЕНИЯ ДИССЕРТАЦИИ ОПУБЛИКОВАНЫ В РАБОТАХ

1. Бычкова Е.В. Вискозные волокна пониженной горючести. /Е.В. Бычкова, Л.Г. Панова, С.Е. Артеменко, Ю.В. Кушелев // Хим. волокна. -2001. -№1. -С.15-19.

2. Бычкова Е. В, Исследование взаимодействия замедлителя горения с вискозным волокном/ Е.В. Бычкова, Л.Г. Панова, С.Е. Артеменко // Перспективные полимерные композиционные материалы. Альтернативные технологии. Переработка. Применение. Экология: Докл. II Междунар. конф. «Композит 2001», Саратов, 3-5 июля, 2001. - Саратов: СГТУ, 2001. -С.184-188.

3. Бычкова Е.В. Физико-химические принципы технологии огнезащиты химических волокон и композиционных материалов на их основе/ С.Е. Артеменко, Л.Г. Панова, Е.В. Бычкова // Химические волокна - 2000. - Т.2: Докл. Междунар. конф. по химическим волокнам, Тверь, 16-19 мая 2000г. - Тверь: РИА, 2000. - С.565-572.

4. Бычкова Е.В. Влияние антипиренов на деструкцию, горение и свойства вискозных волокон/ Е.В. Бычкова, Н.А. Ситникова, Л.Г. Панова, С.Е. Артеменко, ИС. Родзивилова // Деструкция и стабилизация полимеров: Тез. докл|. IX конф., Москва, 16-20 апр. 2001. -М.: РАН, 2001. -С.35-36.

5. Бычкова Е.В. Модификация вискозных и полиакрилонитрильных волокон с целью снижения горючести/ Е.В. Бычкова, Т.Г. Никитина, Л.Г. Панова, Ю.В. Кушелев, С.Е. Артеменко // Полимерные материалы пониженной горючести: Мат-лы IV Международной конф., Волгоград, 17-19 окт. 2000г. -Волгоград: ВГТУ, 2000. -С.70-71.

6. Бычкова Е.В. Выбор параметров модификации при создании целлюлозных материалов пониженной горючести/ Е.В. Бычкова, Н.А. Ситникова, Л.Г. Панова // Синтез, исследование свойств, модификация и переработка ВМС: Тез. докл. X Междунар. конф. аспирантов. - Казань, 22-24 мая 2001г., Казань: КГТУ, 2001. - С.39.

7. Бычкова Е.В. Наполненные эпоксидные смолы/ Е.В. Бычкова, Ю.Б. Куликова, Л.Г. Панова // Перспективные композиционные материалы. Альтернативные технологии переработки. Применение. Экология: Тез. докл. Междунар. конф. «Композит 98», Саратов, 24-26 июля 1998г. - Саратов: СГТУ, 1998. - С.59-60.

8. Бычкова Е.В. Модификация вискозных нитей с целью снижения горючести / Е.В. Бычкова, Н.Ю. Логинова, Л.Г. Панова, С.Е. Артеменко // Современные технологии в образовании и науке. Высшая школа, 99: Тез. докл. Междунар. конф. -совещания, Саратов, 14-16 сент. 1999г. - Саратов: СГТУ, 1999. -С.37-38.

9. Бычкова Е.В. Современные направления по снижению горючести вискозных волокон/ Л.Г. Панова, В.И. Бесшапошникова, Е.В. Бычкова, Н.Ю. Логинова // Современные технологии в образовании и науке. Высшая школа, 99: Тез. докл. Междунар. i конф. - совещания, Саратов,14-16 сент. 1999г. - Саратов: СГТУ, 1999. -С.59-60.


Страница:
