5.2 Эффективность очистных устройств

Экологическая безопасность производства β – нафтола зависит от типа и эффективности очистных сооружений. Чем эффективнее сооружения, тем экологичнее производство.

5.3 Способы утилизации отходов

Твердые отходы производства вывозят в отвал или захоранивают. Кроме того, их можно уничтожить сжиганием на специальных условиях. Контроль за состоянием окружающей среды, вредными веществами заключается в установлении стандартов и нормативов на выбросы загрязнителей, соглашениями между местными органами власти и предприятиями, санкциями за нарушение нормативов, правил и законов ГОСТ 17.2.3.02-78.

Таблица 1- Характеристика вредных веществ по системе стандартов безопасности труда

А – вещества, способные вызвать аллергические заболевания в производственных условиях.

Заключение

В данной курсовой работе была разработана технологическая схема для получения β - нафтола и подобрано аппаратурное оформление.

Данная технологическая схема получения β – нафтола отражает не только основной прием проведения химического процесса, но и выделения и очистки конечного продукта. К технологической схеме дается пояснение как в виде основных химических процессов, так и виде описания приемов проведения основных и вспомогательных стадий.

Список использованной литературы

1. Технологические схемы производств органических веществ: Учеб. пособие/ Ю.Г. Воробьёв; Иван. гос. хим . - технол.университет; 2000 – 102 с.

2. Стандарт предприятия, ЕСКД. Требования к оформлению текстовых документов СПТ 3.4.204–01, Красноярск, 2001.-43с.

3. СТП 3.4.104-01. Стандарт предприятия. Курсовое проектирование. Требования к выполнению и представлению.- Взамен СТП 17-87. Введен 01.04.01. –Кр-ск: Изд-во СибГТУ, 2001, -12 с.

4. Предельно допустимые концентрации вредных веществ в воздухе и воде. Изд. 2-е, пер. и доп. Л.: «Химия», 1975.-456с.

5.Касаткин А.Г., Основные процессы и аппараты химической технологии. М.: Химия, 1973. – 482с.

6. Касаткин А.Г., Плановский А.Н. Процессы и аппараты промышленности органического синтеза. Часть 1. М.: Редакция химической литературы, 1939. - 492 с.

Приложение А

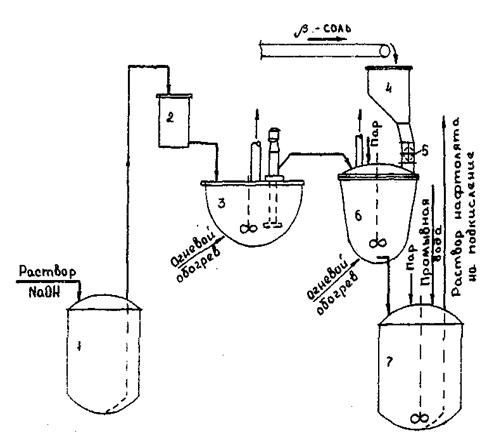

Рис 2 . Технологическая схема щелочного плавления β - соли

1 - сборник едкого натра; 2 - мерники; 3 - выпарной котел; 4 - приемный бункер; 5 - дозатор сульфосоли, поступающей на плавление; 6 - плавильный котел; 7- гаситель.

Приложение А.1

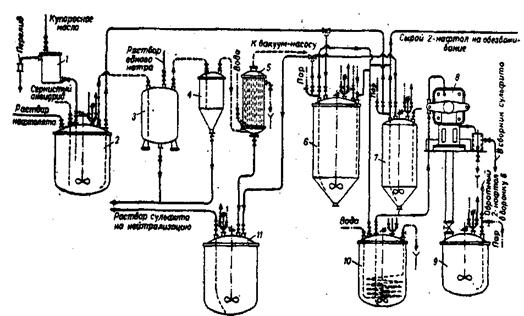

Рис. 3 Технологическая схема подкисления раствора нафтолята

1 - мерник; 2 - подкислитель; 3,4 – ловушви; 5 - конденсатор; 6,7 - промывные воронки; 8 - фильтр-пресс; 9- плавитель; 10- охладитель; 11 –сборник раствора сульфита.

Приложение А.2

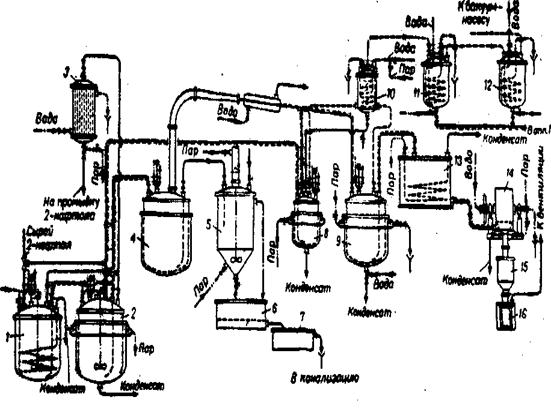

Рис.4 Технологическая схема очистки 2-нафтола:

1 - сборник сырого 2 - нафтола; 2 -обезвоживатель, 3 - конденсатор-теплообменник; 4 - перегонный куб; 5 - гранулятор смолы; 6 - фильтр; 7 - отстойник сточных вод; 8-прнемник; 9 - приемник 2-нафтола; 10,11,12 - ловушки; 13 - напорный бак; 14 - барабанный кристаллизатор; 15 - бункер; 16 - вентилируемый шкаф для разгрузки 2-нафтола.

Приложение Б

Таблица 2 - Физические константы целевых продуктов

Таблица 3 - Физические константы исходных продуктов
