температурой в зимнее время, он замерзает при температуре -40 °С. Антифриз марки 65 (оранжевого цвета) применяют для автомобилей, работающих в условиях низкой температуры, он замерзает при температуре -65 °С. Водный раствор жидкости Тосол-А в зависимости от концентрации замерзает при температуре -40 °С. Антифриз ядовит, при попадании в организм человека он может вызвать тяжелые отравления.

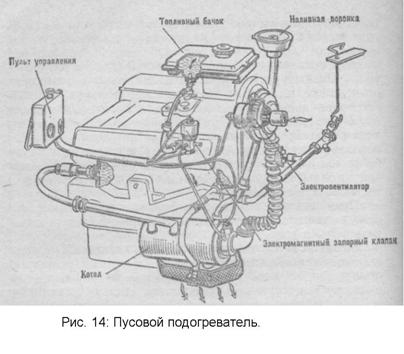

Пусковые подогреватели. Пуск двигателя при низкой температуре окружающего воздуха затруднен. Для про­грева двигателя применяют пусковой подогреватель. На автомобиле ЗИЛ-130 подогреватель состоит из котла с направляющим патрубком, электровентилятора, топлив­ного бачка, электромагнитного запорного клапана, пульта управления, наливной воронки, патрубков, соединитель­ных трубок и шлангов

(рис. 14).

Котел подогревателя постоянно соединен с системой охлаждения двигателя. Топливный бачок заполняют топ­ливом, применяемым для двигателя. Топливо самотеком поступает в камеру сгорания котла через электромагнит­ный запорный клапан. Воздух в камеру сгорания подается электровентилятором. Первоначальное зажигание горю­чей смеси осуществляется свечой накаливания, а дальней­шее горение — от ранее зажженного пламени. Отработав­шие газы направляются патрубком на поддон для подогрева масла. Включатели свечи зажигания, вентилятора и элект­ромагнитного клапана и контрольная спираль находятся на пульте управления.

-Система смазки:

Между отдельными деталями двигателя, поверхности ко­торых перемещаются одна относительно другой, возникает сила называемая силой терния. На преодоление сил трения затрачи­вается часть мощности двигателя; помимо этого трение при­водит к износу деталей и их нагреву. Уменьшение сил трения достигается улучшением качества обработки повер­хности, применением антифрикционных сплавов, шари­ковых и роликовых подшипников. Одним из наиболее эффективных способов уменьшения сил трения является смазка. Смазка, находящаяся между трущимися поверх­ностями, разделяет их, заменяя непосредственное трение деталей трением слоев смазки между собой. Помимо этого, масло охлаждает смазываемые детали и уносит твердые частицы, попавшие между ними.

В зависимости от размещения и условий работы дета­лей масло может подаваться под давлением, разбрызгива­нием и самотеком. В автомобильных двигателях применя­ются все три способа подвода масла, при этом к наиболее нагруженным деталям масло поступает под давлением, а к остальным — разбрызгиванием и самотеком.

Для хранения, подвода, очистки и охлаждения масла применяют ряд приборов, маслопроводов и каналов, об­разующих систему смазки (система смазки двигателя ЗиЛ-130 на рис. 15).

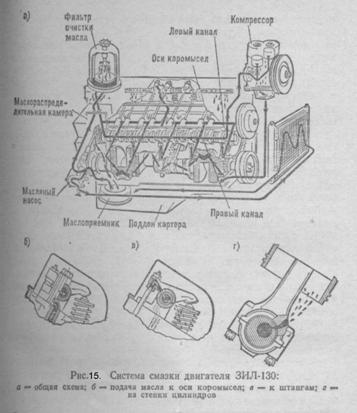

Схема системы смазки двигателя ЗИЛ-130 показана на рис. 15, а. Масло из поддона картера через маслоприемник засасывается в масляный насос. Нижняя секция масляного насоса подает масло к радиатору, а оттуда в поддон катера двигателя. Верхняя часть под давлением через канал в задней перегородке блока цилиндров подает масло для очистки в корпус масляного фильтра.

Из фильтра масло поступает в распределительную ка­меру, расположенную в задней перегородке блока ци­линдров, и далее в два продольных магистральных канала, выполненных в левом и правом рядах цилиндров. Из магистральных каналов масло под давлением подается к направляющим втулкам толкателей, к опорным шейкам распределительного вала — к шатунным подшипникам. Из переднего конца правого магистрального канала масло подается для смазки компрессора. В средней шейке распределительного вала выполнены отверстия, при совпаде­нии которых с отверстиями в блоке цилиндров (1 раз при каждом обороте распределительного вала) пульсирующая струя масла подается в каналы головки цилиндров. Из этих каналов через пазы на опорных поверхностях стоек, оси коромысел и зазоры между стенками отверстий и болтом, проходящим через стойки, масло поступает внутрь полых осей коромысел (рис. 15, б) и через отверстия в стенках осей к втулкам.

Из зазора между осью коромысел и отверстием в коро­мысле масло через канал, выполненный в коротком плече, поступает для смазки сферических опор штанг (рис. 15, в), а часть его попадает на стержни клапанов и механизмы их поворотов. В передней шейке распредели­тельного вала имеется канал для подачи масла под дав­лением к упорному фланцу. Остальные детали двигателя смазываются разбрызгиванием и самотеком.

На стенки цилиндров масло выбрызгивается из отверс­тий в теле шатунов в момент их совпадения с масляным каналом коленчатого вала (рис. 15, г). Масло, снима­емое со стенок цилиндров маслосъемным кольцом, через отверстия в канавке поршня отводится внутрь поршня и смазывает опоры поршневого пальца в бобышках поршня и верхней головке шатуна.

Распределительные шестерни смазываются маслом, по­ступающим самотеком по каналам для стока масла из головки цилиндров.

Масляный насос служит для создания необходимого давления в системе смазки. Насос (рис. 16) состоит из корпуса, внутри которого расположены одна или две пары шестерен. Одна из каждой пары шестерен насажена неподвижно на приводном валике, а другая свободно на оси. Приводной валик приводится в действие от косозубой шестерни на распределительном валу. При вращении шестерен насоса их зубья захватывают масло у входного отверстия, про­носят у стенок корпуса и выдавливают в выходное отвер­стие.

В двигателе ЗиЛ-130 верхняя секция насоса подает масло в систему смазки и фильтр центробежной очистки, нижняя — к масляному радиатору.

Как в двигателе ЗиЛ-130 масляный насос расположен снаружи двигателя. Масло поступает к масляному насосу через маслоприемник с сетчатым фильтром.

Масляные фильтры. Качество масла в двигателе не остается постоянным, так как масло засоряется мелкой металлической пылью, появляющейся в результате из­носа деталей, частицами нагара, образовывающегося в результате сгорания его на стенках цилиндров. При высо­кой температуре деталей масло коксуется, образуются смолы и лакообразные продукты. Все эти примеси явля­ются вредными и для их удаления применяют масляные фильтры.

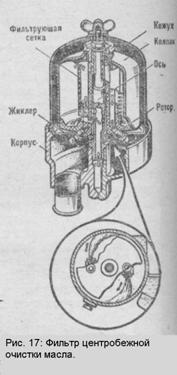

На двигателях ЗиЛ-130 установлен фильтр центробежной очистки с реактивным приводом. Фильтр (рис. 17) со­стоит из корпуса с осью, где на подшипнике размещен - ротор с колпаком. Снизу ротора размещены два жиклера с отверстиями, направленными в разные стороны, и филь­трующая сетка. Колпак закреплен на оси ротора при помощи гайки и закрыт сверху неподвижным кожухом с барашковой гайкой. Ротор вращается под действием струй масла, выбрасываемого под давлением через два жиклера.

Масляный радиатор. В жаркое время года и при эксплуатации автомобиля в тяжелых дорожных условиях температура масла настолько повышается, что оно стано­вится очень жидким и давление в системе смазки падает.
