1. ГЛАВНАЯ ПЕРЕДАЧА И ДИФФЕРЕНЦИАЛ ВЕДУЩЕГО МОСТА

1.1. Назначение механизмов ведущего моста

В каждом ведущем мосту монтируются главная передача и межколесный дифференциал. На среднем ведущем мосту автомобиля КамАЗ-5320, кроме того, установлен межосевой дифференциал.

Главная передача автомобиля предназначена для постоянного увеличения подводимого от двигателя крутящего момента и передачи его под прямым углом к ведущим колесам.

Постоянное увеличение крутящего момента характеризуется передаточным числом главной передачи.

На автомобилях КамАЗ в зависимости от назначения передаточное число главной передачи равно 5,43; 5,94; 6,53; 7,22. На автомобиле Урал-4320 оно равно 7,32. На модификациях автомобилей, предназначенных для использования в качестве седельных тягачи, передаточные числа главной передачи увеличены.

На автомобиле КамАЗ-5320 применены двойные главные передачи, состоящие из двух зубчатых пар, пары конических шестерен со спиральными зубьями и пары цилиндрических шестерен с косыми зубьями. Такая схема озволяет получить большое передаточное число при достаточном дорожном просвете подкартером главной передачи.

Дифференциал, установленный в картере ведущего моста, называется межколесным.

Он предназначен для распределения крутящего момента, подводимого от главной передачи, между правыми левым ведущими колесами и обеспечивает возможность вращения колес с разными частотами, что необходимо для предотвращения скольжения колес при движении автомобиля на поворотах и по неровностям дороги, когда колеса расположены с разных сторон автомобиля, проходят неравные пути.

На автомобиле КамАЗ-5320 в каждом ведущем мосту применен конический симметричный дифференциал. Это означает, что в дифференциале применены конические шестерни и на правое и левое колеса от него передаются одинаковые крутящие моменты.

На среднем ведущем мосту автомобиля КамАЗ-5320 установлен межосевой дифференциал. Он позволяет ведущим валам главных передач среднего и заднего мостов вращаться с разными частотами, а следовательно, и колеса этих мостов также могут вращаться с разными частотами. Межосевой дифференциал автомобиля КамАЗ- 5320 конический, симметричный, блокируемый. Когда дифференциал не сблокирован, он распределяет крутящий момент между главными передачами среднего и заднего ведущих мостов практически поровну. Дифференциальная связь обеспечивает более равномерное нагружение деталей привода к ведущим колесам, уменьшает износ шин, улучшает управляемость автомобиля. Однако, как уже было отмечено, в тяжелых условиях и на скользких дорогах она отрицательно сказывается на проходимости автомобиля. В этих условиях дифференциал блокируют, ведущие валы главных передач ведущих мостов жестко соединяются

вращаются с одинаковыми частотами. При этом буксование ведущих колес уменьшается, а проходимость автомобиля улучшается.

1.2. Устройство и работа главных передач и межколесных дифференциалов ведущих мостов автомобиля КамАЗ-5320

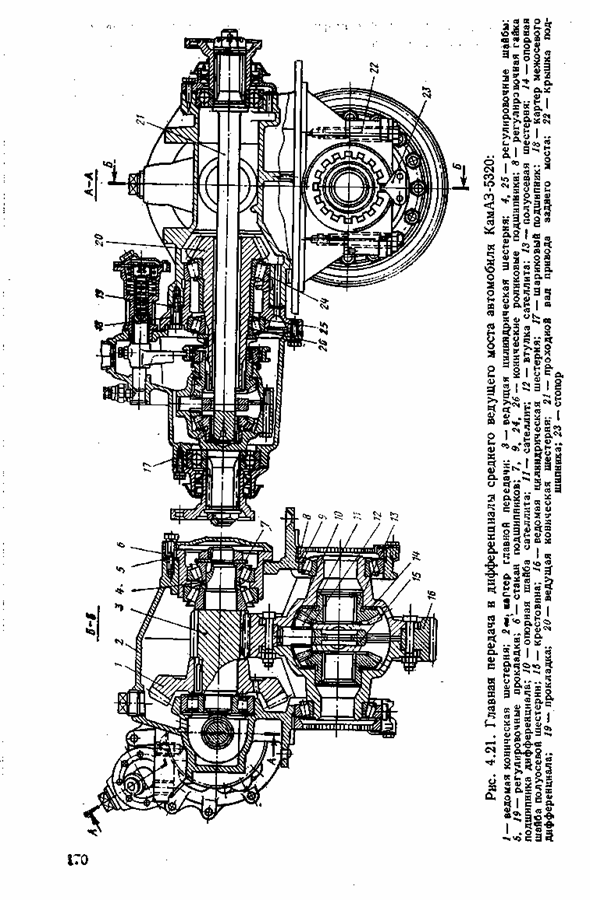

Двойная главная передача среднего ведущего моста автомобиля КамАЗ-5320 (рис. 4.21) выполнена с проходным валом для привода главной передачи заднего моста. Ведущая коническая шестерня 20 установлена в горловине картера главной передачи на двух роликовых конических подшипниках 24, 2в, между внутренними обоймами которых имеются распорная втулка и регулировочные шайбы 25. Шлифованный конец ступицы этой шестерни соединен с конической шестерней межосевого дифференциала, а внутри ступицы проходит вал 21 привода, одним концом соединенный с кони ческой шестерней межосевого дифференциала, а другим при помощи карданной передачи с ведущим валом главной передачи заднего моста.

Промежуточный вал опирается одним концом на два конических роликовых подшипника 7, между внутренними обоймами которых имеются регулировочные шайбы 4, а другим на роликовый подшипник, установленный в расточке перегородки картера главной передачи. Конические роликовые подшипники 7 фиксируют промежуточный вал от смещения в осевом направлении. Заодно с промежуточным валом выполнена ведущая цилиндрическая шестерня 3 с косыми зубьями. Ведомая коническая шестерня / напрессована на конец промежуточного

ведомую

цилиндрическую шестерню 16. Крутящий момент от корпуса межколесного дифференциала, к которому прикреплена ведомая цилиндрическая шестерня 16 главной передачи, передает­ся на крестовину 15, а от нее через сателлиты на шестерни полуосей. Сателлиты, действуя с одинаковой силой на правую и левую шестер­ни полуосей, создают на них равные крутящие моменты.

При этом благодаря незначительному внутреннему трению равенство моментов практически сохраняется как при неподвижных сателлитах, так и при их вращении.

Поворачиваясь на шипах крестовины, сателлиты обеспечивают возможность вращения правой и левой полуосей, а следовательно, и колес с разными частотами.

Смазка трущихся поверхностей деталей главной передачи и дифференциала осуществляется разбрызгиванием масла, находящегося в картере. В дифференциал смазка поступает через окна в его корпусе, а для подвода масла к коническим подшипникам ведущей конической шестерни и промежуточного вала в стаканах, в которых установлены подшипники, предусмотрены продольные и радиальные каналы. Полость картера главной передачи сообщается с атмосферой через вентиляционный колпачок (сапун). Уплотнение валов осуществляется самоподжимными сальниками, защищенными грязеотражательными кольцами.

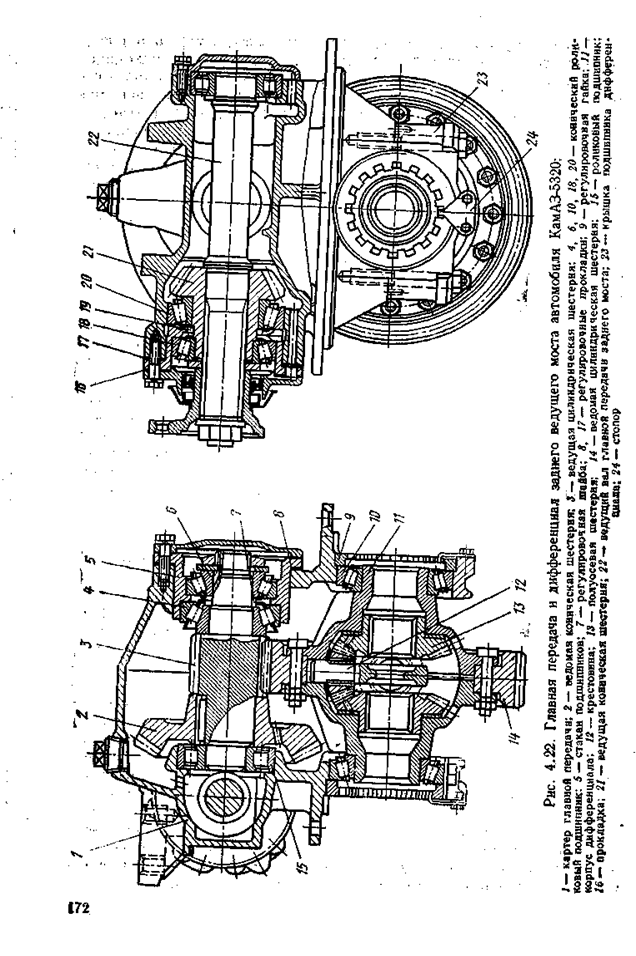

Общее устройство главной передачи и дифференциала заднего ведущего моста (рис. 4.22) аналогично рассмотренному выше. Отличия объясняются главным образом тем, что задний ведущий мост не проходной и получает крутящий момент от

межосевого дифференциала, установленного на среднем ведущем мосту.

В главной передаче заднего моста ведущая коническая шестерня 21 отличается от аналогичной шестерни среднего моста тем, что ее ступица короче и имеет внутренние шлицы для соединения с ведущим валом 22 главной передачи заднего моста. Опорные конические роликовые подшипники 18 и 20 взаимозаменяемы с соответствующими подшипниками среднего ведущего моста. Ведущий вал лавной передачи заднего моста задним концом опирается на один роликовый подшипник, установленный в расточке картера. Для циркуляции смазки около подшипника в горловине картера имеется канал. С торца подшипник закрыт крышкой. Остальные детали главной передачи и межколесного дифференциала среднего и заднего ведущих мостов аналогичны по устройству.

1.3. Устройство и работа межосевого дифференциала автомобиля КамАЗ-5320

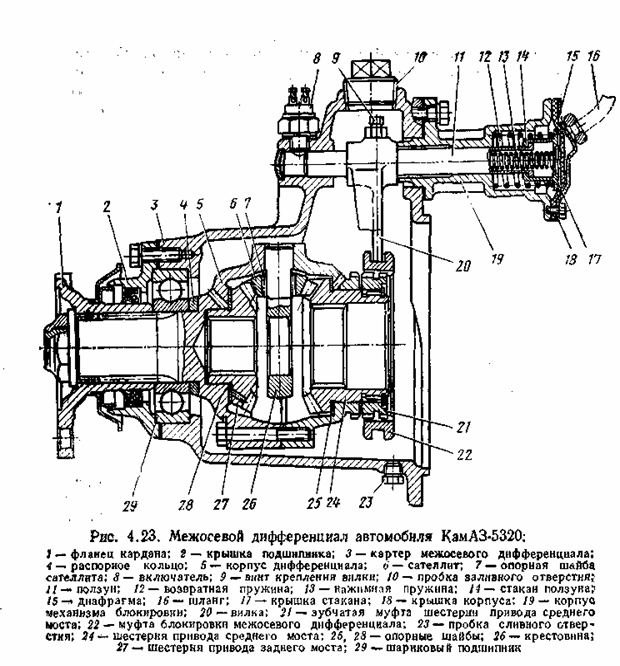

Межосевой дифференциал смонтирован в картере (рис.4.23), который крепится к картеру главной передачи среднего моста. Он состоит из собственно конического дифференциала, механизма блокировки и привода управления блокировкой.
