РАЗМЕЩЕНИЕ ТЕРМИЧЕСКИХ ПОДРАЗДЕЛЕНИЙ

Термические цеха могут располагаться в отдельных зданиях, вместе с другими цехами, на площадях смежных цехов.

В соответствии с классификацией по пожарной опасности здания для термических подразделений относятся к категории Г, в которых обрабатывают негорючие материалы (металлы) в горячем или раскаленном состояние, а так же сжигаются в качестве топливе твердые, жидкие и газообразные вещества, причем сам процесс обработки сопровождается выделением лучистой теплоты, искр и пламени.

Отдельные здания когда характер производства или пожарная безопасность требует территориального отделения термообработки от смежных зданиях. Обособление от других цехов может вызываться или большими размерами термического оборудование, например башенных печей, для которых предусматривают высоту здания до подкрановых путей 24-30 м., или необходимостью обработки длинномерных изделий (авиа деталей, стволов, труб и др.) в вертикальном положении.

Блочные здания

Взаимосвязанные цехи завода, в том числе и термические, часто размещают в многопролетных зданиях.

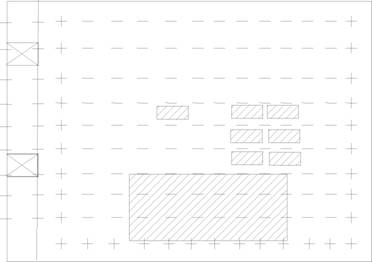

Схема размещения термических подразделений в многопролетном блочном здании (заштриховано)

При этом улучшаются производственные связи, снижается стоимость удельной площади, сокращаются транспортные пути и протяженность энергетических коммуникаций. Для организации термических цехов в указанных помещениях чаще всего отводят крайние огнестойкие пролеты.

Двупролетное здание

Каждое здание имеет следующие элементы

1-колонна

2-продольная разгибочная ось

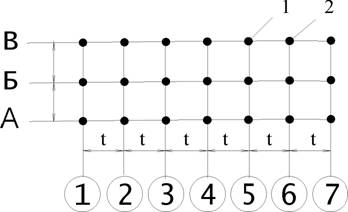

Разбивочные оси (обозначены буквами и цифрами в кружках – взаимно перпендикулярные прямые линии, изображающие на плане разбивочную сетку;

Сетка колонн (черные жирные точки) показывают схему размещения колонн на плане цеха и определяется разбивочными осями;

Пролет – часть здания между двумя смежными колоннами и торцевыми стенами;

Ширина пролета – расстояние L между двумя продольными разбивочными осями;

Шаг колонн - расстояние t между осями 2-х смежных колонн одного ряда вдоль оси здания (для удобства планирования участков шаг колонн средних рядов обычно принимают 12 м, а по крайним рядам – шаг колонн 6 , реже 12 м.)

В зданиях, имеющих значительную протяженность, предусматривают температурные швы ТШ, для ограничения сил, возникающих от перепада температуры.

Четырехпролетное здание

Для удобства перемещения людей и грузов полы в термических подразделениях должны находиться на одном уровне с полами смежных производств. Полы должны быть устойчивыми (не скользкие), прочными, огнестойкими, водонепроницаемые, изготавливаются из недорогих материалов, например из металлических (чугунных) рифленых плит, цементобетона, клинкера, керамических плит и др. На участках травления, промывки полы иногда делают с небольшим уклоном и лотками для стока жидкости. В настоящее время используют преимущественно стандартные многопролетные здания с min числом перегородок. Предпочтительна конфигурация зданий с широтой пролетов 18,24,30 м. При необходимости используются более широкие пролеты их выполняют кратными 6 м. Здания с пролетами 12, 9 м и менее применяют для организации небольших термических подразделений по обработке, например инструментов. В состав каждого этажа, многоэтажных зданий, могут включаться полуподвальные помещения и перекрытия, возвышающиеся над планировочной отметкой на 2 м и более.

Подвальным считается этаж, пол которого расположен ниже планировочной отметки земли более чем на половину высоты этого этажа. Повалы в термических отделениях предусматривают лишь в том случае, если без них нельзя обойтись, оно используются для установки высоких шахтных печей, вертикальных заколоченных блоков (высотой 15м и более), а так же размещение масло охладительных систем, дымососных станций, складов огнеупоров и др.

Большинство термических подразделений размещают в одноэтажных помещениях, которые более удобны для расположения в них громоздкого и тяжелого оборудования, перевозки тяжелых грузов, устройства приемников, фундаментов и т.п. в таких зданиях с верхними фонарями обеспечивается лучшая вентиляция. Высоту помещения в термических цехах и отделениях устанавливают равной 8,10,12м и более, но кратной 2м.

Если обрабатывать легкие изделия и использовать некрупное оборудование (нагрузка на перекрытие не превышает 20 кН/м2 ), то термические подразделения могут размещаться в многоэтажных зданиях, обычно на верхних этажах. Это повышает концепцию производства и сокращает протяженность коммуникаций.

Площадь помещения каждого термического подразделения разделяют на:

1) производственную

2) Вспомогательную

3) Служебно-бытовую

В состав производственных входят площади, занимаемые производственным оборудованием, рабочими местами термистов, транспортными средствами, обрабатываемыми изделиями, пунктами контроля, проходами и проездами между участков (за исключением магистральных проездов).

К вспомогательным относят площади для ремонта оборудования и оснастки, помещения для обслуживания персонала, участки для приготовления карбюризатора, места расположения маслоохлаждающих систем, помещения ОТК, магистральные проезды (шириной не менее 4 м) для движения автомашин и автопогрузчиков.

К служебно-бытовой площади относят кабинеты руководящего состава, а также помещения для технологического, конструкторского, счетно-конторского персонала. В помещениях термических подразделений или около них могут предусматриваться следующие строительные сооружения:

1) Площадки – плоские устройства, опирающиеся на самостоятельные опоры;

2) Антресоли – площадки внутри здания, используемые для вспомогательного складского или другого назначения;

3) Галереи – полностью или частично закрытые надземные или наземные сооружения элементы зданий

4) Туннели – закрытые горизонтальные или наклонные сооружения, элементы зданий высотой >1,8м;

5) Эстакады – открытые горизонтальные или наклонные сооружения, состоящие из ряда опор, находящиеся на определенной высоте над полом, допускающие проезд и проход под ними;

6) Этажерки – 2-х или многоярусные устройства с самостоятельными опорами;

7) Тамбур-шлюзы – устройства в виде тамбура, предотвращающие возможность проникновения пламени, газов, паров и др. веществ из одного помещения в другое.
