Расстояние r между осями проводов F/l измеряется в метрах. Сила на 1 метр длины измеряется в ньютонах на метр, и токи I1I2 – в амперах. В этом случае значение m0 в точности равно 4p*10-7 .

В школьном курсе физики первым дается определение кулону через ампер, не давая при этом определения амперу, и затем принимается на веру значение константы k , появляющейся в законе Кулона.

Только теперь возможно перейти ктому, чтобы рассмотреть определение ампера.

Когда полагается что m0 =4p*10-7 , уравнение для F/lопределяет ампер. Константа m0 называется магнитной постоянной. Она аналогична константе e0 - электрической постоянной. Однако в присвоении значений этим двум константам имеется операционное различие. Мы можем выбирать для какой-нибудь одной из них любое произвольное значение. Но затем вторая константа должна определяться на опыте, поскольку кулон и ампер связаны между собой. В (СИ) выбирается m0 и затем измеряетсяe0 .

Исходя теперь из выше описанной формулы значение ампера можно выразить словами: если взаимодействие на 1м длины двух длинных параллельных проводов, находящихся на расстоянии 1м друг от друга, равна 2*10-7 Н, то ток в каждом проводе равен 1А.

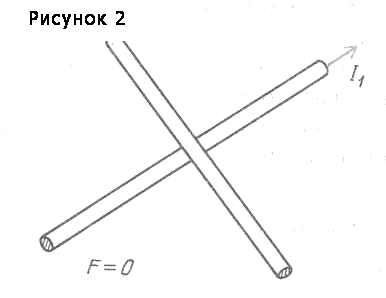

В случае, когда взаимодействующие провода находятся перпендикулярно друг к другу, имеется лиш очень небольшая область влияния, где провода проходят близко друг к другу, и поэтому можно ожидать, что будет мала и сила взаимодействия между проводами. На самом деле эта сила равна нулю. Поскольку силу можно считать положительной, когда токи параллельны, и отрицательной, когда токи антипараллельны, вполне правдоподобно, что эта сила должна быть равна нулю, когда провода перпендикулярны, ибо это нулевое значение лежит посередине между положительными и отрицательными значениями.

1.3 Магнитное поле вблизи двух параллельных

проводников

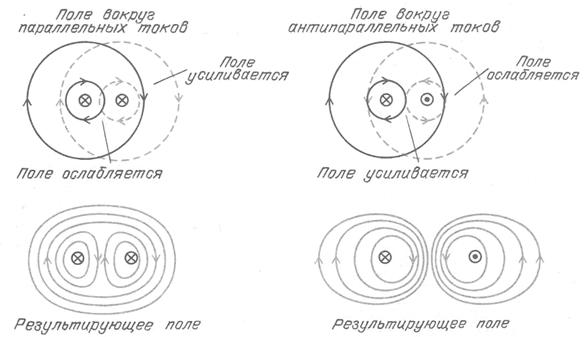

Как уже было рассмотрено выше, между параллельными токами действует сила притяжения. Картина линий поля показана на рисунке 3 показывает, что вокруг двух параллельных токов поле усиливается, в то время как между проводами ослабляется. Если воспользоваться предложенной Фарадеем моделью, в которой линии поля рассматриваются как упругие нити, стремящиеся сократиться и в то же время отталкивающие друг друга, то мы придем к заключению, что линии магнитного поля пытаются стянуть два провода вместе в центральную область, где их поля взаимно уничтожаются.

На рисунке 4 видим противоположную ситуацию. Провода и здесь параллельны, но токи в них антипараллельны. Теперь поля между проводами складываются конструктивно, в то время как во внешних областях происходит частичная компенсация полей. Линии поля отталкивают друг друга и поэтому пытаются раздвинуть провода.

II. Количественная величина сил

2.1 Количественный расчет силы, действующей на ток в магнитном поле.

Рисунок 5

В 1.3 было показано, как выглядит кар­тина линий поля, когда провод с током находится во внешнем магнитном поле. Круговые линии создаваемого током магнитного поля усиливают линии внешнего поля по одну сторону тока и ослабляют по другую. В соответствии с нашей моделью, приписывающей ли­ниям поля упругие свойства, провод бу­дет выталкиваться в область более сла­бого поля. В случае показанных на рисунке 5 направлений напряженности магнитного поля и электрического тока провод будет выталкиваться с силой F влево.

Когда в 1.2 рассматривалась сила магнитного взаимодействия двух параллельных токов, было высказано утверждение, что выводимое из экспери­мента уравнение имеет вид

В этом пункте будет рассмотрена модель маг­нитного поля, создаваемого одним из токов, с которым другой ток мог бы взаимодействовать. Теперь по формуле для напряженности В магнит­ного поля, создаваемого длинным пря­молинейным проводом, по которому идет ток I1

Эта формула представляет собой часть формулы для силы взаимо­действия двух проводов. Теперь ее мож­но записать в

следующем виде:

Сила, действующая на направленный пер­пендикулярно к напряженности магнит­ного поля ток, равна

Если ток не перпендикулярен к ли­ниям магнитного поля, эта сила стано­вится меньше. В самом деле, сила обра­щается в нуль, когда ток параллелен полю. Качественно к этому заключению можно прийти с помощью правила пра­вой руки и нашей модели взаимодей­ствующих полей.

На рисунке 6 показаны линии поля, создаваемого током, который направлен параллельно внеш­нему полю.

Рисунок 6
