Введение

Биологический фильтр — сооружение, в котором сточная вода фильтруется через загрузочный материал, покрытый биологической пленкой, образованной колониями микроорганизмов.

Биофильтры не требуют энергозатрат и, следовательно, являются экономичнее, чем аэротенки – сооружения для очистки воды, искусственные железобетонные бассейны с активным илом. Биофильтры рентабельны для обработки сравнительно небольших количеств сточных вод.

На эффективность очистки сточных вод в биофильтрах влияют: - БПК (биологическая потребность в кислороде), очищаемой сточной воды

- Природа загрязнения веществ - Скорость окисления - Интенсивность дыхания микроорганизмов - Толщина биопленки - Состав, обитающих в ней микроорганизмов - Температура сточных вод в биофильтре

Биофильтр состоит из следующих основных частей:

а) фильтрующей загрузки (тело фильтра) из шлака, гравия, керамзита, щебня, пластмасс, асбестоцемента, помещенной обычно в резервуаре с водопроницаемыми или водонепроницаемыми стенками;

б) водораспределительного устройства, обеспечивающего равномерное с небольшими интервалами орошение сточной водой поверхности загрузки биофильтра;

в) дренажного устройства для удаления профильтровавшейся воды;

г) воздухораспределительного устройства, с помощью которого поступает необходимый для окислительного процесса воздух.

Процессы окисления, происходящие в биофильтре, аналогичны процессам, происходящим в других сооружениях биологической очистки, и в первую очередь на полях орошения и полях фильтрации. Однако в биофильтре эти процессы протекают значительно интенсивнее.

Проходя через загрузку биофильтра, загрязненная вода оставляет в ней нерастворенные примеси, не осевшие в первичных отстойниках, а также коллоидные и растворенные органические вещества, сорбируемые биологической пленкой. Густо заселяющие биопленку микроорганизмы окисляют органические вещества и отсюда черпают энергию, необходимую для своей жизнедеятельности. Часть органических веществ микроорганизмы используют как пластический материал для увеличения своей массы. Таким образом, из сточной воды удаляются органические вещества и в то же время увеличивается масса активной биологической пленки в теле биофильтра. Отработанная и омертвевшая пленка смывается протекающей сточной водой и выносится из тела биофильтра. Необходимый для биохимического процесса кислород воздуха поступает в толщу загрузки путем естественной и искусственной вентиляции фильтра.

Классификация биофильтров

Биофильтры классифицируются по различным признакам.

1. По степени очистки — на биофильтры, работающие на полную и неполную биологическую очистку. Высокопроизводительные биофильтры могут работать на полную или неполную очистку в зависимости от необходимой степени очистки. Малопроизводительные биофильтры работают только на полную очистку.

2. По способу подачи воздуха — на биофильтры с естественной и искусственной подачей воздуха. Во втором случае они часто носят название аэрофильтров. Наибольшее применение в настоящее время имеют биофильтры с искусственной подачей воздуха.

3. По режиму работы — на биофильтры, работающие с рециркуляцией и без нее. Если концентрация загрязнений в поступающих на биофильтр сточных водах не высока и они могут быть поданы на биофильтр в таком объеме, который достаточен для самопроизвольной его промывки, то рециркуляция стока не обязательна. При очистке концентрированных сточных вод рециркуляция желательна, а в некоторых случаях обязательна. Рециркуляция позволяет понизить концентрацию сточных вод до необходимой величины, так же как и предварительная их обработка в аэротенках — на неполную очистку.

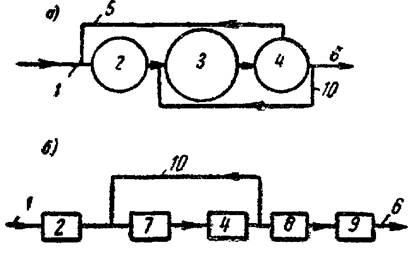

4. По технологической схеме — на биофильтры одноступенчатые и двухступенчатые. Схемы работы одноступенчатых биофильтров с рециркуляцией и без нее приведены на рис 1. Двухступенчатые биофильтры применяются при неблагоприятных климатических условиях, при отсутствии возможности увеличивать высоту биофильтров и при необходимости более высокой степени очистки. Иногда предусматривается переключение фильтров, т. е. периодическая эксплуатация каждого из них в качестве фильтра первой и второй ступени. Рис. 1 Схема работы биофильтров

/ — подача сточной жидкости; 2 — первичный отстойник; 3— биофильтр; 4 — вторичный отстойник; 5 — подача ила из вторичного отстойника; 6 — выпуск осветленной сточной воды; 7 н 8— биофильтры соответственно I и II ступени; 5 —третичный отстойник; Ш ~ рециркуляционная вода

5. По пропускной способности — на биофильтры малой пропускной способности (капельные) и большой пропускной способности (высоко - нагружаемые).

6. По конструктивным особенностям загрузочного материала — на биофильтры с объемной загрузкой и с плоскостной загрузкой.

Биофильтры с объемной загрузкой можно подразделить на:

- капельные биофильтры (малой пропускной способности), имеющие крупность фракций загрузочного материала 20—30 мм и высоту слоя загрузки 1—2 м;

- высоконагружаемые биофильтры, имеющие крупность загрузочного материала 40—60 мм и высоту слоя загрузки 2—4 м;

- биофильтры большой высоты (башенные), имеющие крупность загрузочного материала 60—80 мм и высоту слоя загрузки 8—16 м. Биофильтры с плоскостной загрузкой подразделяются на:

- биофильтры с жесткой загрузкой в виде колец, обрезков труб и других элементов. В качестве загрузки могут быть использованы керамические, пластмассовые и металлические засыпные элементы. В зависимости от материала загрузки плотность ее может быть различна, пористость 70—90%, высота слоя загрузки 1—6 м;

- биофильтры с жесткой загрузкой в виде решеток или блоков, собранных из чередующихся плоских и гофрированных листов. Блочные загрузки могут выполняться из различных видов пластмассы (поливинилхлорид, полиэтилен, полипропилен, полистирол и др.), а также из асбестоцементных листов. Плотность пластмассовой загрузки 40— 100 кг/м3, пористость 90—97%, высота слоя загрузки 2—16 м. Плотность асбестоцементной загрузки 200—250 кг/м3, пористость 80—90%, высота слоя загрузки 2—6 м;

- биофильтры с мягкой или рулонной загрузкой, выполненной из металлических сеток, пластмассовых пленок, синтетических тканей (нейлон, капрон), которые крепятся на каркасах или укладываются в виде рулонов. Плотность такой загрузки 5—60 кг/м3, пористость 94—99%, высота слоя загрузки 3—8 м.

К биофильтрам с плоскостной загрузкой следует отнести и погружные биофильтры, представляющие собой резервуары, заполненные сточной водой и имеющие днище вогнутой формы. Вдоль резервуара несколько выше уровня сточной воды устанавливается вал с насаженными пластмассовыми, асбестоцементными или металлическими дисками диаметром 0,6—3 м. Расстояние между дисками 10—20 мм, частота вращения вала с дисками
