Аппарат ИМ.

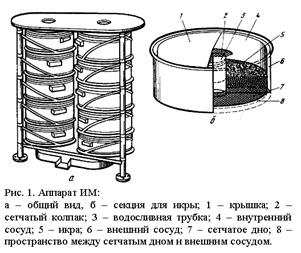

Аппарат ИМ (автор конструкции А. Н. Канидьев) предназначен для инкубации многослойной икры лососей. Он состоит из 10 секций, установленных на площадках каркаса. Секции размещены двумя вертикальными рядами. В одном ряду 5 секций. Размер аппарата 0,8х0,4х1,2 м (рис. 1, 2).

Площадки каркаса, предназначенные для установки секций, имеют боковую ось поворота и могут выдвигаться из своего гнезда. Каждая секция состоит из двух цилиндрических сосудов, вложенных один в другой. Внутренний сосуд имеет сетчатое дно, которое не доходит до дна внешнего сосуда. В центре внутреннего сосуда расположена водосливная трубка с сетчатым колпаком, которая вмонтирована во внешний сосуд.

Оплодотворенную икру укладывают на сетчатое дно внутреннего сосуда слоем в 8-10 см, то есть в 10-15 рядов в количестве около 30 тыс. икринок, а затем закрывают его конусной крышкой. Общая вместимость аппарата составляет около 300 тыс. икринок.

Вода подается в верхнюю секцию на конусную крышку, стекает между стенками двух сосудов, поднимается через сетчатое дно внутреннего сосуда, омывая на своем пути икру, и сбрасывается через трубку с сетчатым колпаком на конусную крышку нижележащей секции. Достигнув самой нижней секции, вода сбрасывается из аппарата. Расход воды в аппарате составляет 15 л/мин на 300 тыс. икринок.

Аппарат Коста.

Аппарат Коста представляет собой ящик размером 50х20х10 см, изготовленный из листового железа (рис. 1). На внутренних сторонах ящика примерно в 5 см от дна имеются выступы, на которые кладется деревянная рамка, обтянутая металлической тканой сеткой типа "Трепсе". Размер ячеи сетки 18х3,5 мм. Аппарат покрыт асфальтовым лаком. На рамку в один слой кладут 2-2,5 тыс. икринок лосося. Вода подается у одного края аппарата, затем она протекает над рамкой с икринками и сбрасывается через носик, расположенный с противоположного края. Расход воды-0,6 л/мин. Вылупившиеся предличинки проваливаются через сетчатую рамку и падают на дно аппарата. В целях экономии воды, площади аппараты Коста устанавливают на подставках в лестничном порядке в несколько групп.

В каждую группу входят 4-6 аппаратов, снабжающихся водой одного крана. При таком размещении вода из крана поступает в верхний аппарат, а из него последовательно проходит через нижестоящие аппараты. Для обеспечения правильной циркуляции воды в аппаратах их размещают так, чтобы сливные носики каждого вышестоящего и нижестоящего аппаратов находились с противоположных краев (рис. 2). Установка в одну группу более 6 аппаратов Коста не рекомендуется, так как нижние аппараты будут получать воду, обедненную кислородом и содержащую большое количество вредных продуктов обмена из верхних аппаратов, что приведет к увеличенному отходу икры.

Аппарат Шустера.

Аппарат Шустера состоит из двух ящиков, сделанных листового железа-наружного (размером 50х30х18 см) с глухими стенками и дном и внутреннего (размером 40х29х12 см) дном из металлической тканой сетки типа "Трепсе" с ячеей размером 18х3,5 мм (рис. 1). С внутренних сторон наружного ящика на высоте 6 см от дна имеются выступы, на которых держится внутренний ящик. При этом внутренний ящик вставляют в наружный ящик так, чтобы его сточный носик вдвигался в такой же носик наружного ящика. Перед сточным носиком вставляют решетку, предохраняющую от вымывания из аппарата икринок, которые размещены в один слой на сетчатом дне внутреннего ящика. Вода из крана поступает в наружный ящик (в промежуток в 10 см между боковой стенкой внутреннего и наружного ящика), а затем во внутренний ящик, омывая на своем пути икринки, лежащие на его сетчатом дне; далее вода сбрасывается через сливной носик. Аппарат покрыт асфальтовым лаком.

В аппарат Шустера загружают 5-6 тыс. икринок лосося. Расход воды в нем равен 1 л/мин.

На некоторых лососевых рыбоводных заводах эти аппараты делают в два раза больше, чем описанный выше аппарат. Размеры наружного ящика в таких аппаратах- 100х60х18 см. Размер внутреннего ящика-80х58х12 см. Такой аппарат в четыре раза больше по площади.

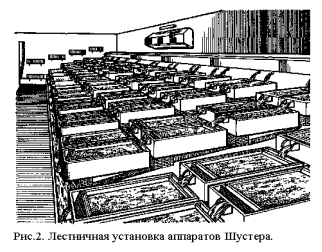

В него закладывают на инкубацию 20-24 тыс. икринок лосося. Обычно аппараты Шустера, как и аппараты Коста, устанавливают в лестничном порядке группами, в каждую из которых входят не более 5 аппаратов (рис. 2). При расходе воды 2-3 л/мин икра во всех 5 аппаратах обеспечивается необходимым количеством кислорода.

Вылупившиеся предличинки в аппарате Шустера проходят через сетчатое дно внутреннего ящика и опускаются на дно наружного ящика.

Аппарат Ющенко.

Аппарат Ющенко образца 1959г. применяется для инкубации икры и выдерживания предличинок рыбца. Основные части аппарата - инкубатор, подвижная лопасть, сифонный ковшик, фильтр аэратора и стол (рис 1).

Инкубатор состоит из металлической ванны размером 140 x50х15 см и вставленного в нее металлического вкладыша размером 120х45х10 см с сетчатым дном с ячеей размером 1- 1,1 мм Вкладыш разделен выдвижной перегородкой на две части меньшую инкубационную часть и большую для выклева свободных эмбрионов. В инкубационную часть аппарата помещают 300 тыс. обесклееиных икринок рыбца.

Вода из крана водопровода (расход 7-8 л/мин) поступает на фильтр аэратора, который состоит из трех металлических ящиков, вложенных один в другой. Расстояние между днищами ящиков - 2 см. В дне первого внутреннего ящика имеется 400 круглых отверстии диаметром 1 мм. Второй внутренний ящик сделан из металлической сетки с ячеей размером 5 мм. В этот ящик вложен фильтр из ваты или марли. Наружный ящик не имеет одной продольной стенки со стороны инкубатора. Из фильтра аэратора вода вытекает в ванну.

Сток воды из ванны и регулирование ее уровня производятся при помощи уровенной трубки, которая отгорожена от рабочей части ванны сетчатой перегородкой с ячеей размером 0,3 мм. Вода через уровенную трубку попадает в верхний лоток, находящийся под крышкой стола. Из лотка вода поступает в ковшик, который закреплен неподвижно на конце коромысла. Коромысло имеет ось, концы которой помещены во втулки подшипника. Другой конец коромысла снабжен рычагом и противовесом, уравнивающим ковшик. Конец коромысла с ковшиком удерживается в верхнем положении возвратной пружиной. Ковшик после наполнения водой под действием силы тяжести опускается вниз, преодолевая напряжение возвратной пружины. В нижнем положении ковшик наклонен в сторону сифона, который автоматически удаляет воду и сбрасывает ее в нижний лоток. Из нижнего лотка вода вытекает в канализационную сеть. Освобожденный от воды ковшик под действием возвратной пружины возвращается в верхнее положение к верхнему лотку, где он снова наполняется водой для очередного хода.
