Векторными и матричными переменными в системе MathCAD, называются переменные с заданными пределами изменения.

Можно использовать другую конструкцию:

имя переменной:=Nнач, Nслу .Nкон;

шаг в этом случае равен Nслу-Nнач

Цикл с нецелоисчисленным изменением

Пример реализации двойного цикла с вложением.

i:=1 4 - внешний цикл

k:=1 3 - внутренний

aik:=i*k

+Система MathCAD оперирует с двумя типами массивов. Первый -одномерные массивы или векторы, второй - двумерные или матрицы.

k:=1 4 0

X: = 1

2

3

4

Yk:=exp[Xk]

1

Y:= 2 7 1

7 3 8

20 0 8

54 59

Для задания вектора Alt+M, после этого может быть введено количество строк и столбцов.

Векторы обозначаются V, матрицы M, скалярные величины - буквой z.

z*v умножение вектора на скаляр

v1*v2 умножение двух векторов

m1+m2 сложение матриц

m1-m2 вычитание матриц

mn возведение матрицы в n-степень

mt транспортирование матрицы (обозначается как M[Alt]!)

Sv сумма всех элементов вектора (обозначается как Alt+$+V)

Система имеет так же ряд функций:

length(v) количество элементов вектора

last(v) возврашает индекс последнего элемента вектора max(v) максимальное значение

min(v) минимальное значение

rows(m) число строк матрицы

cols(m) число столбцов

tr(m) след матрицы m, сумма её диагональных элементов

ПОСТРОЕНИЕ ГРАФИКОВ

Пример построения двухмерной графики:

Пример построения трехмерной столбчатой диаграммы:

ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ

MathCad 2000 содержит очень много справочных и иных вспомогательных материалов.

Все они объединены в пункте меню «Resource Center»

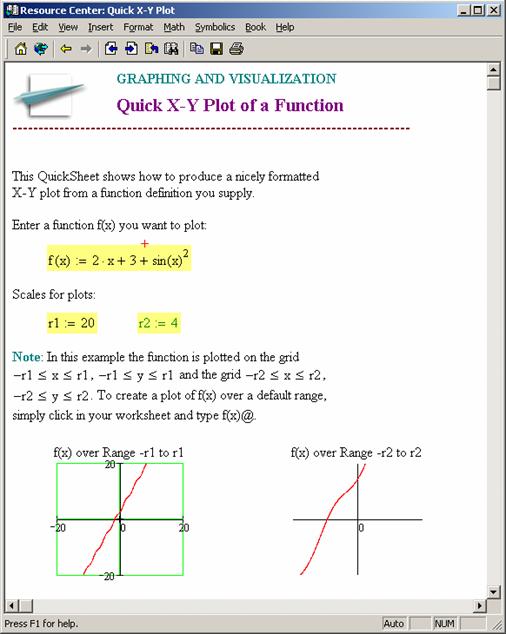

Наиболее меня заинтересовали «Шаблоны решений». Так, не имея глубоких знания программы, человек уже может решать ряд типичных задач, например, ниже приведен пример построения простейшего двумерного графика. Это страница-шаблон: в выделенные цветом поля мы можем подставить свои формулы и тут же получить график, совершенно не вникая в особенности МатКада.

В-целом программа произвела на меня положительное впечатление, и если когда-то придется производить вычисления, с которыми не сможет справиться Microsoft Excel, обязательно воспользуюсь MathCad-ом.
