Рис. 2.1.7, а

Рис. 2.1.7, б

Помехоустойчивость передачи сообщений повышается при переходе к широкополосным видам модуляции (ЧМ и ФМ). Помехоустойчивость ЧМ и ФМ растет с увеличением индекса модуляции. Однако при этом увеличивается полоса частотного канала. Например, при индексе модуляции 5-20 ширина полосы ФМ (ЧМ) канального сигнала в 8-24 раза шире спектра АМ сигнала и в 16-48 раз шире спектра сообщения. В связи с этим ЧМ и ФМ применяют в многоканальных системах, как правило, на второй ступени модуляции, чтобы обеспечить высокую помехоустойчивость, например в радиорелейных линиях, в системах связи через ИСЗ.

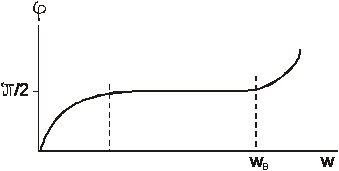

Рассмотрим основные виды искажений в групповом тракте системы с ЧРК. Групповой тракт должен обеспечивать неискаженную передачу группового сигнала. Это достигается линейностью амплитудной характеристики, а также постоянством амплитудно-частотной и линейностью фазовой характеристик. Амплитудная характеристика определяет нелинейные искажения группового сигнала, а амплитудно-частотная и фазовая – линейные искажения. Линейные искажения группового тракта отсутствуют, если модуль комплексного коэффициента передачи тракта |K(jω)|=const в полосе группового сигнала, а зависимость фазовых сдвигов от частоты φ(ω) = τω – линейная функция частоты. Здесь τ=∂φ(ω)/∂ω – групповое время запаздывания (величина постоянная). Отклонение указанных характеристик от идеальных приводит к деформации спектра группового сигнала (рис. 2.1.8). Однако условие ортогональности канальных сигналов при этом сохраняется. Неравномерность коэффициента передачи тракта и группового запаздывания приводит к изменениям амплитудных и фазовых соотношений в спектрах канальных сигналов. При условии ΔF∑ >>ΔFk эти искажения становятся незначительными.

Рис. 2.1.8, а

Рис. 2.1.8, б

Нелинейные искажения, обусловленные отклонениями амплитудной характеристики группового тракта от линейной, связаны с появлением межканальных помех. Действительно, если представить нелинейную амплитудную характеристику степенным рядом:

(2.1.11)

то первое слагаемое в (2.1.11) представляет неискаженный сигнал, а остальные – нелинейную функцию сигнала, т.е. помеху. Преобразовав по Фурье правую и левую части равенства (2.1.11), можно убедиться в том, что второе слагаемое в правой части приводит к образованию вторых гармоник составляющих группового сигнала 2ωk и комбинационных составляющих второго порядка ωk ± ωi. Третье слагаемое в (2.1.11) соответствует третьим гармоникам 3ωk и комбинационным составляющим третьего порядка и т.п. Таким образом, наблюдается расширение спектра канального сигнала за счет нелинейности амплитудной характеристики группового тракта. Спектр нелинейных помех каждого из каналов перекрывается со спектрами соседних каналов, что приводит к возникновению перекрестных помех в соседних каналах. Мощность Рε перекрестных помех, попадающих в полосу группового сигнала ΔF∑, можно оценить по приближенной формуле:

(2.1.12)

где М – число каналов; Аk0 – амплитуда поднесущей.

Спектральная плотность перекрестных помех Nп.п распределена в пределах полосы ΔF∑ со слабовыраженной неравномерностью, поэтому, учитывая, что основной вклад в Рε определяется вторым слагаемым (2.1.12), получим:

(2.1.13)

Коэффициент α3 определяется экспериментально, путем снятия амплитудной характеристики и ее аппроксимации полиномом.

Кроме указанных причин, перекрестные искажения в многоканальных системах возникают из-за интерференционных явлений. При сложении сигнала с колебаниями, появляющимися на входе приемника и имеющими частоты, близкие к частоте сигнала, амплитуда и фаза полезного сигнала изменяются, что приводит к искажениям принятых сообщений. Особенно сильно такие помехи проявляются в условиях одновременной работы мощных сторонних радиосредств.

2.2. Системы с временным уплотнением каналов.

В многоканальных системах с временным разделением каналов (ВРК) канальные сигналы не перекрываются во времени, что обеспечивает их ортогональность.

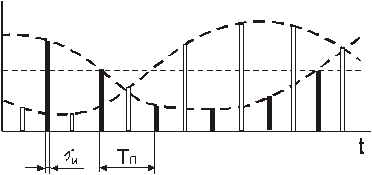

Рассмотрим один из способов формирования канальных сигналов в системе с ВРК. Сообщения λk, поступающие от источников, подвергаются дискретизации по времени так, чтобы отсчеты одного сообщения не совпадали с отсчетами другого (рис. 2.2.1,а). В соответствии с моментами отсчетов вырабатываются импульсы, параметры которых меняются в зависимости от значений сообщений сообщения в каждом отсчете. Рис. 2.2.1,б иллюстрирует систему, в которой пропорционально сообщению изменяется амплитуда импульсов. Канальные сигналы, образованные из сообщения λ1, не совпадают по времени с канальными сигналами, образованными из сообщения λ2.

Рис. 2.2.1, а

Рис. 2.2.1, б

Таким образом, в системе с ВРК происходит периодическое подключение каждого источника к линии связи. Частота подключения выбирается из условия восстановления непрерывного сообщения по его дискретным выборкам, т.е. в соответствии с теоремой Котельникова. Переносчиком сообщений в каждом канале является последовательность импульсов. В зависимости от того, какие параметры импульсной последовательности являются информативными, получают те или иные системы с ВРК. Однако всем разновидностям систем с ВРК присущи общие черты, которые отражены в структурной схеме, приведенной на рис. 2.2.2.

Рис. 2.2.2

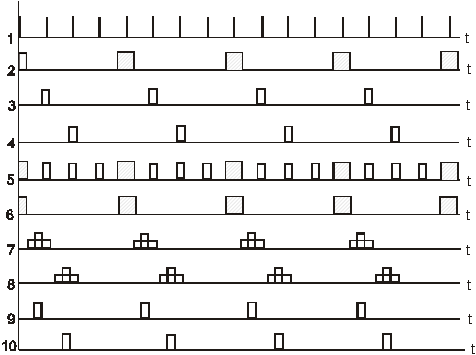

Генератор канальных импульсов (ГКИ) вырабатывает периодические последовательности импульсов, служащие переносчиками сообщений для М каналов. Снимаемые с выходов ГКИ импульсные поднесущие модулируются в модуляторах (М) сообщениями, поступающими от источников Иi. Образующиеся канальные сигналы не перекрываются во времени (см. диаграммы рис. 2.2.3).

Рис. 2.2.3

Для того чтобы обеспечить разделение каналов, на передающей стороне устройство формирования синхроимпульсов (УФСИ) вырабатывает синхроимпульсы, параметры которых отличаются от канальных импульсов, а период повторения совпадает с периодом Тп. Синхроимпульсы складываются с канальными, и суммарный поток подается модулятор передатчика. Ритм работы всей системы обеспечивается генератором тактовых импульсов (ГТИ). В передатчике реализуется вторая ступень модуляции, в результате чего формируется радиосигнал.
