где S0ИС - площадь основания микросхемы, S0ИС = 0.0195 × 0.006 = 0.000117 м2

3. Рассчитываем коэффициент распространения теплового потока

где a1 и a2 - коэффициенты обмена с 1-й и 2-й стороной ПП; для естественного теплообмена a1 + a2 = 18 Вт/(м2 К);

hпп - толщина ПП.

4. Определяем искомый перегрев поверхности корпуса микросхемы для ИМС номер 13 находящейся в середине ПП и поэтому работающей в наихудшем тепловом режиме:

где В и М - условные величины, введенные для упрощения формы записи, при одностороннем расположении корпусов микросхем на ПП В = 8.5 p R2 Вт/К, М = 2;

к - эмпирический коэффициент: для корпусов микросхем, центр которых отстоит от концов ПП на расстоянии менее 3R, к = 1.14; для корпусов микросхем, центр которых отстоит от концов ПП на расстоянии более 3R, к = 1;

кa - коэффициент теплоотдачи от корпусов микросхем определяется по графика (рис. 4.17) [1] и для нашего случая кa = 12 Вт/(м2 К);

Ni - число i-х корпусов микросхем, расположенный вокруг корпуса рассчитываемой микросхемы на расстоянии не более ri < 10/m = 0.06 м, для нашей ПП Ni = 24;

К1 и К0 - модифицированные функции Бесселя, результат расчета которых представлен ниже:

Dtв - среднеобъемный перегрев воздуха в блоке:

QИСi - мощность, рассеиваемая i-й микросхемой, в нашем случае для всех одинаковая и равна 0.001 Вт;

SИСi - суммарная площадь поверхностей i-й микросхемs, в нашем случае для всех одинаковая и равна SИСi = 2 (с1 × с2 + с1 × с3 + с2 × с3) = 2 (19.5 × 6 + 19.5 × 4 + 6 × 4) = 438 мм2 = 0.000438 м2;

dзi - зазор между микросхемой и ПП, dзi = 0;

lзi - коэффициент теплопроводности материала, заполняющего этот зазор.

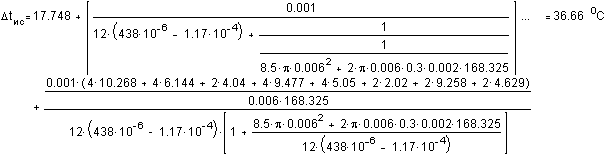

Подставляя численные значения в формулу получаем

5. Определяем температуру поверхности корпуса микросхемы

Такая температура удовлетворяет условиям эксплуатации микросхемы DТр = -45 +70 оС, и не требует дополнительной системы охлаждения.

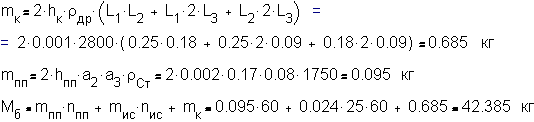

РАСЧЕТ МАССЫ БЛОКА

Исходные данные для расчета:

Масса блока ИС

mис = 24 г = 0.024 кг

Плотность дюралюминия

rдр = 2800 кг/м3

Плотность стеклотекстолита

rСт = 1750 кг/м3

Толщина дюралюминия

hk = 1 мм = 0.001 м

Толщина печатной платы

hпп = 2 мм = 0.002 м

Количество печатных плат

nпп = 60

Количество ИС

nис = 25

РАСЧЕТ СОБСТЕННОЙ ЧАСТОТЫ ПП

Так как в нашей ПП используются однотипные микросхемы равномерно распределенные по поверхности ПП, то для определения собственной частоты колебаний ПП можно воспользоваться формулой для равномерно нагруженной пластины:

где a и b - длина и ширина пластины, a = 186 мм, b = 81 мм;

D - цилиндрическая жесткость;

E - модуль упругости, E = 3.2 × 10-10 Н/м;

h - толщина пластины, h = 2 мм;

n - коэффициент Пуассона, n = 0.279;

М - масса пластины с элементами, М = mпп + mис × 25 = 0.095 + 0.024 × 25 = 0.695 кг;

Ka - коэффициент, зависящий от способа закрепления сторон пластины;

k, a, b, g - коэффициенты приведенные в литературе [1].

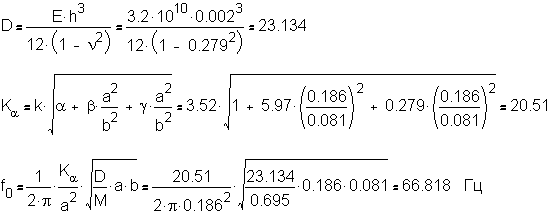

Подставляя значения параметров в формулу рассчитываем значение собственной частоты:

РАСЧЕТ СХЕМЫ АМОРТИЗАЦИИ

Исходные данные

Вид носителя - управляемый снаряд

Масса блока m = 42.385 кг

f, Гц

10

30

50

100

500

1000

g

5

8

12

20

25

30

1. Рассчитаем величину вибросмещения для каждого значения f.

так как нам известен порядок Кe » 103, то при минимальной частоте f = 10 Гц

следовательно мы можем рассчитать величину вибросмещения для каждой частоты спектра. Результат расчета представим в таблице:

f, Гц

10

30

50

100

500

1000

g

5

8

12

20

25

30

x, мм

13

2

1

0.5

0.25

0.076
