Первичная обмотка трансформатора (рис.9) напряжения включается параллельно измеряемой цепи. К вторичной обмотке подключается вольтметр.
2.3 Электродинамические приборы
Узел для создания вращающего момента состоит из неподвижной катушки, внутри которой помещена подвижная. Принцип действия заключается во взаимодействии магнитных полей неподвижной и подвижной катушек, по которым протекают измеряемые токи (рис.10).
Неподвижная катушка разделена на две половины, по которым протекает ток I1. Подвижная катушка расположена внутри неподвижной, и по ней протекает ток I2, который подводится через спиральные противодействующие пружины или растяжки. Успокоение обычно воздушное. Энергия, запасенная в обеих катушках,
(13)
где M1,2 – взаимная индуктивность между катушками.
Формула вращающего момента
(14)
и уравнение отклонения указателя
. (15)
Если через катушки пропустить переменные синусоидальные токи и , то подвижная часть прибора будет реагировать на среднее значение вращающего момента
,
где I1 и I2 – действующие значения тока; j -- фазовый сдвиг между ними.
Значит уравнение (15) для переменного тока примет вид:
(16)
Из формул (15) и (16) ясно, что показания приборов электродинамической системы пропорциональны произведению токов, протекающих по катушкам; градуировка шкалы на постоянном токе справедлива и для переменных токов.
К достоинствам этих приборов относятся: возможность перемножать измеряемые величины, т.е. измерять мощность; малая погрешность, так как в механизме нет железа. Недостатки: малая чувствительность; значительное потребление мощности; сложность конструкции; недопустимость перегрузки; нелинейность шкалы; влияние температуры, частоты и внешнего магнитного поля.
Выпускаются амперметры, вольтметры электродинамической системы для применения в цепях постоянного и переменного тока с частотой 50,400,1000,2000, 3000 Гц.
Амперметры. Для измерения силы тока обе катушки соединяют параллельно или последовательно (рис.11,а). При этом один и тот же ток протекает по обеим катушкам уравнение (15) будет иметь вид:
(17)
где SI – чувствительность по току.
При параллельном соединении катушек пределы измерения тока будут больше чем при последовательном.
Щитовые амперметры непосредственного включения выпускают с пределами измерений от 1 до 200 А. Расширение пределов (до 6кА) осуществляется при помощи измерительных трансформаторов тока.
Вольтметры. Для измерения обе катушки соединяют последовательно (рис.11, б). Уравнение (15) для вольтметра примет вид:
, (18)
где Su – чувствительность по напряжению; Rk – сопротивление обмоток катушек.
При измерении переменного напряжения в цепи вольтметра будет действовать полное сопротивление , где Rk и Xk – активное и реактивное сопротивление катушек. На частотах свыше 500 Гц реактивное сопротивление Xk проявляется довольно заметно и поэтому градуировка шкалы нарушается.
Щитовые вольтметры непосредственного включения выпускаются со шкалами до 450 В, переносные – от 7,5 до 600 В. Для расширения пределов измерения вплоть до 30 кВ применяют измерительные трансформаторф напряжения.
2.4 Ферродинамические приборы
Ферродинамические приборы являются разновидностью электродинамических с тем отличием, что неподвижные катушки заключены в сердечники из ферромагнитного материала. Такая конструкция обеспечивает значительное увеличение вращающего момента и хорошую защиту от внешних магнитных полей. Однако это приводит к увеличению погрешности прибора.
2.5 Электростатические приборы

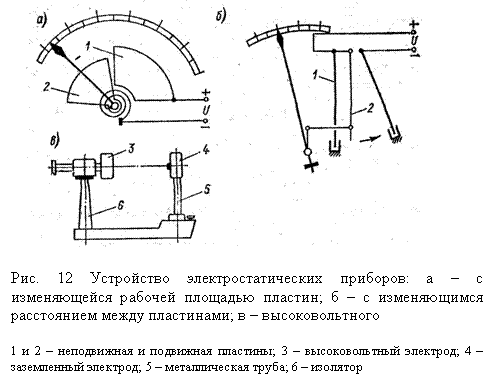

Принцип действия приборов электростатической системы основан на взаимодействии двух электрически заряженных тел. Конструктивно они выполняются в виде неподвижной и подвижной пластин к которым прикладывается измеряемое напряжение (рис.12).
Энергия электрического поля . При движении подвижной пластины емкость С между ними изменяется. Формула вращающего момента будет иметь вид
и отклонение указателя
. (19)
Противодействующий момент создается спиральной пружиной (рис.12, а) или весом подвижной пластины (рис.12, б). Из уравнения (19) следует, что электростатические приборы являются вольтметрами и киловольтметрами, пригодными для измерения постоянного и переменного напряжения. Шкала градуированная на постоянном напряжении, справедлива для действующего значения переменного напряжения любой формы.
К достоинствам электростатических приборов относятся: большие пределы напряжений (до 1МВ); широкий диапазон частот измеряемых напряжений (до 30Мгц). Недостатки: малая чувствительность; малая надежность; нелинейность шкалы; влияние температуры окружающей среды и внешнего электрического поля.
Электростатические приборы выполняются в виде щитовых и переносных вольтметров и киловольтметров для применения в цепях постоянного и переменного тока с частотой от 20 Гц до 30 МГц.
2.6 Термоэлектрические приборы
Приборы с термопреобразованием предназначены для работы в цепях переменного тока в диапазоне низких и высоких частот. Термоэлектрический прибор состоит из термоэлектрического преобразователя магнитоэлектрического милли – или микроамперметра (рис.13, а).
Преобразователь (рис.13, б) представляет собой нагреватель 1, по которому протекает измеряемый ток I, и связанную с ним термопару. Во время измерения температура места соединения нагревателя и термопары приобретают значение Т1, а свободные концы термопары имеют температуру окружающего пространства T2 . Разность температур вызывает термоЭДС , где а – коэффициент пропорциональности, зависящий от материала термопары и ее конструкции. В установившемся состоянии вследствие тепловой инерции температура нагревателя T1 постоянна и определяется рассеиваемой на нем мощностью. Запишем такое выражение , где k – коэффициент теплоотдачи. Исключив разность температур из выражения и выражения для термоЭДС, запишем
