Что касается выбора режимов работы ВЛИ, то они определяются в основном требованием к яркости свечения индикатора и допустимыми значениями токов, напряжений, длительности импульсов, подаваемых на анод и сетку.

Возможность дальнейшего повышения разрешаюшей способности матричных и аналоговых ВЛИ определяется главным образом технологией нанесения светоизлучающих элементов на стеклянную или керамическую плату. Некоторые прогнозируют достижение разрешающей способности до 25 эл/см на матрице размером около 250*250 мм.

Кроме повышения разрешающей способности разработчики ВЛИ стремятся решить еще несколько задач.

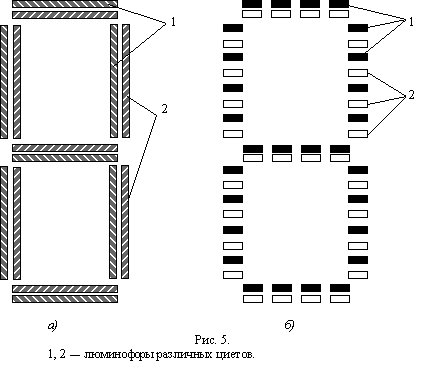

В настоящее время выпускается значительное количество типов ВЛИ: одноразрядные, многоразрядные, сегментные в цилиндрических и плоских баллонах, матричные, аналоговые и др.

Большинство индикаторов выпускается вместе с хорошо организованной схемой управления и питания. Например еще в 1979 г. была выпущена серия из 17 типов полностью укомплектованных алфавитно-цифровых модулей: 9 типов однострочных с матрицей 5*7 и 10, 16, 20, 32, 40 знакоместами, 6 типов однострочных, 14 сегментных индикаторов с 10, 20, 32 знакоместами и 2 типа модулей с 2 и 6 строками по 40 знакомест формата 5*7.

Потребляемая мощность у 10-разрядного ВЛИ 1.33 Вт, у 40-разрядного 2.66 Вт, высота знаков — от 5 до 15 мм, среднее время наработки на отказ 10·104 ч, ударная прочность 100 g, цвет свечения — сине-зеленый, изменяющийся до синего, зеленого или желтого с помощью ацетатных или акриловых фильтров. На основе матричных ВЛИ также разработаны и выпускаются модули.

Развитием этих устройств является ряд универсальных модулей с индикаторами различных размеров, наибольшие из которых имеют 256*256 элементов, что обеспечивает индикацию на площади 167.5*167.5 мм2. Способ управления такими индикаторами хотя и предполагает увеличение числа выводов, управляющих напряжений, он одновременно позволяет повысить яркость до 700 кд/м2 и светоотдачу люминофора до 5.2 лм/Вт. Наконец существует матричный ВЛИ, на котором удалось получить телевизионное изображение удовлетворительного качества.

Для управления индикатором использовалась матрица из полевых МДП-транзисторов. В этом же устройстве, повидимому, впервые для ВЛИ был реализован режим с внутренней памятью. Использовалась хорошо известная схема, содержащая для каждого светоизлучающего элемента два транзистора и конденсатор. Такая схема позволяет сохранить на низком уровне как площадь элемента изображения, так и потребляемую управляющей схемой мощность. Была достигнута яркость до 17000 кд/м2 при Ua=30 В. Получение таких огромных яркостей открывает возможность создания малого проекционного индикатора, работающего при низких напряжениях.

Отечественная промышленность выпускает более 50 типов ВЛИ: одно- и многоразрядные сегментные, аналоговые, аналого-цифровые, матричные, зеленого цвета свечения и полицветные. Дальнейшее совершенствование ВЛИ должно идти по пути создания полицветных ВЛИ разных типов, мнемонических и, главное, матричных индикаторов с большим числом светоизлучающих элементов (или знакомест). Особо выделены разработки, направленные на создание ВЛИ, совмещенных со схемой управления, которые, как предполагается, будут преобладать в следующем поколении таких индикаторов.

4. Литература.

1. Ю. А. Быстров, И. И. Литвак, Г. М. Персианов “Электронные приборы для отображения информации”. Москва “Радио и связь”, 1985 г.

2. Ф. М. Яблонский Ю. В. Троицкий “Средства отображения информации”. Москва “Высшая школа” 1985 г.
