Огнеупорные растворы должны быть близки по химическому составу, огнестойкости, шлако- и газостойкости к применяемому кирпичу. Так, шамотный кирпич укладывают на растворе, содержащем шамотный порошок и огнеупорную глину, и т. д.

На строительной площадке раствор готовят из сухих смесей (мертелей), доставляемых с заводских установок, и воды или жидкого стекла. Компоненты тщательно перемешивают в растворосмесителе. Для повышения пластичности в раствор добавляют огнеупорную глину или кальцинированную соду. Консистенция раствора зависит от толщины шва: для швов толщиной до 1 мм применяют жидкий раствор с осадкой конуса 6—9 см; для швов толщиной 2 мм — полугустой с осадкой конуса 5—6 см и для швов толщиной 3 мм — густой с осадкой конуса 3—5 см.

Вертикальные поперечные швы перевязывают, смещая их на 1/4 или 1/2 кирпича вдоль стены по отношению к швам предыдущего ряда. Перевязка вертикальных продольных швов достигается чередованием тычковых и ложковых рядов по высоте кладки. Стены в 1/2 кирпича кладут только ложковыми рядами, в 1 кирпич — только тычковыми и в 1,5 кирпича—тычковыми и ложковыми рядами. Конструкции радиальной формы кладут по шаблону, а арки и своды — по опалубке из лекального и клиновидного кирпича.

2 Организация рабочего места и труда каменщиков.

Рабочим местом каменщиков называется пространство, в пределах которого находится возводимая конструкция или ее часть, перемещаются рабочие, а также размещены требуемые для кладки материалы, инструменты и приспособления.

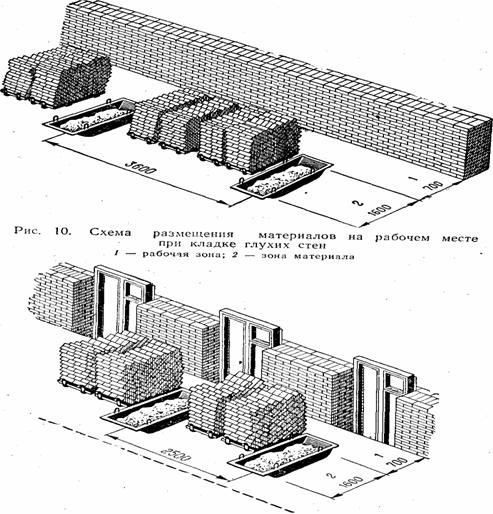

Рис. 11. Схема размещения материалов на рабочем месте при кладке стен с проемами: 1 — рабочая зона; 2 — зона материала

Рабочее место состоит из трех зон — рабочей; материалов и транспорта (рис. VI. 6, а). Рабочая зона — полоса шириной 0,6—0,7 м между стеной к материалами — отводится для работы каменщиков. Под зону расположения материалов (пакеты кирпича, ящики с раствором и др.) отводят полосу шириной 1—1,1 м, а для зоны транспорта и прохода рабочих — 0,8 м. Общая ширина рабочего места звена каменщиков составляет 2,5— 2,6 м.

Материалы располагают так, чтобы их удобно было подавать к месту укладки. При возведении глухих стен чередуют вдоль фронта работ

Рис. VI.6. Организация рабочего места и труда каменщиков:

а — рабочее место; б — график производительности труда каменщиков: в — работа звена-«двойки»: г — то же, «тройки»: 1 — ящики с раствором; 2 — пакеты кирпича; 3 — линия увеличения высоты кладки; 4 — кривая зависимости производительности труда от высоты кладки; I — III — зоны (рабочая, материалов и транспорта); Н — каменщик низшего разряда; В — каменщик высшего разряда

расположение раствора и кирпича. Если в стенах имеются проемы, кирпич размещают против простенков, а раствор против проемов. Для кладки столбов кирпич располагают по одну сторону столба, а раствор — по другую. При кладке стен облегченной конструкции расположение кирпича надо чередовать с пакетами легкобетонных вкладышей. Возводя стены одновременно с их облицовкой, ширину зоны материалов увеличивают до 1,5 м, так как материалы должны быть расположены в два ряда: в первом кирпич и раствор, во втором — облицовочный материал.

До начала кладки любого вида приготовляют кирпич на 2—4 ч работы, причем раствор подают перед самым началом работы.

Производительность труда каменщиков в большой мере зависит от высоты уровня кладки. Наибольшей производительности каменщики достигают при укладке кирпича на высоте 0,5—0,6 м от уровня рабочего места (рис. VI.6, б). В начале кладки и с увеличением ее высоты производительность уменьшается. Учитывая это, ярус кладки по высоте принимают при толщине стены до 2,5 кирпича — 1,2 м, а при толщине 3 кирпича — 0,9 м.

Организация труда бригады каменщиков состоит в определении уровня специализации отдельных звеньев, их квалификационного и численного состава, что обеспечивает наибольшую производительность труда и высокое качество кирпичной кладки.

Рабочие операции, составляющие процесс кирпичной кладки, не равноценны по сложности. Закреплять порядовку, устанавливать причалку, выкладывать верстовые ряды, облицовывать кладку и контролировать ее качество должен высококвалифицированный каменщик, а подавать и расстилать раствор, раскладывать кирпич и класть забутку могут каменщики менее квалифицированные.

Процесс кирпичной кладки может быть организован поточно-расчлененным или поточно-конвейерным (кольцевым) методом.

При поточно—расчлененном методе бригада каменщиков занимает часть здания, в пределах этажа, называемую захваткой, которую разбивают на делянки и закрепляют за отдельными звеньями. Количество делянок на захватке принимают по числу звеньев в бригаде. При расчете размеров делянок исходят из условия, что за смену звено должно по всей длине делянки выложить стену на высоту яруса (1,1— 1,2 м). Размер делянки (длину фронта работ) определяют по формуле

L = м, (VI.4)

где N — количество рабочих в звене; с — продолжительность рабочей смены, ч; q — выполнение нормы, %; V — объем кладки на 1 м стены на высоту яруса, м3; Нвр — норма времени на 1 м3 кладки, чел-ч.

Поточно-расчлененным методом работы ведут звенья — «двойка», «тройка», «четверка» и «пятерка». При возведении стен со сложным архитектурным оформлением или большим количеством проемов, столбов или стен толщиной 1 и 1,5 кирпича и перегородок кладку следует вести звеном «двойка» (рис. VI.6, в). В таком звене каменщик V—VI разряда устанавливает причалку, укладывает кирпич и проверяет кладку, а каменщик III разряда перелопачивает в ящике раствор, подает н расстилает его, подает и раскладывает кирпич, помогает вести кладку забутки.

Кладку стен толщиной более двух кирпичей при цепной перевязке и толщиной более 1,5 кирпича — при многорядной целесообразно вести звеном «тройка» (рис. VI.6, г). В таком звене каменщик V—VI разряда устанавливает причалку, кладет версты и проверяет правильность кладки; один из каменщиков III разряда подает и расстилает раствор, подает и раскладывает кирпич, а второй — кладет забутку.

При возведении стен толщиной не менее двух кирпичей с облицовкой фасадов и установкой архитектурных деталей эффективны звенья «четверки», когда каменщик V—VI разряда вместе с каменщиком III разряда устанавливают элементы облицовки и крепят архитектурные детали, а двигающиеся за ними каменщики IV и III разряда выполняют кирпичную кладку.

Наиболее эффективно вести кладку стен простой и средней сложности толщиной в два кирпича и более звеном «пятерка».

7.7.3.2. При поточно-конвейерном (кольцевом) методе делянки не выделяют, а звенья-«шестерки» перемещаются по захватке вдоль возводимой стены и каждое звено кладет один ряд. Этот метод эффективен при возведении зданий несложной формы со стенами простой и средней сложности толщиной 2—3 кирпича, с проемностью до 40 % и малым объемом кладки внутренних стен. В звене «шестерка» работают «двойками». Первая «двойка» выкладывает наружную версту ряда, вторая — внутреннюю и третья — забутку. Двигаются «двойки» звена непрерывно по кольцу захватки.
