1.02. Сделайте чертеж: Плоскость α пересекает три параллельные прямые a, b и c соответственно в точках А, В и С, принадлежащих одной прямой (рис. 12).
1.03. Сделайте чертеж: Плоскость α пересекает три параллельные прямые a, b и c соответственно в вершинах ∆АВС (рис. 13).
1.04. Нарисуйте куб ABCDA1B1C1D1 (рис. 14). 1) Выделите в нем ребро ВВ1 и назовите все ребра куба: а) параллельные ему; б) пересекающие его; в) скрещивающиеся с ним. 2) Выделите диагональ AD1 грани ADA1D1 куба и назовите диагонали граней: а) параллельные AD1; б) пересекающие ее; в) скрещивающиеся с ней. Ответ обоснуйте.
2.01. Сделайте чертеж: Плоскость α проходит через середины сторон АВ и АС треугольника АВС и не содержит вершины А (рис. 15).
2.02. Сделайте чертеж: Прямая MP параллельна плоскости α, а плоскость РМТ пересекает эту плоскость по прямой КТ (рис. 16).
2.03. Сделайте чертеж: Прямая а параллельна каждой из параллельных плоскостей α и β (рис. 17).
2.04. Известно, что прямая m параллельна плоскости α. Параллельна ли эта прямая любой прямой, лежащей в этой плоскости α (рис. 18)? Ответ обоснуйте.
Решение: Пусть прямая а принадлежит плоскости α. Выберем на прямой m произвольно точку М и проведем через нее и прямую а плоскость β (аксиома задания плоскости). Прямые m и а не пересекаются (по условию), тогда они либо параллельны (), либо скрещиваются (). Следовательно, прямыми, параллельными прямой m, будут только те, с помощью которых можно задать плоскость (при участии m).

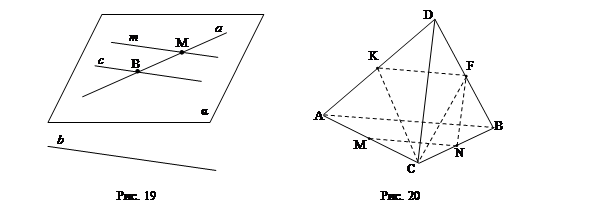

2.06. Даны две скрещивающиеся прямые а и b (рис. 19). Через каждую точку прямой а проводится прямая, параллельная прямой b. Докажите, что все такие прямые лежат в одной плоскости. Как расположена эта плоскость по отношению к прямой b? Ответ обоснуйте.
Решение: Пусть m || b , , тогда m и а задают плоскость α. Возьмем в плоскости α прямую с || b. По признаку параллельности прямых: с || m, тогда они задают некоторую плоскость β. По условию , значит, они тоже задают плоскость, которая совпадает с α. Следовательно, все прямые, параллельные b и пересекающие а лежат в плоскости, которая в свою очередь параллельна b (по признаку параллельности прямой и плоскости).
2.07. В тетраэдре ABCD точки K, F, N и M – середины ребер соответственно AD, BD, BC и AC (рис. 20). Заполните таблицу, выбрав (обведя в кружок) определенное вами расположение указанных прямой и плоскости: А – пересекаются, Б – параллельны, В – прямая лежит в плоскости, Г – невозможно определить:
Прямая и плоскость | Взаимное расположение | |
1 | BD и AMN | А Б В Г |
2 | MN и ABC | А Б В Г |
3 | KC и DMN | А Б В Г |
4 | MN и ABD | А Б В Г |
5 | KF и DMN | А Б В Г |
6 | FN и KMF | А Б В Г |
7 | CF и AND | А Б В Г |
8 | FN и DMK | А Б В Г |

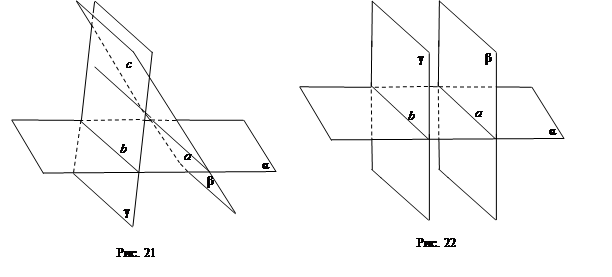

3.01. Сделайте чертеж: Плоскости α и β имеют общую прямую а, плоскости α и γ – общую прямую b, а плоскости β и γ – общую прямую с. Прямые а и b параллельны (рис. 21).
3.02. Сделайте чертеж: Плоскости α и β имеют общую прямую а, плоскости α и γ – общую прямую b, а плоскости β и γ параллельны (рис. 22).

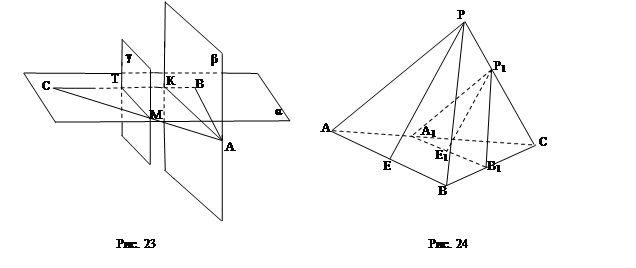

3.03. Сделайте чертеж: Сторона ВС треугольника АВС лежит на плоскости α. Через вершину А и точку М – середину стороны АС – проведены соответственно плоскости β и γ, пересекающие плоскость ∆АВС по прямым АК и МТ (рис. 23).
3.04. В тетраэдре РАВС проведено сечение А1В1Р1, параллельное грани АВР. Определите взаимное расположение медиан РЕ и Р1Е1 треугольников соответственно АВР и А1В1Р1 (рис. 24).
Решение: Рассмотреть 3 случая взаимного расположения прямых в пространстве: параллельность, пересечение, скрещивание. Итог: РЕ || Р1Е1.

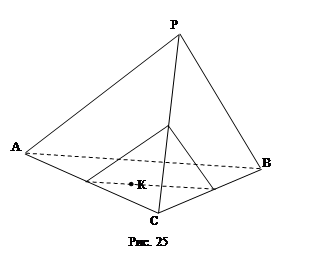

3.05. Постройте сечение треугольной пирамиды РАВС плоскостью, которая проходит через внутреннюю точку К основания АВС и параллельна грани РАВ (рис.25).
Решение: Плоскость сечения проходит через точку К, пересекает грани АРС, СРВ и АВС пирамиды и параллельна АРВ. Следовательно, прямые пересечения с гранями параллельны соответствующим ребрам грани АРВ. Построение следует начать с нижнего основания через известную точку К. Далее через полученные точки пересечения с ребрами АС и ВС провести параллельные прямые АР и ВР соответственно.
5.2. Уроки применения знаний, умений и навыков
1.05. Докажите, что середины ребер АР, СР, ВС и АВ тетраэдра РАВС лежат в одной плоскости. Определите вид фигуры, вершинами которой служат эти точки (модификация задачи, приведенной в пункте 4.2.3).

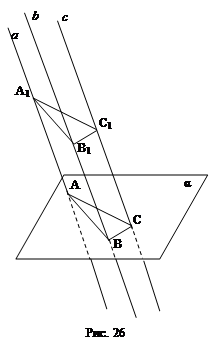

1.06. Треугольник АВС лежит в плоскости α. Через его вершины проведены параллельные прямые, не лежащие в плоскости α. На них отложены равные отрезки АА1, ВВ1 и СС1 по одну сторону от α. Докажите, что ∆АВС и ∆А1В1С1 равны (рис. 26).
