Выравнивание движения промежуточных тележек выполняется автоматическим механизмом синхронизации, изображенном на рис. 4.

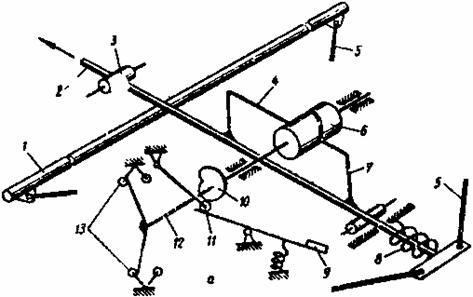

Рис. 4. Механизм управления машины «Днепр»:

1 - проводящий трубопровод; 2 - штанга; 3 - опорный ролик; 4 - трос; 5 - тяга штанги; 6 - барабан; 7 - подвеска; 8 - пружина; 9 - ртутный прерыватель; 10 - кулачок; 11 - рычаг сигнализирующего устройства; 12 - кулачковый вал; 13 - концевые выключатели. Стрелкой показано направление движения машины.

Если какая-либо тележка опережает соседние, то штанга смещается относительно изогнувшегося водопроводящего трубопровода в сторону, противоположную направлению движения машины, и с помощью троса поворачивает барабан, а вместе с ним и кулачковый вал, выключая тем самым верхний конечный выключатель. Выключатель отключает магнитный пускатель двигателя-редуктора и тележка останавливается. После выравнивания трубопровода штанга под действием пружины смещается вперед по ходу движения машины, двигатель-редуктор включается и тележка вновь начинается двигаться.

Если в результате нарушения работы электропривода тележки изгиб трубопровода становится недопустимым, то штанга поворачивает ртутный прерыватель и цепь размыкается. При этом на пульте управления гаснет лампочка и включается звуковой сигнал, требующий вмешательства машиниста-оператора.

Модификация машины «Днепр» ДФ-120.

Базовая модель машины имеет 17 опорных тележек. Производственные условия иногда требуют уменьшения рабочей длины дождевателя. Для этих случаев промышленность выпускает четыре модификации машины, в которых рабочая ширина захвата сокращена до 352 м, расчетный расход уменьшен до 92 л/с, а потребляемая мощность уменьшена с 18,7 кВт до 14,3 кВт. Указанные минимальные параметры соответствуют машине с 13 рабочими секциями.

Использованная литература:

1. В. Ф. Озерин « Автоматизация и привод дождевальных и поливных машин», Москва 1988, Ротапринт МИИСП им. Горячкина
