Методы повышения чувствительности

Принципиальная оптическая схема волоконно-оптического гироскопа приведена на рис. 4, но эта схема не обнаруживает малых поворотов гироскопа. Для решения этой проблемы предлагаются различные методы: смещения разности фаз, фазовой модуляции, изменения частоты и светового гетеродинирования.

Рассмотрим только последний метод. Структура оптической системы гироскопа со световым гетеродинированием представлена на рис. 6. Световой луч разделяется с помощью дифракционной решетки на два луча с очень маленьким углом расхождения (около 10 мрад). Эти лучи, пройдя оптическое волокно в противоположных направ­лениях, подаются на АОМ. Угол дифракции АОМ такой же, как и у дифракционной решетки, вследствие чего АОМ здесь используется не только как частотный сдвигатель, но и как направленный ответвитель, а светоприемное устройство выдает сигнал разностной частоты. В данной оптической системе возможно разделение световых лучей, двигающихся в противопо­ложных направлениях, но вследствие чрезвычайно малого угла дифракции эти лучи взаимодействуют и дрейф, обусловленный колебаниями среды, ослабляется. Кроме того, обычно при раз­ности длины оптических путей возникает дрейф выходного сиг­нала вследствие частотного отклонения излучения источника, но в данной структуре эта разность очень мала. На рис. 7 приведена электронная схема измерителя фазы выходного сигнала в структуре на рис.6 по нулевому методу. Точная временная задержка Td обеспечивается прибором на зарядовых связях (ПЗС). Для этой схемы справедливо

(9)

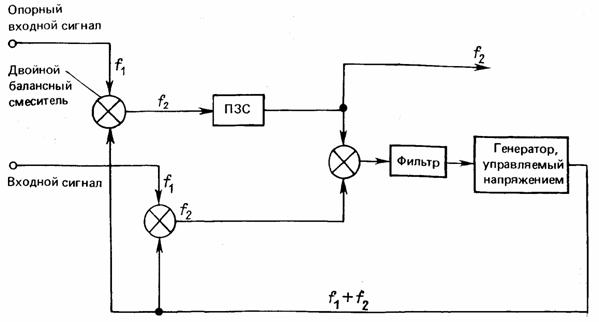

Рис. 7. Схема измерителя фазы выходного сигнала для волоконно-оптического гироскопа со световым гетеродинированием

(N — целое число), т. е. здесь получается частотное изменение Df2 электрического сигнала, пропорциональное угловой скорости W, что очень удобно для практической реализации устройства.

Шумовые факторы, методы их устранения

Методы повышения чувствительности еще не обеспечивают высокой стабильности, необходимо учитывать шумовые фак­торы и принимать меры по их устранению.

Основные оптические системы с повышенной стабильностью

Для достижения высокой стабильности необходимо, чтобы внешние возмущения, воспринимаемые световыми лучами, движущимися в противоположных направлениях, были совершенно одинаковыми.

В основной оптической системе, показанной на рис. 4, при использовании светоприемника 1 свет дважды отражается рас­щепителем луча и, кроме того, дважды проходит сквозь него. При этом условие одинаковой длины оптического пути выпол­няется не совсем точно и вследствие температурных колебаний характеристик расщепителя луча на выходе возникает дрейф. При использовании светоприемника 2 происходит то же самое. Чтобы световые лучи, введенные в оптическое волокно и излучаемые волокном, проходили одинаковый оптический путь, объединялись и разъединялись в одной и той же точке расщепителя луча, а также имели бы одинаковую моду, необходимо между расщепителями луча установить пространственный фильтр. В этом фильтре желательно использовать одномодовое оптическое волокно — то же, что и для чувствительной катушки.

Обычно в одномодовом оптическом волокне возможно распространение двух независимых мод с ортогональной поляризацией. Но поскольку оптические волокна обладают не совсем строгой осевой симметрией, фазовые постоянные этих двух мод различны. Однако между модами двух поляризаций происходит обмен энергией, характеристики которого изменяются под внеш­ним воздействием, поэтому излученный волокном свет обычно приобретает круговую поляризацию с неустойчивыми парамет­рами. Все это приводит к дрейфу выходного сигнала.

Если же на оптическом пути поместить, как это показано в обведенной штриховой линией части на рис. 4, поляризаци­онную пластину, т. е. пустить на оптический путь интерферо­метра световую волну с единственной поляризацией и в излу­чаемом свете выделить только составляющую с такой же поля­ризацией, то передаточная функция кольцевого оптического пути (оптического волокна) для лучей с противоположным на­правлением движения будет одинакова и, тем самым, проблема решена. Но и в этом случае остаются колебания мощности света, достигшего светоприемника, поэтому необходимо принять еще меры по стабилизации масштабного коэффици­ента. Одна из таких мер — введение деполяризатора, который компенсирует колебания поляризации в опти­ческом волокне и делает состояние поляризации произвольным, или введение оптического волокна, сохраняющего поляризацию. В гироскопах со световым гетеродинированием эффективное решение проблемы — нулевой метод.

Для устранения дрейфа, обусловленного колебаниями поля­ризации в оптическом волокне, требуется поляризатор с очень большим затуханием (около 90 дБ), но это требование смягча­ется при использовании оптического волокна с сохранением поляризации и источника света с низкой когерентностью. В оп­тическом волокне с сохранением поляризации из-за разности фазовых постоянных для мод с ортогональной поляризацией возникает разность длины оптического пути для этих мод, поэтому использование источника с низкой когерентностью излучения делает невозможным интерференцию между модами. Аналогичного эффекта можно добиться и при использовании деполяризатора.

Таблица 1. Шумовые факторы в волоконно-оптических гироскопах

Шумовой фактор

Рекомендуемые меры по снижению шума

Колебания поляризации в оптическом волокне, например, преобразование линейной поляризации в круговую в одномодовом волокне

Включение на выходе волокна анали­затора, для того чтобы выделить со­ставляющую поляризации одного направления

Разность длины оптических путей для световых волн, идущих в противопо­ложных направлениях, при динами­ческой нестабильности спектра ис­точника света

Стабилизация спектра источника света

Разность частот волн, идущих по во­локну в противоположных направле­ниях, при колебаниях температуры

Использование двух акустооптических модуляторов или модуляция прямо­угольными импульсами

Неравномерность распределения тем­пературы вдоль волокна

Намотка оптического волокна, при ко­торой распределение температуры симметрично относительно середины катушки

Изменение фазы выходного сигнала из-за эффекта Фарадея в волокне под воздействием колебаний магнит­ного поля Земли

Магнитное экранирование и использо­вание волокна с сохранением поля­ризации

Колебания (в расщепителе луча) отно­шения интенсивности прямого и об­ратного луча вследствие оптического эффекта Керра

Модуляция излучаемого света прямо­угольными импульсами со скважностью 50%; использование широкополосного источника света

Интерференция прямого луча и луча обратного рассеяния Рэлея

Фазовая модуляция световой волны; импульсная частотная модуляция лазерного излучения; использование слабоинтеферирующего источника света
