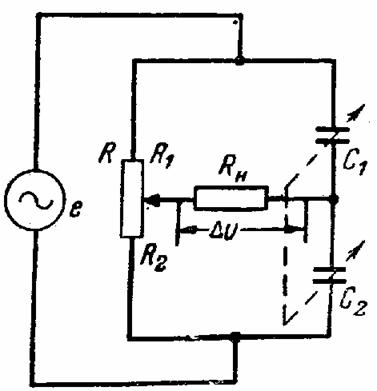

Рис. 7 Мостовая схема с емкостным дифференциальным датчиком

В простейшем случае дифференциальный емкостный датчик представляет собой две последовательно включенные емкости, построенные конструктивно таким образом, что при увеличении одной из них другая уменьшается. Эти две емкости могут быть включены в мостовую схему (рис. 7), где два других плеча - реостатные. Если при этом напряжение, снимаемое с диагонали моста, использовать в качестве сигнала для следящей системы, перемещаю­щей щетку потенциометра R в сторону уменьшения рассогласования, то всегда в установившемся состоянии следящей системы это напряжение u=0 в этом случае справедливо соотношение

(4)

Отсюда следует, что в схемах с дифференциальными емкостными датчиками с воздушным диэлектриком пока­зания отрабатывающего органа (например, положение стрелки Указателя) не зависят ни от состава газа, ни от наличия в нем влаги (не выпадающей в виде капель), так как для обеих емкостей, составляющих дифференциальный датчик, меняется одинаково. Для недифференциальных же схем такое влияние может наблюдаться, хотя и в не­больших пределах, так как для воздуха с влажностью 0% =l.0006, а для воздуха с влажностью 100% при t=+20°С =l.0008. В этих схемах эта величина составит соот­ветственно погрешность примерно 0,02%, в то время как от некоторых систем с емкостными дифференциальными датчиками удалось добиться более высокой точности.

В емкостных преобразователях емкость С может меняться или за счет изменения параметров конденсатора Dd, Ds, De. При этом выполняются функции преобразования неэлектрических величин в изменение емкости или производится модуляция емкости, что имеет место в емкостных модуляторах, ЭС генераторах и др.

При работе преобразователя последовательно с его емкостью С включается сопротивление R (см. рис. 3), специально предусмотренное или представляющее собой сопротивление подводящих проводов. В зависимости от соотношения сопротивлений R и 1/jWC преобразователь будет работать в разных режимах. Если R >> 1/WC или RWC >> 1, то UUr и заряд конденсатора qCU = const, т. е. преобразователь работает в режиме заданного заряда. В этом случае U=q/C=CU/(C+Csint)U[l-(C/C)sint] и выходным параметром преобразователя является переменная составляющая напряжения U. Этот режим реализуется, в частности, на высоких частотах. Если R << 1/WC или RWC << 1, то падение напряжения будет и UUconst, т. е. преобразователь работает в режиме заданного напряжения. Для такого режима q=U(C+CsinWt); I=dq/dt=UCWcosWt и выходной величиной является ток. Такой режим имеет место на малых частотах.

При питании емкостных преобразователей переменным напряжением U=Usint между несущей частотой и наибольшей частотой W измеряемого сигнала должно сохраняться определенное соотношение. Если изменение емкости преобразователя, обусловленное измерительным сигналом, меняется по закону C=C+CsinWt, то I=d(CU)/dt +UdC/dt или

I = CU[cost + C/ C) cost sint +

+ (/) (C/ C) sint cos t] (5)

В этом выражении первый член в скобках характеризует несущее колебание, второй член пропорционален полезному измерительному сигналу, а третий член является помехой. Для сведения помехи к допускаемому значению необходимо удовлетворить условию / << l.

Поскольку емкости преобразователей малы и редко превышают 50-100 пФ, то необходимо учитывать сопротивление утечки изоляции R, паразитную емкость С между электродами и заземленными элементами, а также сопротивление Д и индуктивность L проводящих кабелей. На Рис.8 дана эквивалентная схема емкостного преобразователя. Необходимость учета всех указанных факторов возникает на достаточно высоких частотах (обычно свыше 10 МГц). Применяемые в емкостных преобразователях диэлектрики неидеальны, и им свойственны потери. При идеальных диэлектриках сдвиг фаз между током и напряжением равен /2, а если имеются потери, то этот сдвиг уменьшается на угол , называемый углом потерь. Обычно вместо угла рассматривается tg, который для эквивалентной схемы на Рис.8,б равен tg= 1/CR.
