4. Движение электронов в равномерном электрическом поле. Принцип работы электронного осциллографа.

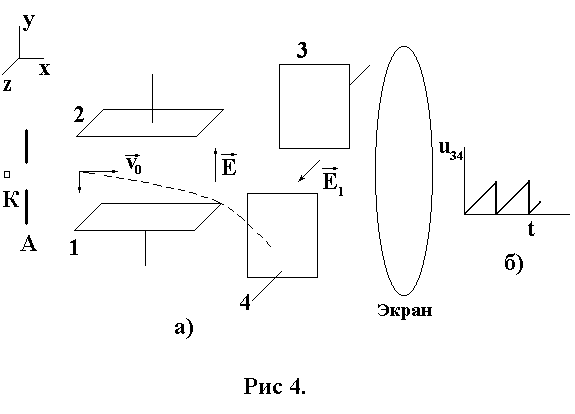

Электрон, пройдя расстояние от катода К до узкого отверстия в аноде А (рис. 4, а), под действием ускоряющего напря­жения Uак увеличивает свою кинетическую энергию на величину работы сил по­ля.

Скорость с которой электрон будет двигаться после выхода в аноде из отверстия 0, найдем из соотношения

При дальнейшем прямолинейном движении по оси х электрон попадает в равномерное электрическое поле, напряженностью Е между отклоняющими пластинами 1 и 2 (находятся в плоскостях, параллельных плоскости zох).

Напряженность Е направлена вдоль оси у. Пока электрон движется между от­клоняющимися пластинами, на него действует постоянная сила Fy = —qэE. направленная но оси —у. Под действием этой силы электрон движется вниз рав­ноускоренно, сохраняя постоянную скорость вдоль оси х. В результате в про­странстве между отклоняющими пластинами электрон движется по параболе. Когда он выйдет из поля пластин 1—2. в плоскости уох он будет двигаться по касательной к пара­боле. Далее он попадает в поле пластин 3—4 , которые создают развертку во времени. Напряже­ние U 31 между пластинами 3—4 и напряженность поля между ними E1 линейно нарастают во времени (рис. 4, б). Электрон получает отклонение в направлении оси z, что и даст развертку во времени.

5.Фокусировка пучка электронов постоянным во времени электриче­ским полем (электрическая линза).

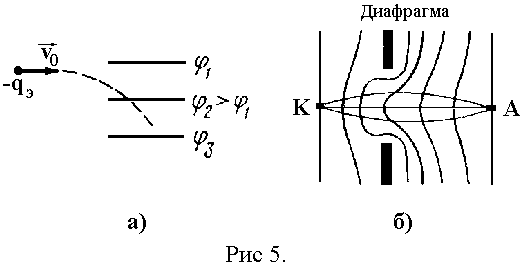

Фокусировка основана на том что, проходя через участок неравномерного электрического поля, электрон отклоняется в сто­рону эквипотенциали с большим значением потенциала (рис. 5, а). Электриче­ская линза образована катодом, испускающим электроны, анодом, куда пучок электронов приходит сфокусированным, и фокусирующей диафрагмой, пред­ставляющей собой пластинку с круглым отверстием в центре (рис. 5, б). Диа­фрагма имеет отрицательный потенциал по отношению к окружающим ее точ­кам пространства, вследствие этого эквинотенциали электрического поля как бы выпучиваются через

диафрагму по направлению к катоду. Электроны, проходя через отверстие в диафрагме и отклоняясь в сторону, фокусируются на аноде.

6. Движение электрона в равномерных, взаимно перпендикулярных, неизменных во времени магнитном и электрическом полях.

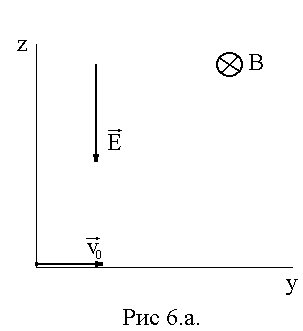

Пусть электрон с зарядом q= —qэ, и массой т с начальной скоростью оказался при t = 0 в начале, координат (рис. 6, а) в магнитном и электрическом полях. Магнитная индукция направлена по оси т. е. Bx=B. Напряжен­ность электрического поля направлена по оси , т. е. . Дви­жение электрона будет происходить в плоскости zoy со скоростью .

Уравнение движения или

Следовательно, ;

В соответствии с формулой (2) заменим qэB/m на циклотронную частоту wц. Тогда

(4)

(5)

Продифференцируем (4) по t и в правую часть уравнения подставим (5).

(6)

Решим уравнение классическим методом: vy=vy пр+vy св :

Составим два уравнения для определения постоянных интегрирования.

Так как при t=0 vy=v, то . При t=0 vz=0. Поэтому или. Отсюда и .

Таким образом,

Пути, пройденные электроном по осям у и z:

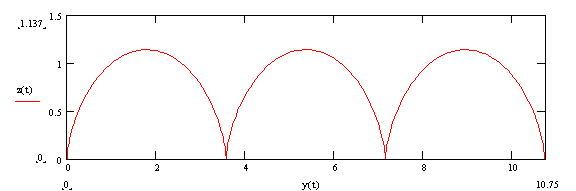

На рис. 6, б, в, г изображены три характерных случая движения при различных значениях v0. На рис. 6, б трохоида при v0=0, максимальное от­клонение по оси z равно .

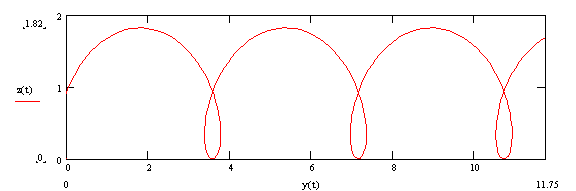

Если v0>0 и направлена по оси +y, то траекторией является растянутая

трохоида (рис. 6, в) с максимальным отклонением .

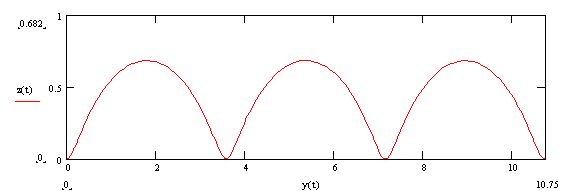

Если v0<0 и направлена по оси —у, то траекторией будет сжатая трохоида (рис. 6, г) с .

Когда магнитное и электрическое поля мало отличаются от равномерных, траектории движения электронов близки к трохоидам.

Рис 6.б

Рис 6.в

Рис 6.г
