Рис. 12.

2. Измерения.

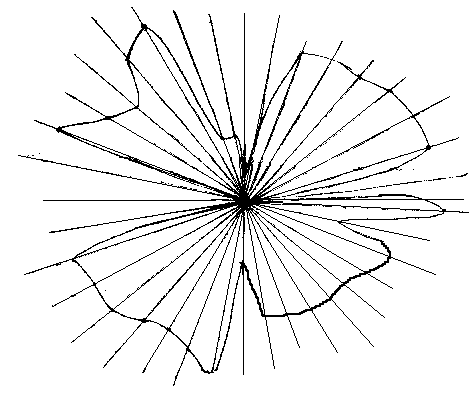

При расстоянии между рупорами источник дает не плоско поляризованную волну. Это видно из рисунка 13 (система координат полярная).

Рис. 13.

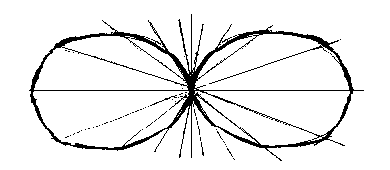

При расстоянии между рупорами волна становится плоско поляризованной (рис. 14).

Рис. 14.

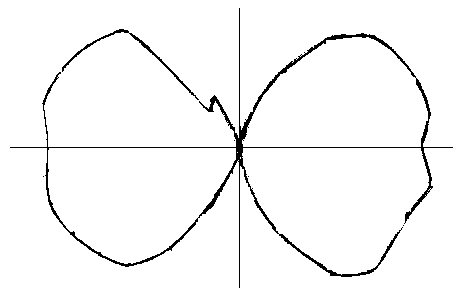

В предыдущих двух случаях древесины между рупорами не было. При расстоянии между рупорами , в зависимости от толщины древесины волна превращается из плоско поляризованной в эллиптически поляризованную(в моем случае- это почти плоско поляризованная волна). Это объясняется тем, что обыкновенный и необыкновенный лучи распространяются в анизотропной древесине с различной скоростью, и при выходе имеют разные амплитуды при взаимно перпендикулярной плоскости колебаний (рис. 15).

рис. 15.

Литература.

1. Першинзон Е.М., Малов Н.Н., Эткин В.С. «Курс общей физики. Оптика и атомная физика.» Москва, Просвещение, 1981.

2. Ландсберг Г.С. «Оптика.» Москва, Наука, 1976.

3. Михайличенко Ю.П. «Двойное лучепреломление сантиметровых электромагнитных волн. Методические указания.» Томск, 1986.

4. А. Портис. «Берклеевский курс физики. Физическая лаборатория.» Москва, Наука, 1972.
