Диски 13 для высева семян хлоп­чатника имеют восемь групп ячеек по пять ячеек в группе. Для высева куку­рузы и джугары (сорго) применяют диски

Кукурузные сеялки

Навесная кукурузная квадратно-гнездовая комбинированная сеялка СКНК- 6 предназначена для квадратно-гнездового, прямоугольно-гнёздового или пунк­тирного посева калиброванных семян кукурузы с одновременным гнездовым или рядовым внесением в почву минеральных удобрений с почвенной прослой­кой между семенами и удобрениями. При оборудовании дополнительными приспособлениями сеялка может высевать семена подсолнечника, клещевины, бахчевых, сои, арахиса и других культур. Квадратное размещение гнезд в поле достигается применением мерной проволоки, -перенос которой в про­цессе работы агрегата производится механически диагональным способом. Пунктирный посев проводят без мерной проволоки.

Сеялка (рис. 4) состоит из шести секций, левого и правого узлоуловителей 7, туковысевающих аппаратов 9, механизмов передач и распределения, двух дисковых маркеров, двух натяжных станций, катушки 12 с мерной прово­локой, опорных колес 6 и рамы с подножной доской 4.

Секция сеялки (рис. 5) присоединена к брусу рамы шарнирно посредством параллелограммной подвески, состоящей из нижних 7 и верхних 12 тяг. Параллелограммная подвеска обеспечивает постоянство положения сошника отно­сительно опорной поверхности при изменении глубины хода.

Высевающие аппараты 1 (рис. 4) дисковые. Аппарат крепится к кронштейну 16 (рис. 5) сошника. При этом высевающий диск поворачивают так, чтобы при установке аппарата на кронштейн выступы приводной шестерни 14 вошли в пазы диска. Высевающий диск., аппарата приводится во вращение от колеса 23 секции с помощью цепи, звездочек 1 и 5 и пары конических колес г — 10 и г — 40. Звёздочки 1 и 5 сменные (z = 6; 8; 10; 11). Установкой сменных звездочек регулируют количество сtмян, высеваемых в гнездо.

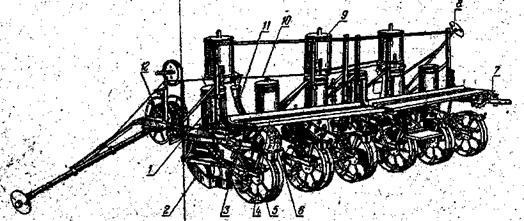

Рис, 4. Кукурузная комбинирс ванная сеялка СКНК-6:

1 — высевающий аппарат, 2 - сошник; 3 — наживная штанга; 4 — подножная доска; 5. — колесо секции; 6 — опорное колесо рамы; 7 — узлоуловитель; 8 — маркер; 9 — туковысевающий аппарат; 10 - цепь блокировки маркеров; 11 — тукопровод; 12 - катушка с мерной проволокой.

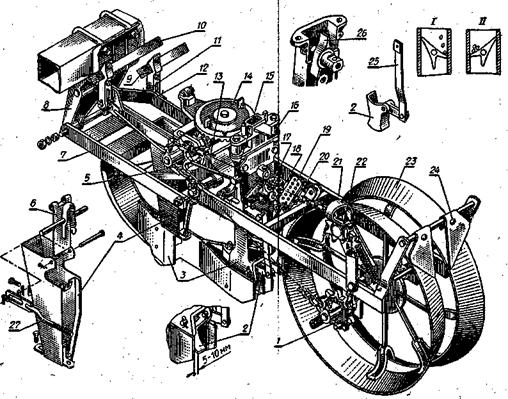

Рис. 5. Секция сеялки СКНК-6:

1, 5 и 22 —звёздочки; 2 — гнездообразующий клапан; 3 — сошник; 4 — туковая воронка; 6 — гнездообразующий клапан туковой воронки; 7 и 12 — тяги подвески; 8 — кронштейн подвески; 9 и 10 — валы механизма распределения; 11 — вилка; 13 — тяга механизма распределения; 14 — шестерня z = 40; 15 — двуплечий рычаг; 16 — кронштейн сошника; 17 — коромысло; 18 — толкатель; 19 — сектор; 20 — замок; 21 — рамка колеса; 23 — колесо; 24 — чистик; 25 — тяга гнездообразующего клапана; 26 — делитель семян; 27 — тяга тукового клапана.

Поворотом рамки 21 изменяют положение колеса 23 относительно опорной поверхности, чем регулируют глубину погружения сошника в почву. При этом рамку 21 фиксируют в необходимом положении относительно сектора 19 замком 20. Перестановка рамки на одно отверстие изменяет глубину хода сошника на 1 см. Максимальная глубина хода 12 см. Для удержания сош­ников на нужной глубине служат нажимные штанги со спиральными пру­жинами.

Сошник 5 сеялки полозовидный. Спереди к полозу прикреплена туковая воронка 4. В воронке на оси установлен клапан 6, который открывается одно­временно с открытием одного из гнездообразующих клапанов 2 и высевает порции туков сбоку от гнезд семян. В верхней части сошника болтами привер­нут кронштейн 16, который служит для крепления передаточного механизма к диску, а также для присоединения высевающего аппарата. Корпус сошника полый. Внутренняя полость разделена перегородкой на две части. Для пооче­редного направления семян в левый или правый канал сошника на оси смонти­рован делитель 26. В нижней части каждого канала на оси свободно установ­лены гнездообразующие клапаны 2, которые периодически открываются и вы­брасывают семена в борозду.

Для открытия гнездообразующих клапанов сошников через определенные промежутки пути служат мерная проволока и механизм распределения. Мер­ная проволока имеет длину 600 м и диаметр 2,5 мм. Она намотана на катушку. На проволоке закреплены через каждые 1400 мм упорные шайбы. До начала посева проволоку сматывают с катушки и закрепляют на поле. Во время ра­боты проволоку заправляют в узлоуловитель. На раме сеялки слева и справа с помощью кронштейнов закреплены два узлоуловителя, работающих попере­менно.

Узлоуловитель состоит из двух рычагов и с вилками, жестко закрепленными на квадратных валиках. На этих же валиках установлены рычаги, связанные тягами и с вилками переднего и заднего квадратных валов механизма распределения. Мерная проволока заправля­ется в узлоуловитель так, чтобы она проходила между направляющими роликами и их кронштейнами и между щеками передней и задней вилок. Зазор между вилками достаточен для свободного пропуска через него проволоки. Упор же мерной проволоки не может пройти через этот зазор. Поэтому при движении сеялки вилка узлоуловителя наталкивается на упор и отклоняется в сторону, обратную направлению движения сеялки. При этом поворачивается в подшипниках квадратный вал 10 или 9 и через вилку 11 (рис 5), рычаг 15 и тягу 25 открывает соответствующий гнездообразующий клапан. Одновре­менно рычаг 15 через левый толкатель 18 поворачивает коромысло 17 по часо­вой стрелке (по ходу сеялки). Делитель семян 26 вращается на оси, и его хвосто­вик перекрывает правый канал сошника (рис. 5, I). Семена, выпадающие из ячеек диска, накапливаются на хвостовике. При открытии правого гнездообразующего клапана делитель под действием коромысла 17 переходит вправо, а семена падают в правый канал (рис. 5, II). Новая порция семян вновь накап­ливается на левом хвостовике делителя.

При повороте рычага 15 движение передается клапану 6. Он открывается, и порция удобрений сбрасывается в борозду рядом с гнездом семян с прослой­кой почвы до 5 см.

В конце гона мерная проволока автоматически выбрасывается из узлоуло­вителя без остановки сеялки. Это происходит, когда проволока начинает сильно давить на сбрасыватель 13. Сбрасыватель поворачивается на оси и отклоняет собачку 14, которая при помощи тяги 19 поворачивает собачку 1. При этом зуб собачки освобождает шарниры 3 и они под действием пружин 4 откидываются в сторону. Вилки также откидываются, и мерная проволока сбрасывается на почву.

Для высева минеральных удобрений на сеялке установлены три туковысевающих аппарата марки АТД-2 (аппарат туковый, дисковый, на два ряда). Работает аппарат следующим образом. При вращении тарелки и ворошителя 4 приводится в движение слой удобрений, часть которого скребками 7 смещается к окнам в пояске 2 и сбрасывается в воронки. Из воронок туки попа­дают по тукопроводам в сошники.

Количество высеваемых туков регулируют скребками. Поворотом рукоятки увеличивают или уменьшают расстояние между концом скребка и внутренней стенкой пояска, изменяя ширину захватываемого скребком слоя.
