История БТР

Бронетранспортер - боевая бронированная колесная или гусеничная машина высокой проходимости, предназначенная для транспортирования личного состава мотострелковых подразделений и их огневой поддержки в бою.

В настоящее время одним из главных видов вооружения Сухопутных войск по-прежнему является бронетанковое вооружение я техника.

К бронетанковому вооружению относятся следующие машины: танки, боевые машины пехоты (БМП), боевые машины десантные (БМД), бронетранспортеры (БТР), боевые разведывательные машины (БРМ и БРДМ), а также базы этих машин для установки (монтажа) других видов вооружения и техники (ракетных, инженерных, химических и других войск).

К бронетанковой технике относятся: танковые тягачи (ТТ), бронированные ремонтно-эвакуационные машины (БРЭМ), машины технической помощи (МТП), подвижные средства ремонта и обслуживания бронетанкового вооружения и техники (МТО), мотоциклы.

Опыт применения в войсках первых послевоенных колесных бронетранспортеров показал, что они не обладают достаточной проходимостью. В связи с этим были созданы новые восьмиколесные бронетранспортеры, не уступающие по проходимости гусеничным машинам.

В начале 60-х годов уже были выпущены первые плавающие бронетранспортеры БТР-60П. Затем они подвергались модернизации: были выпущены БТР-60ПА с крышей, БТР-60ПБ - с башней, БТР-70.

Бронетранспортер БТР-40

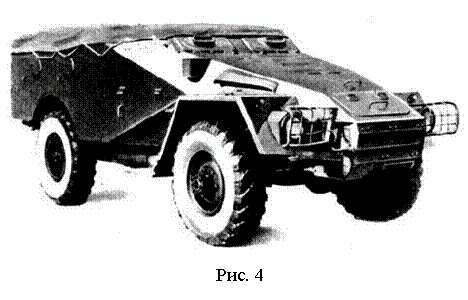

Бронетранспортер БТР-40 (рис. 4) был создан в Горьком конструкторским бюро под руководством В.А. Дедкова и принят на вооружение в 1950 г. Серийный выпуск машин осуществлялся в 1950-58 гг. на Горьковском автозаводе.

Машина разрабатывалась с использованием узлов и агрегатов грузового автомобиля повышенной проходимости ГАЗ-63. Она имела компоновочную схему с передним расположением моторно-трансмиссионного отделения и с кормовым размещением десанта. Силовую раму заменял несущий корпус машины, к которому крепились все узлы и агрегаты. Это позволило снизить общую высоту. Корпус имел две боковые дверцы для командира и водителя и одну заднюю для десанта.

На вооружении БТР состоял 7,62-мм пулемет Горюнова СГМ, который мог быть установлен на бортовых кронштейнах, на корме, или на трубчатой штанге, увеличивающей жесткость корпуса. Сварной корпус, открытый сверху, изготавливался из броневых листов толщиной 6-8 мм.

Карбюраторный двигатель ГАЗ-40 имел повышенную мощность по сравнению с двигателем базового автомобиля ГАЗ-63. В передней части БТР была установлена лебедка, имевшая трос длиной 75 м и рассчитанная на силу тяги 4500 кгс. Доступ к лебедке обеспечивался через бронелюк.

В 1969 г. были проведены испытания БТР-40 с навесным оборудованием комбинированного хода. Установка этого оборудования обеспечивала устойчивое движение машины по рельсовой колее со скоростями до 65 км/ч, а также возможность буксировки однотипного БТР. Постановка машины на рельсы и снятие ее с пути осуществлялись в течение 5-10 минут командой из двух человек с помощью двух переносных аппарелей. Установленное навесное оборудование не оказывало существенного влияния на проходимость и скорость движения машины по грунтовым дорогам.

С 1951 года базе БТР-40 выпускался БТР-40А с зенитной установкой ЗТПУ-2, установленной в десантном отделении и состоящей из спаренных 14,5-мм пулеметов КПВ. Максимальный угол возвышения установки +90°, угол снижения - 5°. Боевая скорострельность 70 выстрелов в минуту. Боекомплект составлял 1200 патронов. Для стрельбы по наземным целям применялся телескопический оптический прицел, а для стрельбы по воздушным - коллиматорный. Экипаж бронетранспортера состоял из 4 человек.

В 1956 г. был разработан бронетранспортер БТР-40Б с закрытым броневым корпусом, который был принят на вооружение в 1958 г. и выпускался до 1960 г.

Крыша корпуса изготовлялась из броневых листов с двумя люками, закрываемыми двухстворчатыми дверцами. В десантном отделении размещалось 6 человек. В бортах корпуса имелось по две амбразуры для стрельбы из оружия десанта. В связи с введением броневой крыши пулемет СГМ устанавливался на переднем или заднем кронштейне корпуса. Стрельба из пулемета была возможна только при открытых люках.

На базе БТР-40 выпускалась машина химической разведки БТР-40РХ. Она отличалась от базовой машины установкой дополнительного оборудования для проведения радиационной и химической разведки.

В 1957 г. была выпущена небольшая партия машин, получивших наименование БТР-40В, с централизованной системой регулировки давления воздуха в шинах. Подвод воздуха к каждому колесу осуществлялся снаружи, через ступицу.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Боевая масса, т 5,3

Экипаж, чел. 2

Десант, чел. 8

Вооружение 7,62-мм станковый пулемет СГМБ

Боекомплект, патр. 1250

Броневая защита, мм 6-8

Максимальная скорость, км/ч 80

Запас хода, км 285

Двигатель: карбюраторный, шестицилиндровый

Максимальная мощность, л.с. 78

Колесная формула 4Х4

Преодолеваемые препятствия:

подъем 30°

брод, м 1,2

Бронетранспортер БТР-152

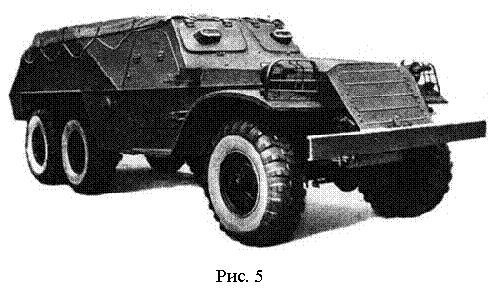

Бронетранспортер БТР-152 (рис. 5) был создан конструкторским бюро Московского автомобильного завода имени Сталина, которым руководил В.А. Грачев, и принят на вооружение в 1950 г. Ведущим конструктором проекта был Б.М. Фиттерман. БТР находился в серийном производстве с 1950 г. по 1955 г.

БТР разрабатывался на базе узлов и агрегатов грузового автомобиля ЗИС-151 и имел открытый сверху сварной несущий корпус. В передней части корпуса находилось моторно-трансмиссионное отделение, в средней части - отделение управления и в кормовой части - десантное отделение. В отделении управления размещалась радиостанция Р-113/13в. Корпус имел две боковые дверцы для командира и водителя и одну заднюю для десанта.

Машина была вооружена 7,62-мм станковым пулеметом Горюнова (СГ-43, позже СГМБ), который устанавливался на одном из четырех кронштейнов с вертлюгами, расположенных по периметру корпуса. Она имела противопульное бронирование с толщиной броневых листов от 6 до 13 мм.

Мощность карбюраторного двигателя ЗИС-123 была увеличена по сравнению с автомобильным двигателем и составляла 110 л.с. Кроме того, на БТР устанавливались двухдисковое сцепление сухого трения, пятискоростная коробка передач, двухступенчатая раздаточная коробка, улучшенная конструкция подвески, из двух полуэлептических рессор и двух гидроамортизаторов рычажного действия, а так же шины постоянного давления, увеличенного диаметра.

Наличие трех ведущих мостов и шин с протектором типа "Вездеход" обеспечивали бронетранспортеру повышенную проходимость.

На базе БТР-152 выпускалась машина связи БТР-152С и БТР-152А с зенитной установкой ЗТПУ-2 или ЗПТУ-4.
