Содержание.

Введение

1. Общие сведения

2. Характеристика объекта

3. Обзор топографо - геодезической обеспеченности объекта и степени

ее использования для работ

4. Проектируемые работы.

4.1 Полигонометрия 1 и 2 разряда

4.2 Нивелирование IV класса

4.3 Полевые работы при стереотопографической съемке масштаба 1:2000 с

сечением рельефа через 0,5 метра

5. Организация работ на объекте

6. Обоснование сметной стоимости и смета на выполнение работ

7. Приложения.

Введение.

На заданном участке строительства предлагается разработать технический проект на производство топографо-геодезических работ и выполнить расчет сметной стоимости.

Предлагается создать планово-высотную основу для последующей стереотопографической съемки масштаба 1:2000 с сечением рельефа через 0,5 метра. Плановую основу предлагается создать методом полигонометрии 1 и 2 разрядов. Высотную - методом нивелирования 4 класса.

1. Общие сведения.

Участок , на котором будут производиться работы расположен в г. Иркутск.

Заказчиком является ООО “Сапфир”, за счет которого и будут производиться все запроектированные работы.

Целевое назначение работ : создать планово - высотную геодезическую основу для последующей стереотопографической съемки масштаба 1:2000 с сечением рельефа через 0,5 метра.

Виды работ по которым выполняется проектирование :

1. Рекогносцировка пунктов полигонометрии 1 и 2 разрядов.

2. Закладка центров.

3. Измерение углов и длин сторон на пунктах полигонометрии 1 и 2 разрядов.

4. Нивелирование 4 класса по пунктам полигонометрии.

5. Полевые работы при стереотопографической съемке масштаба 1:2000.

График выполнения работ.

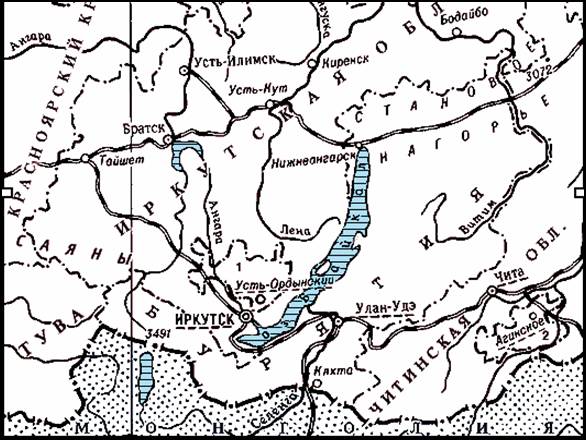

Карта объекта:

2. Характеристика объекта.

Климат.

Климат континентальный. Средняя температура января -210С. Снежный покров держится 160-170 дней. Средняя температура июля 170С - 190С. Общая сумма осадков 350-430 мм в год, главная их часть выпадает во 2-й половине лета и начале осени.

Растительность.

Распространены светлохвойные лиственничные и сосновые темнохвойные леса. Степная и лесостепная растительность сохранилась на небольших нераспаханных участках.

Грунты.

На большей части территории распространены дерново-подзолистые, подзолистые, темно-коричневые и темно-серые лесные слабоподзоленные почвы.

Гидрография.

Город расположен в бассейне р. Енисея у впадения р. Иркут в Ангару.

Экономическая характеристика района.

Имеющиеся пути сообщения - железнодорожные (Иркутск - Слюдянка, Абакан - Тайшет, Тайшет - Лена, Хребтовая - Уст-Илим ); автомобильные ( Московский тракт, Иркутск - Качуг, Тулун - Братск ); водные ( судоходные реки - Ангара, Витим, Лена ); воздушный.

Средства связи : почта, телеграф, телефон.

3. Обзор топографо-геодезической обеспеченности объекта и степени ее использования в проектируемых работах.

Имеющиеся на объекте пункты будут использованы как исходные для проектируемых ходов полигонометрии 1 и 2 разряда и нивелирования IV класса.

Таблица №1. Перечень ранее выполненных триангуляционных работ.

Таблица №2. Перечень ранее выполненных нивелирных работ.

На территории объекта находится два пункта триангуляции 4 класса, которые имеют отметку из нивелирования III класса. Эти пункты являются исходными для проектирования будущей планово-высотной геодезической основы для производства последующей съемки.

Используя эти пункты составляется схема проектируемых работ. (см. приложение) 4. Проектируемые работы.

4.1 Полигонометрия 1 и 2 разряда.
